结构陶瓷论文精选(2020)
高熵陶瓷是一种新兴的近等摩尔多组元单相固溶体陶瓷材料, 特别是过渡金属碳化物、过渡金属硼化物等过渡金属非氧化物高熵陶瓷体系, 其具有超高硬度、低热导和抗腐蚀等优异的理化性能, 在航空航天、核能和高速切削加工等极端环境有着广阔的应用前景。目前, 高熵陶瓷材料研究尚处于起步阶段, 主要集中在成分设计、制备方法、单相形成能力和力学性能评价等方面, 设计依据和理论方面的研究还相对较少。本文从高熵效应和高熵合金出发, 综述了过渡金属非氧化物高熵陶瓷的制备、表征和理论研究进展, 同时介绍了部分相关的高熵陶瓷涂层研究现状, 总结并展望了非氧化物高熵陶瓷的未来前景和发展方向。
氮化硼气凝胶是一类以固体为骨架、气体为分散介质的, 具有三维多孔网络结构的新型纳米材料, 展现出高比表面积、高孔隙率、低密度等优异的性能。此外, 相比于石墨烯气凝胶, 氮化硼气凝胶拥有更好的绝缘性、抗氧化性、热稳定性和化学稳定性, 因此它在气体吸附、催化、污水净化、导热/隔热等领域极具应用前景。本文结合国内外研究现状, 重点介绍了硬模板法、软模板法、低维氮化硼组装法和无模板法制备氮化硼气凝胶的结构和性能特点, 总结了其在关键领域的重要应用, 并对其未来发展方向进行了展望。
本工作研究了Si3N4-ZrO2-La2O3三元系统的相关系, 采用X射线衍射仪分析了物相组成。结果表明, 在1500 ℃/1 h/N2气氛条件下固相反应, 生成了ZrN和La4.67Si3O13、La5Si3NO12、La4Si2N2O7、LaSiNO2、La2Zr2O7等镧盐化合物的共存相。由于生成的氮化锆和硅酸镧等化合物不在Si3N4-ZrO2-La2O3三元系统内, 需引入SiO2测定SiO2-La2O3-ZrO2三元分系统相图, 进而扩大成Si3N4-ZrO2-La2O3-SiO2-ZrN五元系统, 本工作绘制并提出了此五元系统相图, 且提出了1570 ℃时SiO2-La2O3-ZrO2三元分系统实验相图。此外, 验证了La2O3在Si3N4-ZrO2-La2O3三元系统反应中促进Si3N4-ZrO2取代反应生成ZrN的作用。
为了提高氢化锆表面微弧氧化陶瓷层的致密性及阻氢性能, 采用恒压模式对氢化锆基体进行微弧氧化处理, 在磷酸盐电解液体系下, 研究阶段占空比分别为40%-50%-60%、50%-60%-40%和60%-50%-40%三种情况下陶瓷层的生长过程。利用扫描电子显微镜(SEM)、X射线衍射仪(XRD)、膜层测厚仪分析陶瓷层的形貌、相结构及厚度; 通过真空脱氢实验评价不同阶段占空比模式下获得陶瓷层的阻氢性能。研究结果表明: 不同阶段占空比模式下在ZrH1.8表面可制得厚度分别为162.6、175.9、158.7 μm的氧化锆陶瓷层, 且所制微弧氧化陶瓷层均由M-ZrO2、T-ZrO2以及Zr0.95Ce0.05O2三种物相组成, 阶段占空比对陶瓷层物相组成无显著影响; 阶段占空比为40%-50%-60%条件下, 氢化锆表面所制陶瓷层厚度达到162.6 μm, 氢渗透降低因子(Permeation Reduction Factor, PRF)达到12.5, 阻氢性能较佳。
本研究提出了一种利用离心纺丝技术制备稳定碳化锆(ZrC)纤维的有效方法。此方法使用醋酸锆和蔗糖作为锆源和碳源, 聚乙烯吡咯烷酮(PVP)作为纺丝助剂, 经过1600 ℃的裂解与碳热还原热处理后, 所纺原丝转化成由均匀纳米ZrC晶体组成的ZrC纤维。研究结果表明, 纤维中残留的少量碳可助力ZrC纤维在2000 ℃的超高温环境下仍保持较好的结构稳定性。
采用高能球磨-机械合金化法制备出非晶SiBCN粉末, 并用放电等离子烧结(SPS)法制备SiBCN/HfC复相陶瓷。用X射线衍射仪(XRD)、X射线光电子能谱仪(XPS)、场发射透射电镜(TEM)和扫描电镜(SEM)等研究了高温热处理对其物相组成与微观形貌的影响。研究结果表明, 在机械合金化制备非晶SiBCN粉体过程中引入的氧, 使BN氧化生成B2O3。在陶瓷烧结时部分HfC发生氧化生成HfO2, 使1600 ℃热处理后, HfO2经碳热还原反应还原成HfB2, 并在陶瓷基体内产生气孔。在1650和1800 ℃热处理过程中, HfO2被还原成HfB2后, 基体中的HfC按照HfC + 2C + B2O3 = HfB2 + 3CO反应转化为HfB2。引入氧使SiBCN/HfC陶瓷在高温下发生物相转化, 陶瓷基体也因气体产物的挥发变得疏松多孔。因此, 控制氧含量对SiBCN/HfC复相陶瓷的高温应用具有一定的借鉴意义。
化学气相沉积法是制备大尺寸、高质量石墨烯的有效方法, 其中金属催化剂的性能直接关系到所制备的石墨烯材料的品质, 因此需对金属催化剂进行表面预处理。本文研究了不同的预处理工艺对常用的铜基底催化剂表面状态的影响, 提出了钝化膏酸洗和电化学抛光协同处理的有效方法, 并对电化学抛光工艺参数(抛光电压、时间)以及铜基底退火工艺(退火温度、时间)等进行了系统研究。研究表明: 电化学抛光电压过高、抛光时间过长容易导致过度抛光, 合适的抛光电压和抛光时间分别为8 V和8 min。退火温度和时间对铜催化剂表面晶粒形态影响较大, 经1000 ℃退火处理30 min后, 铜箔表面晶粒尺寸更大, 分布更均匀。此外, 对CVD法生长制备的石墨烯样品进行表征, 电镜图片和拉曼光谱显示, 获得的石墨烯薄膜的层数较少, 且结构缺陷较少。
由于不同阴离子之间的电负性、离子半径、极化率和氧化态之间的差异, 混合阴离子化合物可以产生不同于单一类型阴离子的新特性。混合阴离子金属材料在电子、湿度探测器、气体传感器、太阳能电池电极等领域有着广泛的应用前景。助熔剂方法是一种广泛应用于混合离子晶体生长的方法, 它以适当的金属盐作为助熔剂, 在较温和的条件下进行复分解反应。助熔剂法在混合阴离子化合物的合成中具有重要意义。钨氧氯化合物Li23CuW10O40Cl5单晶以高质量的Li4WO5为前驱体, 以CuCl2为助熔剂通过两步法合成。通过X射线单晶衍射确定其晶体结构。结果表明, Li23CuW10O40Cl5结晶属于P63/mcm空间群, 晶胞参数分别为a=1.02846(3) nm, c=1.98768(9) nm, V=1.82076(11) nm3, Z=2。单胞中分别包含五个晶体学独立的Li原子, 两个W原子, 一个Cu原子, 两个Cl原子以及五个O原子。结构中, W(1)原子和一个Cl原子及五个O原子相连接, 形成畸变八面体, 而W(2)原子与四个O原子相连接形成四面体, Cu原子与六个O原子相连形成八面体。因此, Li23CuW10O40Cl5的晶体结构主要由[CuO6]和[W(1)O5Cl]八面体以及[W(2)O4]四面体构成。助熔剂法合成钨氧氯化合物Li23CuW10O40Cl5对今后探索新型的混合阴离子化合物具有重要意义。
采用廉价的大孔α-Al2O3作为载体, 通过二次晶种诱导+两步变温水热合成工艺, 成功制备出薄而致密的高性能T型沸石膜。该方法能够充分发挥晶种的诱导成核作用, 通过改变两阶段水热晶化温度和时间来控制晶种外延生长和晶体生长方向, 最终获得了连续、无缺陷的a&b取向T型沸石膜。实验过程中详细考察了第一阶段的晶化温度、晶化时间以及第二阶段的晶化温度对沸石膜表面结构和性能的影响, 并将最优两步晶化条件下制备的膜用于90wt%的异丙醇/水渗透汽化分离, 在75 ℃下膜的通量为3.84 kg·m -2·h -1, 分离因子大于10000。
中空纤维陶瓷膜具有装填密度高, 传质阻力低, 使用寿命长等优点, 被广泛用于膜分离领域。高度非对称结构的中空纤维膜有利于同时实现高通量与高截留率, 本研究采用共挤出法制备双层中空纤维陶瓷复合膜, 内外层纺丝液分别掺杂平均粒径为1 μm和300 nm的α-Al2O3粉体。系统考察了内层纺丝液TiO2掺杂量、外层纺丝液Al2O3/聚醚砜(PESf)质量比和煅烧温度对膜的结构与性能的影响。结果表明, 在内层纺丝液TiO2掺杂量为2wt%, 外层纺丝液Al2O3/PESf质量比为5.60, 烧结温度为1350 ℃的最优条件下, 中空纤维膜断裂负荷为24 N、平均孔径为0.15 μm、去油率为97.5%。
研究了采用化学气相渗透工艺制备2D-SiCf/SiC复合材料的真空蠕变性能, 蠕变温度为 1200、1300和1400 ℃, 应力水平范围为100~140 MPa。用扫描电子显微镜(SEM)和高分辨透射电子显微镜(TEM)分别观察分析了2D-SiCf/SiC复合材料的蠕变断口形貌和微观结构。结果表明, 2D-SiCf/SiC复合材料的主要蠕变损伤模式包括基体开裂、界面脱粘和纤维蠕变。桥接裂纹的纤维发生蠕变并促进了基体裂纹的张开、位移增大, 进一步导致复合材料蠕变断裂, 在复合材料蠕变过程中起决定性作用。2D-SiCf/SiC复合材料的蠕变性能与SiC纤维微观结构的稳定性密切相关。在1200 ℃/100 MPa时, 纤维晶粒没有长大, 复合材料的蠕变断裂时间大于200 h; 蠕变温度为1400 ℃时, 纤维晶粒明显长大, 2D-SiCf/SiC复合材料蠕变断裂时间缩短至8.6 h, 稳态蠕变速率增大了三个数量级。
采用先驱体浸渍裂解工艺(PIP工艺)制备C/SiC复合材料, 研究了不同先驱体对复合材料浸渍行为的影响(三种先驱体分别为固态聚碳硅烷(PCS(s))、液态聚碳硅烷Ⅰ(PCS-Ⅰ(l))和液态聚碳硅烷Ⅱ(PCS-Ⅱ(l)), 制备的三种复合材料体系分别为C/SiC-0、C/SiC-Ⅰ和C/SiC-Ⅱ)。结合C/SiC复合材料的力学性能以及不同裂解周期C/SiC复合材料的微观形貌, 研究了不同先驱体制备的C/SiC复合材料对碳纤维织物浸渍行为的影响。研究结果表明: C/SiC-Ⅰ复合材料的室温弯曲强度最高, 达到336 MPa。不同裂解周期的微观形貌显示, C/SiC-0复合材料内部孔隙分布于碳纤维束间; C/SiC-Ⅰ复合材料内部较致密, 孔隙分布均匀; C/SiC-Ⅱ复合材料基体和束丝内部都存在孔隙, 说明三种聚碳硅烷浸渍液对C/SiC复合材料有不同的浸渍效果。凝胶渗透色谱(GPC)的分析结果显示, 由于浸渍液的分子量不同, 大分子无法浸渍到碳纤维束丝内部, 会造成裂解后的复合材料束内SiC基体较少, 造成其力学性能较低。
采用化学气相渗透(CVI)工艺, 在SiC纤维表面沉积BN和BN/SiC复合界面层, 对沉积界面层前后纤维的力学性能进行了评价。采用聚合物浸渍裂解(PIP)工艺进行致密化, 制得以原纤维、BN界面层和BN/SiC界面层纤维增强的三种Mini-SiCf/SiC复合材料, 研究其微观结构和拉伸性能。结果表明: 采用CVI工艺制得的界面层厚度均匀、结构致密, 其中BN界面层中存在六方相, 晶体尺寸为1.76 nm; SiC界面层结晶性较好, 晶粒尺寸为18.73 nm; 沉积界面层后SiC纤维的弹性模量基本保持不变, 拉伸强度降低。与SiCf/SiC相比, PIP工艺制备的SiCf/BN/SiC和SiCf/(BN/SiC)/SiC-Mini复合材料所能承受的最大拉伸载荷和断裂应变明显提升, BN界面层起主要作用。由断面形貌分析可以看出, SiCf/BN/SiC和SiCf/(BN/SiC)/SiC复合材料的纤维拔出明显, 说明在断裂时消耗的能量增加, 可承受的最大载荷增大。
为获得高性能针刺碳/碳复合材料, 拓展其应用领域, 通过优化针刺工艺参数, 设计并研制了不同结构参数的针刺预制体。采用沥青高压致密化工艺将针刺预制体制备成一系列针刺碳/碳复合材料, 研究了针刺碳/碳复合材料的微观结构、力学性能和热物理性能。结果表明, 针刺预制体的针刺深度、针刺密度以及短/长纤维配比等对碳/碳复合材料的力学性能和热物理性能影响显著。当针刺深度为12 mm、针刺密度为22针/cm 2、短/长纤维比例为1.0 : 4.8时, 针刺碳/碳复合材料表现出优良的综合性能, 拉伸、压缩、弯曲、面内剪切和层间剪切强度分别达到207、228、285、54和28 MPa。
通过二维C/SiC-ZrC复合材料的低速冲击、冲击后拉伸试验以及CT扫描方法, 研究了不同冲击能量对材料冲击损伤特征及拉伸性能的影响。结果表明C/SiC-ZrC复合材料具有较高的冲击损伤容限, 在15~24 J能量范围内的损伤状态主要表现为穿透损伤。随着冲击能量的增大, 材料名义拉伸强度的下降趋于平缓, 最大降幅约为25%。冲击主要造成冲击区域附近的复合材料发生分层和纤维断裂损伤, 冲击区域以外未发生明显的损伤和破坏。
连续纤维增韧陶瓷基复合材料(Ceramic Matrix Composites, CMCs)因其优异的性能在航空发动机、空天飞行器热防护系统、核能电站等领域具有广泛的应用前景。现阶段, CMCs的应用已由单一结构承载向多功能一体化发展。MAX相是一类能够发生塑性变形的三元层状陶瓷, 具有高导电、抗辐照和抗烧蚀等优异性能, 将其引入CMCs可实现强韧化与抗辐照/抗烧蚀/电磁屏蔽效能的协同提高, 满足多功能一体化CMCs的应用需求。本文综述了MAX相作为CMCs界面相和基体相的研究进展, 阐述了其设计机理, 并展望了MAX相在CMCs中的应用前景。
本工作采用真空热压烧结的方法, 研究Mo2Ga2C粉体的烧结性能, 制备致密的Mo2Ga2C块体材料, 并且表征所制备材料的微观结构。实验发现750 ℃是合适的烧结温度, 过高的烧结温度(850 ℃)会导致样品分解, 主要产物为Mo2C。在750 ℃烧结过程中, 随着烧结时间的延长, 样品的晶粒没有明显长大, 但是样品内部空隙显著变小, 内部织构增强, 相对密度明显提高。因为Mo2Ga2C晶体的片状结构, 热压烧结过程中, 部分片状晶粒会偏转, 导致烧结样品的多数晶粒的(00l)晶面会倾向垂直于热压方向。在750 ℃烧结8 h, 可以得到几乎完全致密(相对密度98.8%)的Mo2Ga2C块体材料。
采用等通道转角挤压(Equal Channel Angular Pressing, ECAP)并结合热处理制备了Ag/Ti3AlC2复合材料。通过XRD、SEM分析物相和形貌, 探讨了不同热处理条件下Ag/Ti3AlC2材料的电阻率和力学性能。结果表明: 采用ECAP可以明显致密化Ag/Ti3AlC2疏松坯体, 且在ECAP的剪切作用下, 层片状Ti3AlC2颗粒沿基面分层并按一定方向排列。Ti3AlC2的定向排列使材料性能呈现各向异性: 垂直于Ti3AlC2排列方向时, Ag/Ti3AlC2材料的电阻率和压缩强度更高。后续热处理提升了Ag/Ti3AlC2的电阻率和压缩强度, 并发现在800 ℃时增幅显著。这主要归因于Ag与Ti3AlC2在高温下明显增强的界面反应。本研究表明采用ECAP方法可以在致密化Ag/MAX复合材料的同时调控其显微组织, 而结合热处理可以进一步调控界面反应并优化材料性能。
Cr2AlC是MAX相家族中具有代表性的三元层状碳化物, 它兼具金属和陶瓷的特性, 有导电、耐腐蚀、抗氧化等优异性能。为进一步提高Cr2AlC的综合性能, 本研究以ZrC为增强相, 利用热压烧结技术制备了ZrC/Cr2AlC复合材料, 探讨了增强相含量(10vol%~20vol%)对材料力学性能的影响。结果表明: 10vol% ZrC/Cr2AlC复合材料的弯曲强度和硬度分别为715 MPa和7 GPa。相比Cr2AlC材料的强度(398 MPa)和硬度(3.4 GPa), 复合材料的强度和硬度提高幅度分别为80%和106%。采用扫描电子显微镜对材料的微观结构进行了分析, 阐明了复合材料具有较高性能的原因。本研究为拓宽Cr2AlC材料的应用领域奠定了基础。

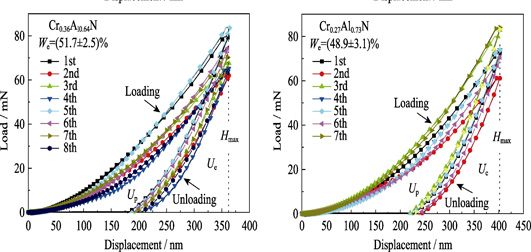

采用电弧离子镀的分离靶弧流调控技术在硬质合金基体上制备了4组不同Al含量的Cr1-xAlxN硬质薄膜, 采用SEM、XPS、GIXRD、Nanoindenter及划痕仪分别表征了薄膜的形貌、成分、相结构和力学性能。结果表明: 4组薄膜厚度分别为1.28、1.42、1.64和1.79 μm; 成分x随着Al靶的弧流相对增大而增大, 分别为x=0.41、0.53、0.64和0.73; 相结构与成分密切相关, 当x=0.41时, 薄膜呈单一的c-(Cr,Al)N相, 而当x≥0.53时, 则由c-(Cr,Al)N相和hcp-AlN相混相构成; 随着Al含量增加, 晶粒尺寸先减小后增大, 在x=0.64时达到最小值8.9 nm; 相应地硬度则先增大后减小, 在x=0.64时达到峰值35.3 GPa; 4组Cr1-xAlxN薄膜的膜基结合良好, 结合力均在60 N以上。综合测试结果发现, 当x=0.53时, Cr1-xAlxN薄膜的韧性最佳, 弹性恢复系数最高为57.4%, 同时兼具较高的硬度34.7 GPa, 此时薄膜具有最佳的综合性能。

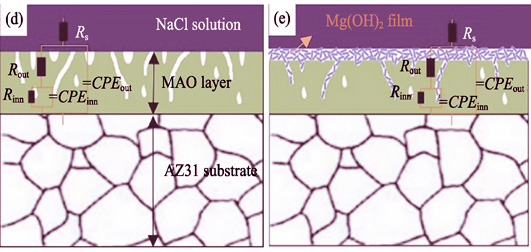

采用不同浓度的NaOH溶液对AZ31镁合金微弧氧化(Micro-arc oxidation, MAO)陶瓷层进行水热处理, 研究了水热溶液浓度对MAO陶瓷层组织结构及耐蚀性能的影响, 探讨了水热成膜及膜层的腐蚀机理。研究结果表明:水热处理过程中MAO陶瓷层表面的MgO部分溶解, 释放出的Mg 2+与水热溶液中的OH -结合形成Mg(OH)2纳米片沉淀在陶瓷层表面及孔洞内。随着水热溶液中NaOH浓度的增加, 水热处理过程中形成的Mg(OH)2将MAO陶瓷层表面的孔洞及裂纹等固有缺陷闭合, 提高了膜层的致密性。电化学实验结果表明, MAO及水热复合处理所制备的Mg(OH)2/MAO复合膜层比单一MAO陶瓷层具有更好的耐蚀性, 而且随着NaOH浓度的提高, Mg(OH)2/MAO复合膜层的耐蚀性增强; 浸泡实验结果表明Mg(OH)2/MAO复合膜层能为镁合金基体提供长久的腐蚀防护保护能力。
