二维材料以其丰富多样的性能受到广泛关注。该类材料具有极高的比表面积, 可以作为光催化剂和电催化剂, 在环境领域和可再生能源领域具有较大的开发和应用前景。本文综述了三种新型二维材料的结构性能, 即二维过渡金属碳/氮化物(MXenes)、类石墨相氮化碳(g-C₃N₄)以及黑磷(BP)在光催化或电催化领域的研究进展及改性方式; 对二维材料催化性能的改性进行了总结, 并展望了今后的研究方向。

高熵陶瓷是一种新兴的近等摩尔多组元单相固溶体陶瓷材料, 特别是过渡金属碳化物、过渡金属硼化物等过渡金属非氧化物高熵陶瓷体系, 其具有超高硬度、低热导和抗腐蚀等优异的理化性能, 在航空航天、核能和高速切削加工等极端环境有着广阔的应用前景。目前, 高熵陶瓷材料研究尚处于起步阶段, 主要集中在成分设计、制备方法、单相形成能力和力学性能评价等方面, 设计依据和理论方面的研究还相对较少。本文从高熵效应和高熵合金出发, 综述了过渡金属非氧化物高熵陶瓷的制备、表征和理论研究进展, 同时介绍了部分相关的高熵陶瓷涂层研究现状, 总结并展望了非氧化物高熵陶瓷的未来前景和发展方向。

近年来, 齿科氧化锆陶瓷凭借高强韧性、良好生物相容性和美观自然色泽而成为牙齿临床修复的首选对象, 可用于修复、固定局部义齿和种植牙。然而, 在低温潮湿环境中氧化锆陶瓷易发生t-m相变老化, 服役寿命显著缩短, 严重影响其临床稳定性。本文综述了氧化锆陶瓷低温老化的特点、机制及其老化动力学规律, 并介绍了表征氧化锆低温老化现象的常规技术手段以及光学相干断层扫描、聚焦离子束等新方法; 总结了低温老化行为的主要影响因素以及抗老化措施, 具体可通过调整材料体系、改进加工方式等来增强氧化锆的韧性, 解决其存在的低温老化问题。随着齿科氧化锆陶瓷抗老化性能的提高以及健康功能化的未来需求, 其在齿科修复领域的应用将会越来越广泛。

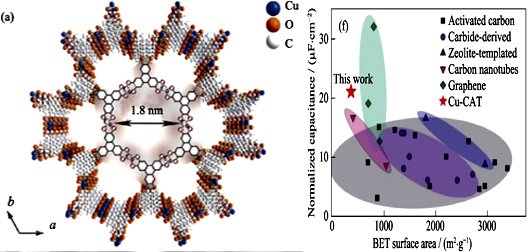

随着电子技术的持续发展, 对供电设备的要求也相应提高。超级电容器(SCs)具有较高的能量密度和优异的功率输出性能, 是新一代小型化、智能化、可穿戴电子设备的理想供电装置。开发能够快速充放电、性能稳定的SCs产品是储能领域的研究重点。电极材料作为SCs最重要的组成部分, 是进一步提升其性能的关键。导电金属有机骨架(MOFs)作为新型SCs电极材料, 具有规整的孔道结构、大比表面积、多种形貌及维度、可调控的导电性能等优异性质, 展现出巨大的潜力并引起了广泛关注。本文结合SCs的储能机理, 介绍了导电MOFs的结构、制备及导电机制, 进一步阐述了其作为SCs电极材料的设计策略, 重点综述了其在SCs领域的研究进展, 并展望了其应用前景与发展方向。

本研究采用两步法制备了电子助剂Ag和界面活性位点Ag₂O共修饰的高效TiO₂光催化剂(TiO₂/Ag-Ag₂O): 首先用光沉积法将Ag负载在TiO₂表面(TiO₂/Ag), 再经过低温煅烧法使部分Ag原位生成Ag₂O。紫外光照射TiO₂时, 激发产生的电子被助剂Ag捕获后快速传输到Ag₂O上, 电子把Ag₂O界面产氢活性位点从溶液中所捕获的氢离子还原成氢气, Ag和Ag₂O的协同作用加快了TiO₂上光生电子的转移和界面产氢反应, 从而提高了TiO₂/Ag-Ag₂O制氢性能。在300 ℃煅烧温度下制备的TiO₂/Ag-Ag₂O光催化剂制氢速率最高, 达到75.20 μmol/h, 分别是TiO₂(3.59 μmol/h)和TiO₂/Ag(41.13 μmol/h)的21.0倍和1.8倍。本研究为光催化制氢材料的设计和制备提供了有益的参考。

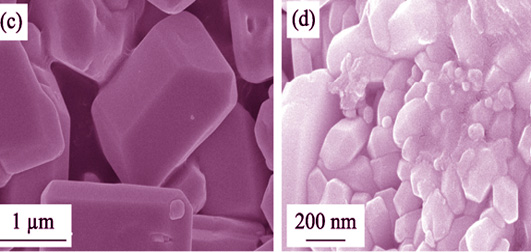

为了研究混合相异质结对光催化的改性机理, 以五水硝酸铋、六水硝酸钕、偏钒酸钠为原料, 浓硝酸、氢氧化钠为调和剂, 水热合成不同浓度钕掺杂钒酸铋样品。X射线衍射和拉曼峰位分析发现, 钒酸铋呈现钕浓度依赖的单斜到四方相转变。采用扫描电子显微镜表征发现, 这种相变给样品形貌带来巨大变化。小于1at%钕掺杂单斜钒酸铋由不规则颗粒堆积而成, 大于7at%钕掺杂四方相由类似球状或凹槽表面果仁状构成, 而中间混合相由微米长方体棒状组成。规则形貌导致所有掺杂样品光催化降解罗丹明B效率高于无掺杂样品。高分辨透射电子显微镜和莫特-肖特基测试发现, 混合相中形成交错能带异质结, 进一步促进光生电-子空穴对分离并抑制其复合, 使得4at%钕掺杂样品具有99.4%降解效率。

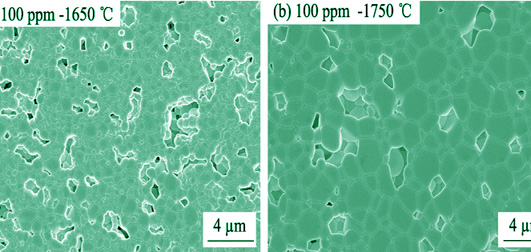

在制备透明陶瓷时, 广泛采用烧结助剂来提升陶瓷的光学质量。但烧结助剂的添加可能会恶化陶瓷的发光性能。本研究采用真空预烧结合热等静压烧结制备了0.25at%Pr:LuAG闪烁陶瓷, 研究了微量SiO₂烧结助剂对陶瓷光学及闪烁性能的影响。结果表明, 添加少于200 ppm的微量SiO₂(1 ppm表示添加量为1×10^-6 g/g)能有效促进热等静压过程中气孔的排出, 有效提升了Pr:LuAG陶瓷的光学性能。150 ppm SiO₂添加的Pr:LuAG陶瓷在400 nm处的直线透过率约为77%。同时研究了预烧温度及时间对Pr:LuAG陶瓷光学性能的影响。在实现完全闭气孔结构时, 进一步升高预烧温度或延长保温时间会降低热等静压过程中的致密化速率, 不利于气孔的排出, 从而降低了Pr:LuAG陶瓷的光学质量。此外, 添加微量SiO₂对Pr:LuAG陶瓷闪烁性能的影响较小。添加微量SiO₂结合热等静压烧结是制备Pr掺杂石榴石闪烁陶瓷的有效途径。

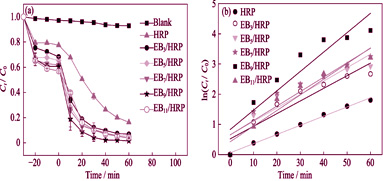

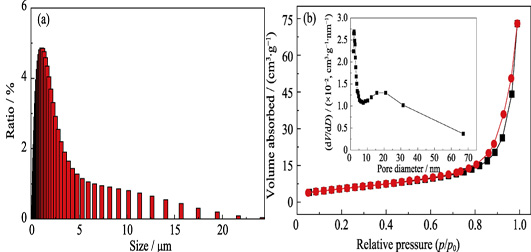

为了提高红磷催化剂的光催化性能, 选择剥离膨润土(EB)为载体, 将水热处理后的红磷(HRP)负载在EB上, 制得EB/HRP复合光催化剂, 并通过不同手段对催化剂进行表征。选择罗丹明B为模型污染物, 考察了EB/HRP复合光催化剂的光降解性能。结果表明, 随着EB含量的增加, EB/HRP复合光催化剂的光降解效率呈现先增加后减小的趋势, 当EB的质量分数为9%时, 复合光催化剂(EB₉/HRP)表现出最强的吸附性能和光降解性能, 其降解速率常数k值为0.0641 min^-1, 是HRP的2倍。另外, 经过五次循环光降解实验, EB₉/HRP仍具有较高的光催化活性(96.8%)。因此, EB₉/HRP复合催化剂具有较好的光催化活性和稳定性, 有望成为一种降解污染物的高效而稳定的光催化剂。

开发高效廉价的催化剂对于清洁能源经济至关重要, 将氨硼烷的催化水解用于氢能源开发前景广阔。本工作首先采用简单回流法制备BiVO₄纳米片, 再通过浸渍还原法制备出Ru/Fe不同摩尔比的RuFe@BiVO₄催化剂, 并在室温下用于催化氨硼烷水解产氢。通过比较载体BiVO₄、Ru@BiVO₄、Fe@BiVO₄、RuFe@BiVO₄以及无载体的RuFe纳米粒子的催化产氢速率发现, 在所有的催化剂中, Ru₁Fe_0.1@BiVO₄具有最高的催化活性, 非贵金属Fe能显著增强Ru的催化性能, 这与RuFe之间强的电子效应以及RuFe纳米粒子与载体BiVO₄间的双功能效应密切相关, 其活化能(E_a)为43.7 kJ·mol^-1, 转化频率(TOF)为205.4 mol_H2·mol_Ru·min^-1。

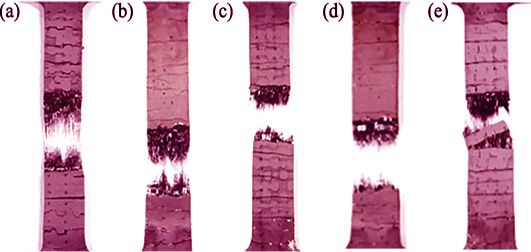

研究了采用化学气相渗透工艺制备2D-SiC_f/SiC复合材料的真空蠕变性能, 蠕变温度为 1200、1300和1400 ℃, 应力水平范围为100~140 MPa。用扫描电子显微镜(SEM)和高分辨透射电子显微镜(TEM)分别观察分析了2D-SiC_f/SiC复合材料的蠕变断口形貌和微观结构。结果表明, 2D-SiC_f/SiC复合材料的主要蠕变损伤模式包括基体开裂、界面脱粘和纤维蠕变。桥接裂纹的纤维发生蠕变并促进了基体裂纹的张开、位移增大, 进一步导致复合材料蠕变断裂, 在复合材料蠕变过程中起决定性作用。2D-SiC_f/SiC复合材料的蠕变性能与SiC纤维微观结构的稳定性密切相关。在1200 ℃/100 MPa时, 纤维晶粒没有长大, 复合材料的蠕变断裂时间大于200 h; 蠕变温度为1400 ℃时, 纤维晶粒明显长大, 2D-SiC_f/SiC复合材料蠕变断裂时间缩短至8.6 h, 稳态蠕变速率增大了三个数量级。

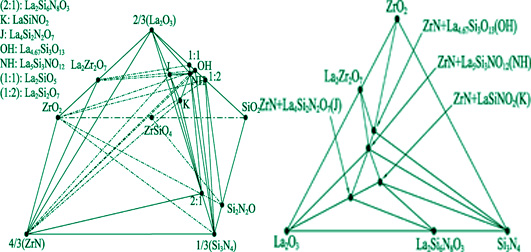

本工作研究了Si₃N₄-ZrO₂-La₂O₃三元系统的相关系, 采用X射线衍射仪分析了物相组成。结果表明, 在1500 ℃/1 h/N₂气氛条件下固相反应, 生成了ZrN和La_4.67Si₃O₁₃、La₅Si₃NO₁₂、La₄Si₂N₂O₇、LaSiNO₂、La₂Zr₂O₇等镧盐化合物的共存相。由于生成的氮化锆和硅酸镧等化合物不在Si₃N₄-ZrO₂-La₂O₃三元系统内, 需引入SiO₂测定SiO₂-La₂O₃-ZrO₂三元分系统相图, 进而扩大成Si₃N₄-ZrO₂-La₂O₃-SiO₂-ZrN五元系统, 本工作绘制并提出了此五元系统相图, 且提出了1570 ℃时SiO₂-La₂O₃-ZrO₂三元分系统实验相图。此外, 验证了La₂O₃在Si₃N₄-ZrO₂-La₂O₃三元系统反应中促进Si₃N₄-ZrO₂取代反应生成ZrN的作用。

Bi₂Mn₄O₁₀具有高的理论比容量, 被认为是一种理想的锂离子电池负极材料。本研究以硝酸铋和乙酸锰为原料, 采用聚丙烯酰胺凝胶法制备Bi₂Mn₄O₁₀负极材料, 考察了制备条件对Bi₂Mn₄O₁₀负极材料的物相、形貌及电化学性能的影响。结果表明: 在丙烯酰胺含量与总金属离子摩尔比为8 : 1, 葡萄糖浓度为1.11 mol/L, 热处理温度为873 K的条件下, 可得类球型、分散性良好的纯相Bi₂Mn₄O₁₀粉末。作为负极材料, Bi₂Mn₄O₁₀粉末在0.2C (1C=800 mA/g)倍率下循环50圈后可保持496.8 mAh/g的比容量, 容量保持率为76.9%; 3C倍率下放电容量为232 mAh/g。

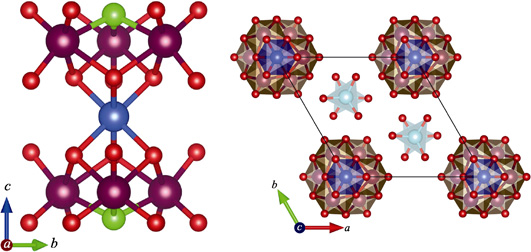

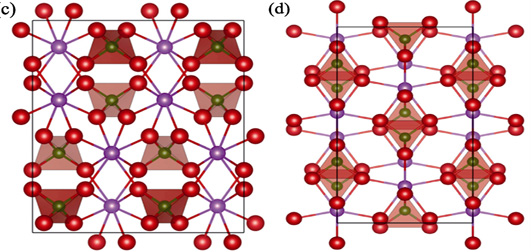

由于不同阴离子之间的电负性、离子半径、极化率和氧化态之间的差异, 混合阴离子化合物可以产生不同于单一类型阴离子的新特性。混合阴离子金属材料在电子、湿度探测器、气体传感器、太阳能电池电极等领域有着广泛的应用前景。助熔剂方法是一种广泛应用于混合离子晶体生长的方法, 它以适当的金属盐作为助熔剂, 在较温和的条件下进行复分解反应。助熔剂法在混合阴离子化合物的合成中具有重要意义。钨氧氯化合物Li₂₃CuW₁₀O₄₀Cl₅单晶以高质量的Li₄WO₅为前驱体, 以CuCl₂为助熔剂通过两步法合成。通过X射线单晶衍射确定其晶体结构。结果表明, Li₂₃CuW₁₀O₄₀Cl₅结晶属于P6₃/mcm空间群, 晶胞参数分别为a=1.02846(3) nm, c=1.98768(9) nm, V=1.82076(11) nm³, Z=2。单胞中分别包含五个晶体学独立的Li原子, 两个W原子, 一个Cu原子, 两个Cl原子以及五个O原子。结构中, W(1)原子和一个Cl原子及五个O原子相连接, 形成畸变八面体, 而W(2)原子与四个O原子相连接形成四面体, Cu原子与六个O原子相连形成八面体。因此, Li₂₃CuW₁₀O₄₀Cl₅的晶体结构主要由[CuO₆]和[W(1)O₅Cl]八面体以及[W(2)O₄]四面体构成。助熔剂法合成钨氧氯化合物Li₂₃CuW₁₀O₄₀Cl₅对今后探索新型的混合阴离子化合物具有重要意义。

Z-型光催化剂可以有效增强电荷分离, 从而改善光催化剂的活性。采用浸渍-煅烧和水热法两步制备Z型BiVO₄/GO/g-C₃N₄光催化剂, 并用不同手段对其进行表征。在BiVO₄/GO/g-C₃N₄的光催化过程中, GO纳米片作为BiVO₄和g-C₃N₄之间的快速传输通道, 可以抑制电子-空穴复合, 显著促进电荷分离, 提高三元异质结的氧化还原能力。与单组分或二元复合物相比, 该催化剂具有良好的光降解罗丹明B(RhB)的能力。在可见光照射下, 它能够在120 min内降解85% RhB, 空穴(h⁺)在反应中起主要作用。该工作为三元光催化剂体系提供了简单的制备方法, 其中g-C₃N₄通过GO与BiVO₄偶联, 光催化活性显著提高。
