p-n异质结BiVO4/g-C3N4光阳极的制备及其光电化学水解性能

王如意,1,2, 徐国良1,2,3, 杨蕾,1,2, 邓崇海1,2, 储德林4, 张苗5, 孙兆奇,5

1.合肥学院 能源材料与化工学院, 合肥 230601

2.合肥学院 先进电池材料与技术重点实验室, 合肥 230601

3.长鑫存储技术有限公司, 合肥 230000

4.安徽大学 物质科学与信息技术研究院, 合肥 230039

5.安徽大学 材料科学与工程学院, 合肥 230039

p-n Heterostructured BiVO4/g-C3N4 Photoanode: Construction and Its Photoelectrochemical Water Splitting Performance

WANG Ruyi,1,2, XU Guoliang1,2,3, YANG Lei,1,2, DENG Chonghai1,2, CHU Delin4, ZHANG Miao5, SUN Zhaoqi,5

1. School of Energy Materials and Chemical Engineering, Hefei University, Hefei 230601, China

2. Key Laboratory of Materials and Technologies for Advanced Batteries, Hefei University, Hefei 230601, China

3. Changxin Memory Technologies, Inc., Hefei 230000, China

4. Institute of Physical Science and Information Technology, Anhui University, Hefei 230039, China

5. School of Materials Science and Engineering, Anhui University, Hefei 230039, China

通讯作者: 杨 蕾, 副教授. E-mail:ylei531@163.com;孙兆奇, 教授.E-mail:szq@ahu.edu.cn

收稿日期: 2022-07-28   修回日期: 2022-09-25   网络出版日期: 2022-09-30

基金资助: 国家自然科学基金(61804039)
安徽省高校自然科学研究项目(KJ2021A1017)
合肥学院人才科研项目(20RC35)
安徽省高校协同创新项目(GXXT-2021-013)
合肥学院研究生教育教学研究项目(2021Yjyxm01)
安徽省高校学科(专业)拔尖人才学术资助项目(gxbjZD2021085)
安徽省重点研究与开发计划(201904b11020040)

Corresponding authors: YANG Lei, associate professor. E-mail:ylei531@163.com;SUN Zhaoqi, professor. E-mail:szq@ahu.edu.cn

Received: 2022-07-28   Revised: 2022-09-25   Online: 2022-09-30

Fund supported: National Natural Science Foundation of China(61804039)
Key Project of Natural Science Research of Universities in Anhui Province(KJ2021A1017)
Talent Research Fund of Hefei University(20RC35)
University Synergy Innovation Program of Anhui Province(GXXT-2021-013)
Graduate Education and Teaching Research Project of Hefei University(2021Yjyxm01)
Academic Support Project for Academic (Professional) Top Talents in Anhui Universities(gxbjZD2021085)
Key Projects of Research and Development Program of Anhui Province(201904b11020040)

摘要

钒酸铋(BVO)可用于光电化学(PEC)水解产氢, 但受限于其缓慢的表面水氧化动力学, 在电极表面修饰单一的析氧助催化剂达不到理想的性能。本工作在BVO电极表面修饰FeNiOx助催化剂可以显著降低起始电压, 增强光电化学性能。此外, 沉积g-C3N4后修饰FeNiOx助催化剂得到的光电极具有更优异的性能。厚度适合的g-C3N4纳米片与BVO构成Ⅱ型p-n异质结, 有效抑制了光生电子空穴的复合, 促进了电极的电荷分离。电化学测试结果表明, 沉积了g-C3N4后, 电极的电荷分离效率达到88.2%, 比BVO/FeNiOx (60.6%)提升了近1.5倍。经过g-C3N4和FeNiOx协同修饰的BVO/g-C3N4/FeNiOx电极, 表面电荷注入效率达到了90.2%, 同时, 在1.23 V (vs. RHE)条件下光电流密度达到4.63 mA∙cm-2, 是纯BVO (1.86 mA∙cm-2)的2.48倍。本工作为开发制备高性能光阳极提供了一种有效的策略。

关键词： g-C3N4纳米片; BiVO4; 光电化学水解; FeNiOx助催化剂; p-n异质结

Abstract

Bismuth vanadate (BVO) can be used for photoelectrochemical (PEC) water splitting to hydrogen. However, suffering from its high charge-recombination and slow surface catalytic reaction, the PEC performance is far below the expectation, and the modification of the co-catalysts only on the electrode cannot overcome this disadvantage. Here, we report FeNiOx cocatalyst decorated on the BVO photoanode, which can restrict the onset potential and improve the PEC performance. Moreover, a more effective dual modified-BVO photoanode is formed, with the loading of g-C3N4 before decoration of FeNiOx cocatalyst. The type-II p-n heterojunction composed by g-C3N4 nanosheets and BVO, can inhibit recombination of photogenerated charge, and promote the separation of charge effectively at the electrode. Results show that the charge separation efficiency of the electrode reaches 88.2% after the insertion of g-C3N4, which is nearly 1.5 times that of BVO/FeNiOx (60.6%). Moreover, surface charge injection efficiency of the dual-modified BVO/g-C3N4/FeNiOx electrode reaches 90.2%, while the current density reaches 4.63 mA∙cm-2 at 1.23 V (vs. RHE). This work provides a facile approach to develope high performance photoanodes for PEC water splitting.

Keywords： g-C3N4 nanosheets; BiVO4; PEC water splitting; FeNiOx co-catalyst; p-n heterojunction

PDF (2396KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

王如意, 徐国良, 杨蕾, 邓崇海, 储德林, 张苗, 孙兆奇. p-n异质结BiVO4/g-C3N4光阳极的制备及其光电化学水解性能. 无机材料学报, 2022, 38(1): 87-96 DOI:10.15541/jim20220439

WANG Ruyi, XU Guoliang, YANG Lei, DENG Chonghai, CHU Delin, ZHANG Miao, SUN Zhaoqi. p-n Heterostructured BiVO4/g-C3N4 Photoanode: Construction and Its Photoelectrochemical Water Splitting Performance. Journal of Inorganic Materials, 2022, 38(1): 87-96 DOI:10.15541/jim20220439

随着环境污染和能源危机问题日益突出, 人们迫切需要一种可再生、无污染和低碳的新能源, 代替传统的化石能源。氢能的能量密度高且燃烧产物为水, 是最具前景的新能源之一[1]。光电化学(PEC)水解可直接利用太阳能获取氢气, 已成为新能源领域的研究热点。多种半导体材料可以用于光电化学水解研究, 包括Fe2O3[2]、TiO2[3]、BiVO4[4]、Cu2O[5]和CuBiO4[6]等。其中, n型单斜BiVO4 (BVO)具有与太阳光谱匹配良好的能带间隙, 可见光下的光电催化活性较好, 能够有效地进行水分解, 应用前景广阔[7]。但是, BVO的应用仍然受限于其电子转移效率低、水氧化动力学慢、载流子迁移率低等缺陷。到目前为止, 已有的解决方法包括元素掺杂[8]、半导体复合构建异质结[9]以及助催化剂修饰[10]等。

具有可逆氧化还原性质的VIII金属(Fe, Co, Ni)氧化物或氢氧化物, 被广泛用于水氧化的析氧助催化剂(OEC), 可以加速光阳极表面的空穴转移, 提高水解动力学。在BVO表面负载OEC也是加速表面电荷催化动力学的有效方法之一[11]。Feng 等[12]首次将具有双金属活性位点、超薄结构和丰富氧空位的尖晶石结构NiCo2O4纳米片修饰在钼掺杂的BVO光阳极上用于PEC水氧化, 由于双金属的价态转变可将空穴导出, 增加了活性位点, 进而提高催化活性, 光电流密度达到4.50 mA∙cm-2。Zhang 课题组[13]更是将NiFeOx负载在硼处理过的BVO上, 大大提高了BVO电极的PEC性能, 电流密度达到5.22 mA∙cm-2。在最近的研究中, Lu等[14]首次利用深度共晶溶剂(DES) 破坏BVO的Bi8单元, 浸出Bi原子后, 形成铋空位(Bivac), 除了有电子结构调制作用外, 还能有效改善电荷传输特性, 通过进一步加载助催化剂来提高电荷转移效率, 在1.23 V (vs. RHE)下的光电流密度达到4.5 mA∙cm-2。

虽然BVO/OEC光阳极实现了较高的电流密度, 但BVO严重的电荷复合仍然是PEC水氧化的障碍。在BVO与OEC之间插入抑制电荷复合的电荷转移层, 可以为电荷传输提供更有效的途径, 降低复合速率。解决这一缺陷的方法较多, 由n型BVO与p型半导体耦合构建p-n异质结产生内置电场, 有望提高电荷分离效率[15]。Zhang等[16]首先证明了在BVO光阳极和传统OEC层之间插入p型BP纳米片可以实现超快速的空穴提取。BP/BVO异质结构形成了一个内置的p/n电场, 空间电荷区导致BP纳米片的能级向上移动, 涂上OEC层(NiOOH)后, 界面带边能量驱动空穴从BVO到NiOOH表面, 实现了高效的水氧化, 光电流密度为4.48 mA∙cm-2, 达到BVO的1.5倍。作为一种典型的p型非金属半导体, 石墨层状结构的石墨相氮化碳 (g-C3N4) 具有能带隙合适(2.8 eV)、热化学稳定和无毒的优点, 被广泛应用于光电催化制氢[17]。然而, 在三维g-C3N4内, 电荷转移困难, 导致严重的电荷复合。而二维g-C3N4纳米片由于没有中间层, 光生空穴可以存储在其价带上用于水氧化, 能有效转移电荷并抑制表面电荷复合[18]。Wang 课题组[19-20]证实由g-C3N4构成的超薄异质结构中, 超薄g-C3N4可以有效分离载流子, 延长载流子寿命。这说明将二维g-C3N4纳米片负载在光阳极上构建p-n异质结是一种提高PEC性能的有效方法。

本研究为了解决BVO/FeNiOx严重的电荷复合问题, 先在BVO表面沉积二维g-C3N4纳米片, 构建p-n异质结, 再将FeNiOx负载在异质结表面制备BVO/g-C3N4/FeNiOx光阳极。与单一修饰的BVO/OEC光阳极相比, g-C3N4和BVO之间构建了p-n异质结, 形成了内建电场, 驱动体内空穴快速转移到光阳极/电解质界面, 可以有效抑制表面电荷复合。并在g-C3N4和FeNiOx的协同修饰下光阳极具有优异的界面氧化动力学和电荷分离效率。

1 实验方法

如图1所示, 使用电化学工作站三电极系统, 以氟掺杂氧化锡玻璃(FTO)为工作电极, 电沉积制得BiOI电极。将乙酰丙酮氧钒溶液滴涂在BiOI电极表面并烘干, 退火得到BiVO4电极(BVO)。将煅烧得到的块状g-C3N4通过酸化、氧化、超声剥离合成二维g-C3N4纳米片, 将其分散在异丙醇溶剂中, 通过浸泡法负载在BVO表面制备BVO/g-C3N4光阳极, 随后在BVO/g-C3N4上电沉积一层FeNiOx催化剂, 制得BVO/g-C3N4/FeNiOx光阳极。详细制备过程见补充材料。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1   BVO及其复合电极的制备示意图

Fig. 1   Schematic diagram of the preparation for BVO and its composite electrode


2 结果与讨论

2.1 形貌结构表征

为了研究不同催化剂合成的晶格结构, 对不同电极BVO, BVO/FeNiOx, BVO/g-C3N4, BVO/g-C3N4/FeNiOx进行X射线衍射(XRD)分析, 如图2(a)所示。除FTO中的SnO2外, XRD谱图中的衍射峰均来自单斜BVO (JCPDS#14-0688)[15]。所有BVO基光阳极薄膜均结晶度良好, 表明450 ℃煅烧后BiOI完全转化为BVO。BVO/g-C3N4复合电极的XRD谱图与BVO基本相同, 由图S1的XRD谱图可知合成了高纯度的二维g-C3N4纳米片(JCPDS#87-1526)[18]。造成这一现象的原因可能是因为g-C3N4负载较少而导致信号较弱。BVO/FeNiOx, BVO/g-C3N4/FeNiOx复合电极的XRD谱图与BVO和BVO/g-C3N4电极也基本相同, 说明FeNiOx助催化剂可能以非晶的形式存在[21]。

图2

新窗口打开| 下载原图ZIP| 生成PPT

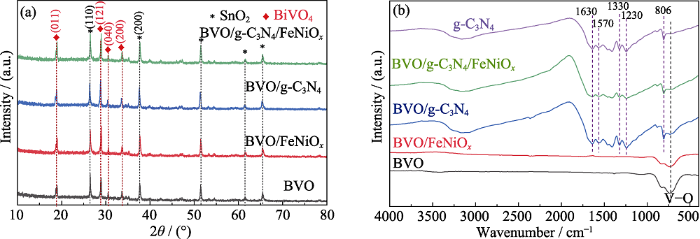

图2   不同光阳极的(a) XRD谱图和(b) FT-IR谱图

Fig. 2   (a) X-ray diffraction (XRD) patterns and (b) Fourier transform infrared (FT-IR) spectra of different electrodes


图S1

新窗口打开| 下载原图ZIP| 生成PPT

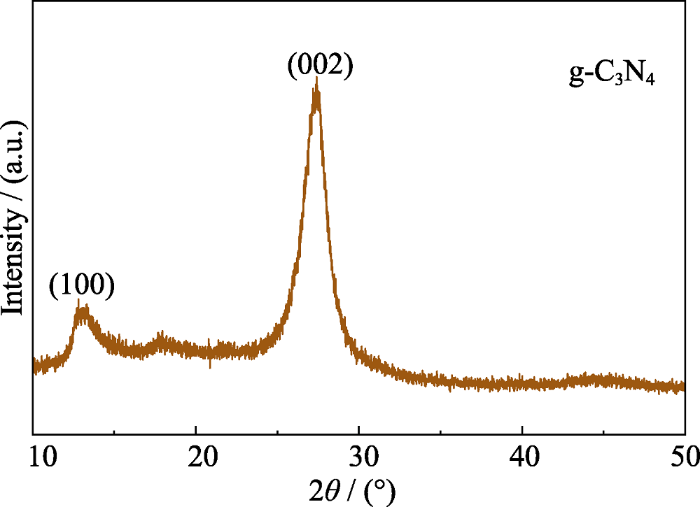

图S1   g-C3N4纳米片的XRD图谱

Fig. S1   XRD pattern of g-C3N4 nanosheets


图S2

新窗口打开| 下载原图ZIP| 生成PPT

图S2   BVO/g-C3N4/FeNiOx光阳极的高倍率SEM照片

Fig. S2   High resolution SEM images of BVO/g-C3N4/FeNiOx


傅里叶变换红外光谱图(FT-IR, 图2(b))中, 除了纯g-C3N4外, 复合电极在740 cm-1的峰属于BVO的V-O键, BVO/g-C3N4/FeNiOx和BVO/g-C3N4光阳极在806、1230、1330、1570和1630 cm-1处的峰对应g-C3N4的CN杂环[22]。

采用扫描电镜(SEM)表征不同电极的表面形貌(图3)。电沉积BiOI纳米片煅烧成的BVO电极表面是多孔的纳米颗粒形貌(图3(a)), 补充材料图S3中纯g-C3N4通过超声逐步剥离出二维片状结构, 然后浸泡法制得BVO/g-C3N4电极, 如图3(b), 相比于BVO电极, 表面出现絮状g-C3N4纳米片。BVO/g-C3N4/FeNiOx电极的形貌(图3(c))与BVO/g-C3N4电极没有明显差异。为了进一步验证g-C3N4以及FeNiOx分布, 对BVO/g-C3N4/FeNiOx进行元素能谱(EDS)表征, 如图2(d~j)所示。其中C和N分布在BVO/g-C3N4光阳极的整个区域, 占比较高, Fe、Ni元素也同样均匀分布在整个区域, 占比较低, 证明g-C3N4和FeNiOx成功负载在光阳极表面, SEM中观察不到FeNiOx可能是由于结构过薄。BVO/g-C3N4/FeNiOx光阳极薄膜的厚度约为1 μm (图S4)。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3   (a) BVO, (b) BVO/g-C3N4, (c) BVO/g-C3N4/FeNiOx 的SEM照片及(d~j)BVO/g-C3N4/FeNiOx的EDS能谱

Fig. 3   Scanning electron microscope (SEM) images of (a) BVO, (b) BVO/g-C3N4, (c) BVO/g-C3N4/FeNiOx, and (d-j) energy dispersive spectrometer (EDS) mappings of BVO/g-C3N4/FeNiOx


图S3

新窗口打开| 下载原图ZIP| 生成PPT

图S3   纯g-C3N4纳米片的SEM照片

Fig. S3   SEM images of pure g-C3N4 nanosheets


图S4

新窗口打开| 下载原图ZIP| 生成PPT

图S4   BVO/g-C3N4/FeNiOx的截面SEM照片

Fig. S4   Cross-section SEM image of BVO/g-C3N4/FeNiOx


采用X射线光电子能谱(XPS)研究了BVO/g-C3N4/FeNiOx光阳极的化学成分和价态。XPS全谱(图4(a))中, BVO/g-C3N4FeNiOx电极含有Bi、V、O、C、N、Fe、Ni 七种元素, 与EDS谱图一致。图4(b~h)分别为Bi4f、V2p、O1s、C1s、N1s、Ni2p和Fe2p的高分辨谱图。图4(b)中, 163.4和 158.5 eV处的拟合峰分别对应BVO的Bi4f5/2和Bi4f7/2。图4(c)在523.5和515.8 eV处是V2p1/2和V2p3/2对应的两个拟合峰。O1s的XPS结果如图4(d)所示, 529.1 eV处的拟合峰归属于晶格氧, 531.2 eV处的拟合峰归属于氧空位, 532.2 eV处的拟合峰归属于化学吸附或解离氧。C1s光谱(图4(e)) 在288.4和284.8 eV处出现了两个拟合峰, 这对应碳氮化物常见的sp2键合碳(N-C=N)和石墨碳(C-C)[23]。在图4(f)中, N1s光谱拟合为三个峰(398.8、399.9和401.8 eV), 分别归属于g-C3N4的C=N-C、C-(N)3和C-N-H[24]。图4(g, h)中, 875.5和856.0 eV处出现的两个峰分别对应Ni2p1/2和Ni2p3/2; 以及723.5和709.0 eV处的两个峰分别对应Fe2p1/2和Fe2p3/2[25]。XPS测试结果证明光阳极成功复合了g-C3N4和FeNiOx。

图4

新窗口打开| 下载原图ZIP| 生成PPT

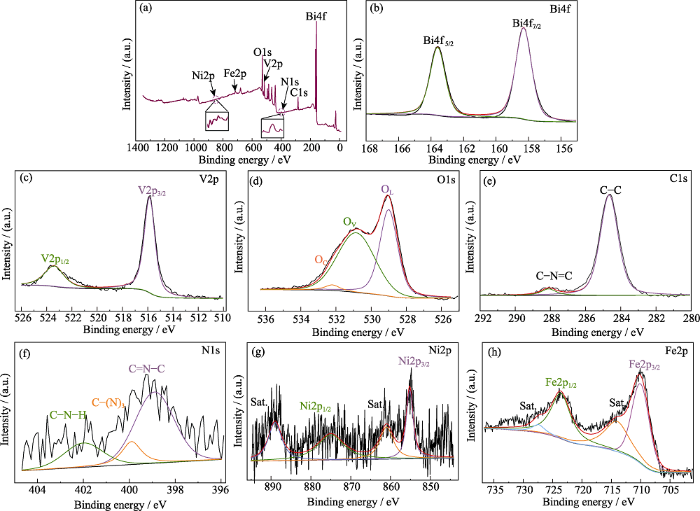

图4   BVO/g-C3N4/FeNiOx光阳极的XPS谱图

Fig. 4   X-ray photoelectron spectra (XPS) of BVO/g-C3N4/FeNiOx photoanode

(a) Total survey and (b) Bi4f, (c) V2p, (d) O1s, (e) C1s, (f) N1s, (g) Ni2p, (h) Fe2p high resolution spectra


2.2 光电化学性能研究

图5(a)的莫特-肖特基(M-S)曲线中BVO是典型的n型半导体[10], 图5(b)的M-S曲线中纯g-C3N4电极具有p型半导体特征[26], 所以BVO/g-C3N4复合材料可形成p-n异质结, 有利于空穴传输, 从而有效抑制光生电荷复合。虽然负载g-C3N4显著改善了电荷分离, 但是光电极的光电流密度仍不理想。因此, 在电极表面复合一层FeNiOx催化剂, 通过加速空穴转移到电解液进行PEC水氧化, 进一步促进水氧化动力学的同时也增强其稳定性[27]。

图5

新窗口打开| 下载原图ZIP| 生成PPT

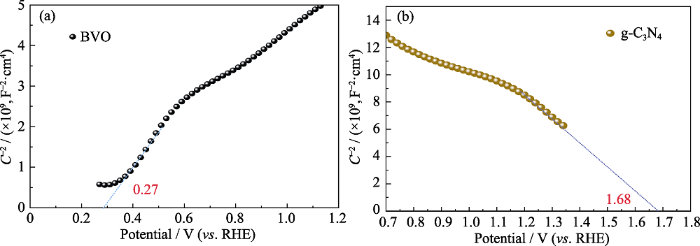

图5   (a) BVO和(b) g-C3N4电极的莫特-肖特基(M-S)曲线

Fig. 5   Mott-Schottky (M-S) curves of (a) BVO and (b) g-C3N4 electrodes


图S5

新窗口打开| 下载原图ZIP| 生成PPT

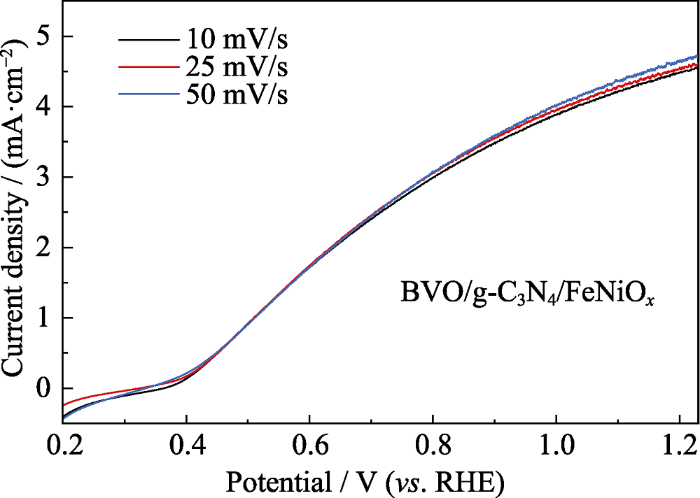

图S5   BVO/g-C3N4/FeNiOx在不同扫速的LSV曲线

Fig. S5   LSV curves of BVO/g-C3N4/FeNiOx at different scan rates


图6(a)为BVO、BVO/g-C3N4、BVO/FeNiOx、BVO/g-C3N4/FeNiOx电极的线性扫描伏安法(LSV)曲线。在无空穴捕获剂的情况下, 以0.1 mol/L 硼酸钾为电解液, 测得BVO/g-C3N4/FeNiOx的PEC水氧化光电流高达4.63 mA∙cm-2 (1.23 V (vs. RHE)), 是BVO/FeNiOx (3.55 mA∙cm-2)的1.30倍, BVO/g-C3N4 (3.41 mA∙cm-2)的1.35倍, 纯BVO (1.86 mA∙cm-2) 的2.48倍。负载了FeNiOx催化剂后光电流明显提升, 尤其是在低偏压条件下, 这是由于FeNiOx里的Fe、Ni两个元素通过价态转化(Fe2+(Ni2+)→Fe3+(Ni3+)→Fe2+(Ni2+))将电极表面的空穴快速转移到电解液中, 从而改善水氧化动力学。Kim等[28]指出, BVO和OEC材料之间的界面屏障会阻碍空穴迅速转移到电解液表面, 因此在NiOOH和BVO之间插入FeOOH作为空穴传输层, 以促进空穴转移。针对这一缺陷, 在BVO和FeNiOx层之间负载厚度合适的二维g-C3N4纳米片, 与BVO形成p-n异质结就可以很好地解决光生电子和空穴分离效果差的缺陷。Butler曲线(图6(b))是对LSV曲线进行平方处理, 从而得到更精确的光电流起始位点。BVO/g-C3N4/FeNiOx电极的起始电位相对于BVO负移了480 mV, 证明g-C3N4促进了光生电子-空穴分离, 从而增强光电化学催化性能[29]。

图6

新窗口打开| 下载原图ZIP| 生成PPT

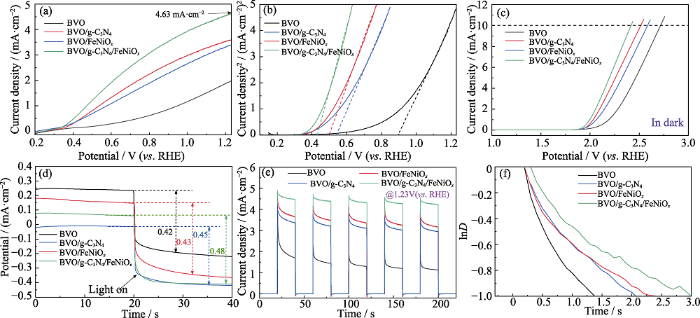

图6   不同光阳极的光电化学性能

Fig. 6   Photoelectrochemical performance of different photoanodes

(a) Linear sweep voltammetry (LSV) curves under illumination and (b) corresponding Butler curves; (c) LSV curves in the dark; (d) Open circuit potential (OCP) curves; (e) I-t curves at 1.23 V (vs. RHE); (f) Transient decay time curves

Colorful figures are available on website


为了进一步研究样品的催化活性, 测量了BVO、BVO/g-C3N4、BVO/FeNiOx、BVO/g-C3N4/FeNiOx电极在黑暗环境下的LSV曲线。如图6(c)所示, 复合g-C3N4和FeNiOx层后, 暗电流向负方向偏移, 可以获得更低的过电位和更大的水氧化电流密度, 这是由于异质结和助催化剂可以促进电荷分离以及将空穴加速注入电解液中, 可以增加活性位点以及增强光催化活性[12]。除此之外, 对电极进行开路电压(OCP)测试(图6(d)), 在开灯的瞬间, 半导体产生光生电子-空穴, 空穴在光阳极表面聚集, 电子通过外部电路传输到对电极的铂片上, 则在两个电极间产生了由光驱动的光电压。光电压越大则催化活性和催化驱动力则越强。图中可以看出, 各个电极的光电压大小为BVO/g-C3N4/FeNiOx (480 mV)>BVO/FeNiOx (450 mV)>BVO/g-C3N4 (430 mV)>BVO (420 mV), 由g-C3N4和FeNiOx协同催化的电极有最强的催化动力学。

在暂态光照、1.23 V (vs. RHE)条件下, 通过电流-时间(I-t)曲线研究了光阳极的光响应能力(图6(e))。5次开/关循环过程中, BVO/g-C3N4/FeNiOx光阳极的光电流密度保持最高。BVO/g-C3N4/FeNiOx的平稳光电流相比光照瞬间光电流峰值的下降幅度最小, 表明增加g-C3N4和FeNiOx层可以显著抑制光生电荷复合。为了进一步验证, 对I-t曲线计算后得到光电流瞬态响应参数D的对数图lnD, 通过拟合载流子衰减时间(τ)揭示电子-空穴对复合率[18], 如公式(1)。

D=(It-Is)/(Im-Is)

式中, It为t时刻的光电流(mA∙cm-2), Is为稳态光电流(mA∙cm-2), Im为光照时的尖峰光电流密度(mA∙cm-2)。τ定义为lnD= -1的时间(s)。图6(f)中, BVO/g-C3N4/FeNiOx的τ最长, 这是因为g-C3N4与FeNiOx的共同作用延缓了BVO/g-C3N4/FeNiOx的载流子复合。

通过紫外-可见吸收(UV-Vis)光谱研究电极的光学性质(图7(a))。负载催化剂前后的光阳极的吸收边约为515 nm, 与文献[30]报道一致。图S6中复合后的电极的光吸收效率(Light harvesting efficiency, ηabs)稍有增强[30], 表明负载g-C3N4和FeNiOx催化剂对光吸收的贡献并不显著, 光吸收效率并不是光电催化性能提升的主要原因。从图7(b)的Tauc曲线的截距可知, 所有光电极的带宽均为~2.50 eV, 表明BVO的带隙宽度不受g-C3N4和FeNiOx影响。

图7

新窗口打开| 下载原图ZIP| 生成PPT

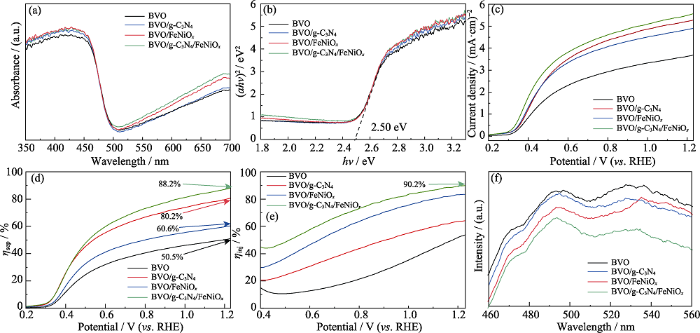

图7   不同光阳极的(a) UV-Vis图谱, (b) Tauc曲线, (c)电解液含Na2SO3的LSV曲线, (d)ηsep, (e)ηinj和(f) PL光谱

Fig. 7   (a) Ultraviolet and visible (UV-Vis) spectra, (b) Tauc curves, (c) LSV curves with Na2SO3 in electrolyte, (d) bulk charge separation efficiency (ηsep), (e) surface charge injection efficiency (ηinj), and (f) photoluminescence (PL) spectra of different photoanodes

Colorful figures are available on website


图S6

新窗口打开| 下载原图ZIP| 生成PPT

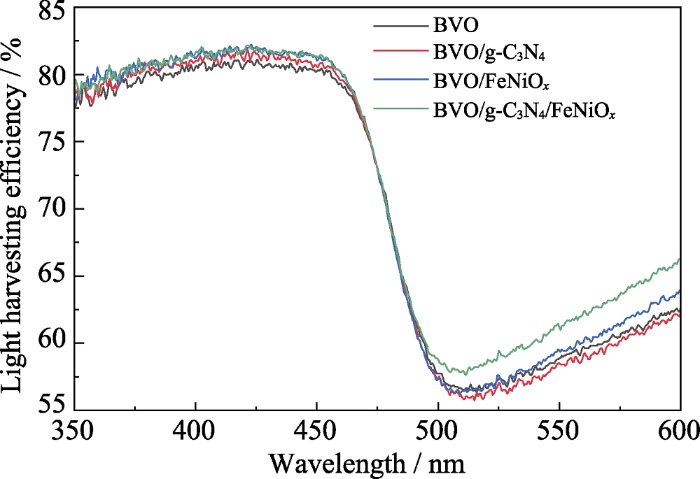

图S6   不同光阳极的光吸收效率

Fig. S6   Light harvesting efficiency (ηabs) curves of different photoanodes


在原有的0.1 mol/L硼酸钾的电解液中加入 0.2 mol/L Na2SO3作为空穴捕获剂, 测试光阳极的LSV曲线。因为Na2SO3氧化具有快速的空穴注入动力学[31], 即光激发分离的空穴(h+)捕获率为100%, 所以在电解液中存在Na2SO3的条件下光电流能真实反映电极的电荷分离数量。图7(c)中BVO/g-C3N4光电流密度高于BVO, 由于吸光效率改变很小, 可忽略不计, 所以认为产生的光生电子-空穴数量大致相同, 这说明BVO/g-C3N4的电荷分离活性较好。光生电荷的体电荷分离效率(ηsep)如公式(2)所示[18]。

ηsep=(JNa2SO3/Jabs)×100%

式中, JNa2SO3为在含Na2SO3空穴捕获剂情况下测得的光电流密度(mA∙cm-2), Jabs为最大理论电流(mA∙cm-2), 由电极对光的吸收积分得到。图7(d)中, BVO/g-C3N4/FeNiOx (88.2%)和BVO/g-C3N4 (80.2%)电极的ηsep明显高于BVO/FeNiOx (60.6%)和BVO (50.5%), 其中, BVO/g-C3N4/FeNiOx的ηsep是BVO/FeNiOx的1.5倍, 表明负载g-C3N4可以有效提高电极的ηsep[32], 而FeNiOx催化剂对ηsep的促进并不明显。光阳极的表面电荷注入效率(ηinj)如公式(3)。

ηinj=(JH2O/JNa2SO3)×100%

式中, JNa2SO3和JH2O分别为在含和不含Na2SO3空穴捕获剂情况下测得的光电流密度(mA∙cm-2)。如图7(e)所示, 在1.23 V (vs. RHE)电位下, BVO/g-C3N4/FeNiOx和BVO/FeNiOx的ηinj明显高于BVO/g-C3N4和BVO。这说明负载FeNiOx后, 空穴更容易从电极表面注入到电解液中。电极的ηinj和ηsep说明g-C3N4与BVO形成的p-n异质结可以促进光生电荷分离, 抑制电荷复合, 但是对表面催化动力学提升有限; 而FeNiOx催化剂的作用是通过自身价态转变将薄膜电极表面更多的光生空穴注入到电解液中, 参与水氧化。g-C3N4和FeNiOx协同修饰后, BVO/g-C3N4/FeNiOx光阳极的ηinj达到90.2%, ηsep达到88.2%。

此外, 光致发光(PL)光谱可以为光生载流子的复合效率提供重要证据, 发射强度越高, 光生载流子的复合程度就越高[33]。图7(f)为各电极在480 nm激发的PL光谱。在460~560 nm范围内, BVO/g-C3N4的发射强度明显低于原始BVO, BVO/g-C3N4/FeNiOx发射强度又明显低于BVO/FeNiOx和BVO/g-C3N4。这印证了负载g-C3N4能显著抑制光生载流子复合且在g-C3N4和FeNiOx的协同修饰下具有优异的电荷分离效率。

图S7

新窗口打开| 下载原图ZIP| 生成PPT

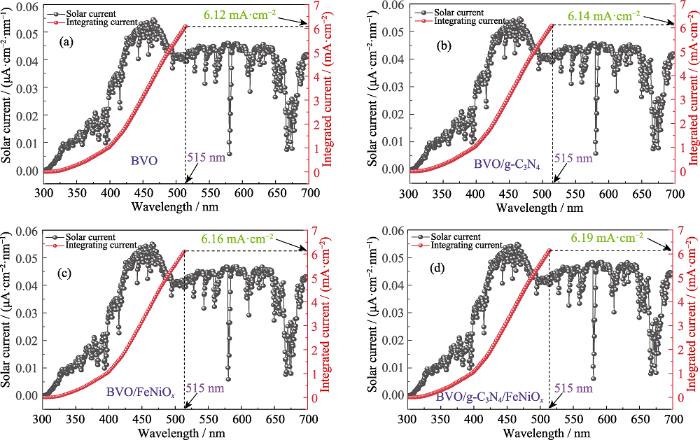

图S7   太阳光谱积分得到各电极的理论光电流密度(Jabs)

Fig. S7   Theoretical photocurrent density (Jabs) obtained with integrated solar spectrum for each electrode


为了进一步定量研究BVO基电极的PEC性能, 测试光阳极的应用偏置光子电流效率(ABPE)[34], 如公式(4)。

ABPE=I∙(1.23-VRHE)/Plight×100%

式中, I为在偏置电压下获得的光电流密度(mA∙cm-2), VRHE为应用偏置电压(V), Plight为入射光照强度(100 mW·cm-2)。ABPE可定量分析电极的太阳能转换效率, 由图8(a)可知, 在模拟AM 1.5G光照下, BVO/g-C3N4/FeNiOx光阳极的最大ABPE为1.35% (0.73 V (vs. RHE)), 与BVO (0.29%)、BVO/g-C3N4 (0.83%)和BVO/FeNiOx (0.99%)相比明显增强。最大ABPE对应的电位也发生了负移, 表明较低的外加电位能最大程度地提高光激活材料的PEC性能[35]。这些结果证明集成的BVO/g-C3N4/FeNiOx光阳极提高了用于PEC水分解的太阳能转换效率。

图8

新窗口打开| 下载原图ZIP| 生成PPT

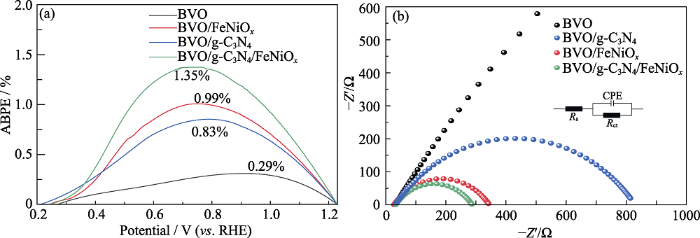

图8   不同光阳极的(a) ABPE和(b) EIS谱图

Fig. 8   (a) Application bias photon-to-current efficiency (ABPE) and (b) electrochemical impedance spectra (EIS) of photoanodes

Colorful figures are available on website


为了研究界面电荷转移能力, 测量光电极的电化学阻抗, 通过拟合电化学阻抗谱(EIS)的奈奎斯特曲线来比较和分析电荷转移电阻(电极与电解液之间的界面电阻, Rct)[36], 圆弧的半径越小，Rct就越小, 电荷也容易转移至电解液, 参与水氧化反应(图8(b))。由于异质结和助催化剂增强了电荷的界面转移, 因此, 圆弧的半径大小顺序为BVO/g-C3N4/FeNiOx <BVO/FeNiOx<BVO/g-C3N4<BVO, 说明g-C3N4和FeNiOx显著改善了电荷转移。

用气相色谱仪测定封闭室中氧气和氢气含量, 如图9(a), 其中3 h氢气和氧气产量分别为170和85 μmol。法拉第效率(ηF)采用公式(5)计算。

ηF(H2, O2)=(α×n×F)/(I×t) ×100%

图9

新窗口打开| 下载原图ZIP| 生成PPT

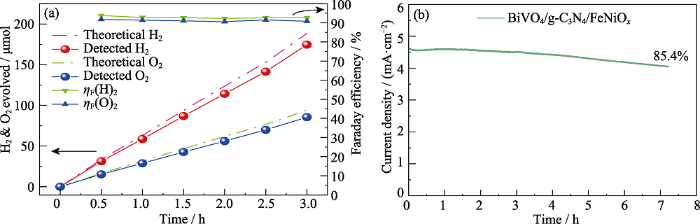

图9   (a)气相色谱测试的BVO/g-C3N4/FeNiOx的析氢、析氧量及法拉第效率, (b) BVO/g-C3N4/FeNiOx的稳定性测试曲线

Fig. 9   (a)Gas evolutions detected by gas chromatography and Faradaic efficiency for BVO/g-C3N4/FeNiOx and (b) stability curve of BVO/g-C3N4/FeNiOx

Colorful figures are available on website


式中, α是随分子产物转移的电子数, n为产物的实际摩尔数, F为法拉第常数(9645.34 C∙mol−1), I为测试时记录的光电流(mA∙cm−2), t为测试时间(s)。最后得到氢气和氧气的法拉第效率约为92%和91%。

图9(b)为BVO/g-C3N4/FeNiOx电极在1.23 V (vs. RHE)条件下的稳定性测试结果。经过双重催化剂的协同催化, 修饰后的BVO/g-C3N4/FeNiOx光阳极解决了催化动力学差的缺点的同时, 也隔绝了BVO与电解液的接触, 起到表面钝化、防止光腐蚀的效果。照射7 h后, 电极的光电流密度还能达到原来的85.4%, 验证了电极长期工作的可行性。

超薄的g-C3N4和BVO具有匹配的能带结构, 它们在太阳辐射下都能被激发产生光生电子-空穴。由图5(a, b)的M-S曲线可以得到g-C3N4和BVO的平带电位分别为1.68和0.27 eV。基于能带理论[37], BVO/g-C3N4/FeNiOx光阳极光生电荷转移机理如图10所示。g-C3N4和BVO构建了Ⅱ型p-n异质结, 在p-n内建电场的驱动下, 空穴从BVO的价带迁移到g-C3N4的价带, 然后通过FeNiOx催化剂中元素价态的转化(Fe2+(Ni2+)→Fe3+(Ni3+)→Fe2+(Ni2+))电极表面的空穴传输到电解液中, 将OH-氧化成O2。并且由于异质结内建电场的作用, 产生的光生电子从 g-C3N4的导带转移到BVO的导带, 再流向FTO, 通过外部电路转移到Pt对电极上, 把电解液中的H+还原成H2。

图10

新窗口打开| 下载原图ZIP| 生成PPT

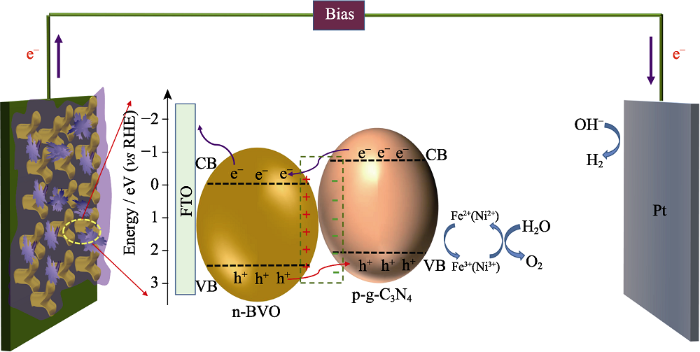

图10   BVO/g-C3N4/FeNiOx光阳极的光生电荷转移机理示意图

Fig. 10   Schematic illustration of charge transfer for PEC water splitting


3 结论

综上所述, 本研究通过简单的浸渍法在BVO表面复合一层p型g-C3N4半导体材料, 构成的p-n异质结可以有效抑制载流子复合, 增强光生电荷分离, 电荷分离效率提升至80.2%。进一步地, 异质结表面包覆的FeNiOx催化剂, 可以缓解表面催化动力学差的问题, 同时也隔绝了BVO与电解液的接触, 起到了表面钝化、防止光腐蚀的效果。双重催化剂协同修饰的BVO/g-C3N4/FeNiOx光阳极在AM 1.5 G光照下的光电流密度达4.63 mA·cm−2 (1.23 V (vs. RHE)),是BVO电极(1.86 mA∙cm−2)的2.54倍。电荷分离效率达到了88.2%, 是BVO电极(50.5%)的1.75倍。本工作为光阳极的制备提供一种新的思路与方案。

补充材料

本文相关补充材料可登陆 https://doi.org/10.15541/jim20220439查看。
