通过改进热障涂层材料体系[1,3-6]、优化涂层结构[1,3,7]、采用新型喷涂技术[7,8]可有效提升热障涂层的性能。其中, 低杂质含量的高纯度热障涂层[2,5,9-10]因具有更好的抗烧结性、更长的耐热冲击寿命而被广泛关注。热障涂层的失效模式研究表明[11,12], TBCs在服役过程中发生烧结, 将显著降低涂层的隔热效果、应变容限及服役寿命[13,14,15]。Vaβen等[16]指出, 在1400 ℃下保温20 h, 高纯度YSZ涂层的烧结收缩率低于含Al2O3或SiO2的YSZ涂层。当Al2O3和SiO2含量在0.02wt%~0.12wt%范围时, YSZ涂层的烧结收缩率与Al2O3和SiO2含量成线性关系。Paul等[17]研究表明, 将高纯度YSZ和含有Al2O3、SiO2杂质的YSZ涂层在1400 ℃下进行热处理, 当杂质含量从0.1wt%~0.2wt%下降到0.01wt%~0.05wt%时, 涂层的烧结速率显著降低。Xie等[18]提出杂质含量的增加会加速相的分解。Helminiak等[19]也认为, 高纯度YSZ涂层的相变速率显著低于杂质含量高的涂层。然而以上研究中的杂质含量无可比性, 仅说明当YSZ涂层中存在SiO2或Al2O3杂质时显著影响涂层的性能, 但对杂质与涂层性能的定量关系尚未给出规律性的说明, 对杂质含量增加或减少时涂层性能的变化未做深入研究。因此, 只有明确杂质含量与涂层性能之间的定量或半定量关系, 并给出杂质含量的控制极限, 才有助于YSZ涂层材料及涂层的成分设计和杂质含量的控制。
本研究设计了系列含低熔点氧化物杂质SiO2、Al2O3、Fe2O3的YSZ热障涂层, 杂质含量范围为小于0.01wt%~1.00wt%。研究了系列涂层的抗热震性、等温时效后的微观结构变化和隔热性能, 并探究了杂质对涂层性能的影响机制。通过研究杂质含量与YSZ涂层性能之间的关系给出控制杂质含量极限的建议。
1 实验方法
1.1 制备喷涂粉末材料
表1 YSZ原料的化学成分(wt%)
Table 1
| ZrO2 | HfO2 | TiO2 | SiO2 | MgO | Fe2O3 |
|---|---|---|---|---|---|
| 90.28 | 1.55 | <0.01 | <0.01 | <0.01 | <0.01 |
| Y2O3 | Al2O3 | CaO | Na2O | K2O | |
| 7.92 | 0.011 | <0.01 | <0.01 | <0.01 |
表2 YSZ喷涂粉末的设计成分(D)及涂层的实测成分(M)(wt%)
Table 2
| No. | SiO2 | No. | Al2O3 | No. | Fe2O3 | |||
|---|---|---|---|---|---|---|---|---|
| D | M | D | M | D | M | |||
| HP | <0.01 | <0.01 | — | <0.01 | <0.01 | — | <0.01 | 0.0049 |
| S1 | 0.02 | 0.013 | A1 | 0.02 | 0.014 | F1 | 0.02 | 0.0140 |
| S2 | 0.06 | 0.038 | A2 | 0.06 | 0.030 | F2 | 0.06 | 0.0390 |
| S3 | 0.10 | 0.064 | A3 | 0.10 | 0.051 | F3 | 0.10 | 0.0800 |
| S4 | 0.16 | 0.110 | A4 | 0.15 | 0.079 | F4 | 0.16 | 0.1100 |
| S5 | 0.20 | 0.150 | A5 | 0.20 | 0.120 | F5 | 0.20 | 0.1400 |
| S6 | 0.36 | 0.260 | A6 | 0.35 | 0.230 | F6 | 0.36 | 0.3000 |
| S7 | 0.50 | 0.320 | A7 | 0.50 | 0.300 | F7 | 0.50 | 0.3400 |
| S8 | 0.66 | 0.430 | A8 | 0.65 | 0.380 | F8 | 0.66 | 0.4600 |
| S9 | 0.80 | 0.550 | A9 | 0.80 | 0.450 | F9 | 0.80 | 0.5700 |
| S10 | 1.00 | 0.620 | A10 | 1.00 | 0.640 | F10 | 1.00 | 0.5900 |
1.2 制备涂层
采用超音速火焰喷涂(High-Velocity Oxygen- Fuel, HVOF)制备Ni23Co25Cr6Al0.6Y粘结层, 设计厚度100 μm, 工艺参数见表3。采用大气等离子喷涂(Air Plasma Spraying, APS)制备面层, 厚度为250~ 300 μm, 工艺参数见表4。由APS制备用于测试热扩散系数和进行高温热处理的单层YSZ涂层, 厚度为1.00~1.25 mm。采用KSL-1700X型电炉进行涂层热处理试验, 以5 ℃/min的速度升温至保温温度, 保温一定时间后随炉冷却。YSZ面层中杂质的实测成分如表2所示, 可以看出, 涂层中杂质含量较设计值有所降低, 这是由于制备粉末过程中产生的误差及喷涂过程中的烧损造成的。涂层中的杂质含量基本处于同一数量级水平, 因此可采用设计成分进行对比。
表3 HVOF喷涂工艺参数
Table 3
| Coal oil /(L·h-1) | O2 /(L·min-1) | Ar (Carrier gas) /(L·min-1) | Powder feeding rate/(g·min-1) | Distance/ mm |
|---|---|---|---|---|
| 26 | 900 | 8 | 75 | 380 |
表4 APS喷涂工艺参数
Table 4
| Current/A | Voltage/V | Power/kW | Distance/mm |
|---|---|---|---|
| 620 | 76 | 47 | 100 |
| Ar/(L·min-1) | H2/(L·min-1) | Ar(Carrier gas)/ (L·min-1) | Powder feeding rate/(g·min-1) |
| 38 | 13 | 4.5 | 30 |
1.3 微观结构表征及性能测试
采用日立SU5000型扫描电镜分析形貌, 采用日本电子JEM2100型透射电镜分析结构。根据ASTM E 2109 B测试孔隙率。采用Netzsch LFA 427型激光热导仪测量YSZ涂层的热扩散系数, 测试方法参照ASTM E1461。测量前, 将涂层加热到1400 ℃保温2 h(升温速度5 ℃/min)后随炉冷却。
涂层抗热震性能的测试过程如下: 将涂层试样置入1100 ℃箱式电炉保温10 min后, 取出投入约25 ℃的纯净水中保持60 s, 如此反复循环, 直至涂层剥落面积达到总面积的5%时视为涂层热震失效。
2 结果与讨论
2.1 显微形貌及孔隙率
图1

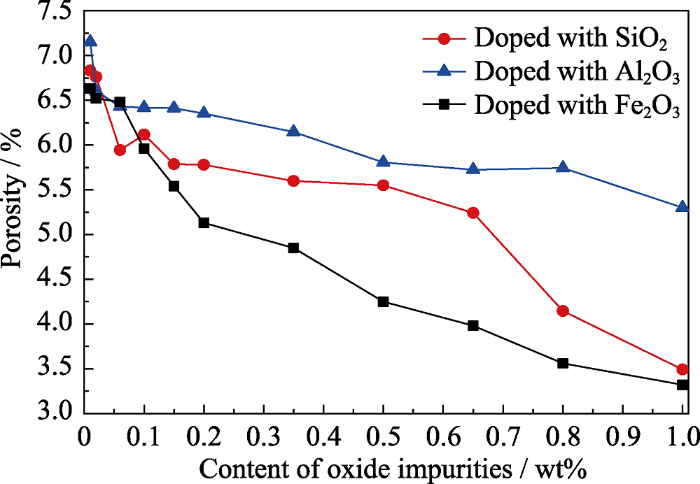

对不同杂质含量的YSZ涂层在1400 ℃下保温100 h后的孔隙率进行对比, 如图2所示。涂层经热处理后孔隙率均随氧化物杂质含量的增加而降低。当杂质含量低于0.01wt%时, 涂层的孔隙率均在6.5%~7.5%范围内。当Al2O3含量从0.01wt%增加至0.10wt%、SiO2和Fe2O3含量从0.01wt%增加至0.20wt%时, 涂层孔隙率显著降低, 分别降低了0.733%、1.053%和1.500%。当以上杂质含量继续增加至0.65wt%, 即含量增加了0.45wt%~0.55wt%时, 孔隙率降幅减缓, 分别仅降低了0.694%、0.537%和1.15%。杂质含量继续增加至1.00wt%时, 含SiO2涂层的孔隙率下降相对显著, 降低了1.749%。说明在高温条件下, 杂质含量在较低水平范围内变化时, Al2O3含量在小于0.01wt%~0.10wt%范围内、SiO2和Fe2O3含量在小于0.01wt%~0.20wt%范围内时, 涂层孔隙率显著降低。在杂质含量相对较高时, SiO2对涂层孔隙率的影响较为显著。
图2
图2
1400 ℃热处理100 h后YSZ涂层的孔隙率
Fig. 2
Porosities of YSZ coatings heat-treated at 1400 ℃ for 100 h

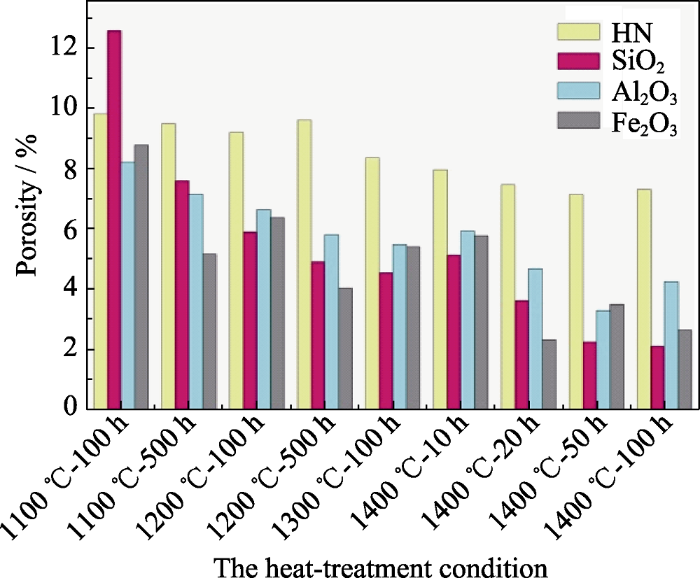

为了比较不同氧化物杂质在高温下促进YSZ涂层致密化行为的差异, 对杂质含量均为1wt%的涂层, 在不同温度和不同保温时间下进行热处理, 涂层的孔隙率如图3所示。
图3
图3
不同热处理条件下含1wt%氧化物YSZ涂层的孔隙率
Fig. 3
Porosities of YSZ coatings doped with 1wt% oxides after heat treatment
2.2 热扩散系数
图4

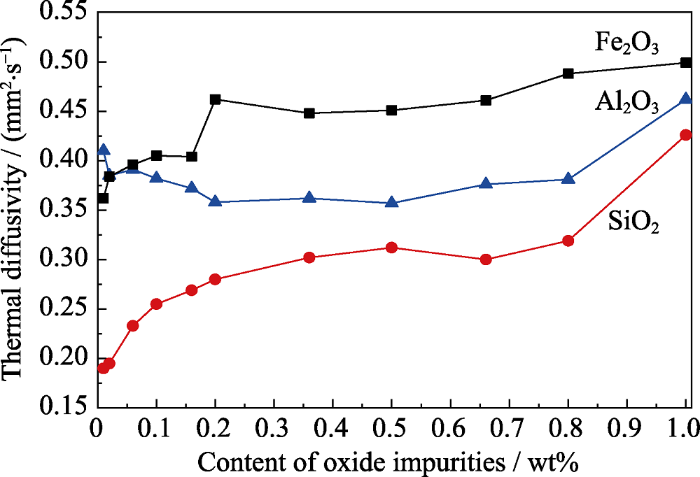

涂层的热扩散系数通常是涂层固有导热性和微观结构(如涂层孔隙率)的共同效应[20,21]。根据Wang等[22]的研究结果, 涂层中孔隙率对传热的影响最大。涂层中存在的微裂纹和微气孔会大大降低涂层的热扩散系数, 提高涂层隔热性能[21]。而涂层热扩散系数的增大主要是由于1400 ℃下SiO2、Fe2O3促进了涂层的烧结和致密化[23,24]。根据涂层孔隙率的结果, 随着SiO2、Fe2O3含量的增加, 孔隙率降低, 涂层更加致密, 导致涂层热扩散系数增大。随杂质含量的增加, 含SiO2涂层的热扩散系数变化率大, 这与高温处理后含SiO2涂层较大的孔隙率变化率相一致。而含有Al2O3的YSZ涂层热扩散系数随Al2O3含量增加表现出先降低后升高的趋势。当在YSZ中加入Al2O3时, 由于Al3+比Y3+和Zr4+轻, 这导致在YSZ的Y3+或Zr4+位置处由Al3+取代产生质量缺陷, 这个缺陷会造成一个声子散射中心, 增强材料的隔热性能[24]。当Al2O3含量增加到一定程度时, 由于加入到涂层中的杂质促进了烧结, 提高了涂层的致密度[18], 而这种效应对高温下涂层的热性能起着更重要的作用[20], 进而引起涂层热扩散系数的升高。
2.3 热震寿命

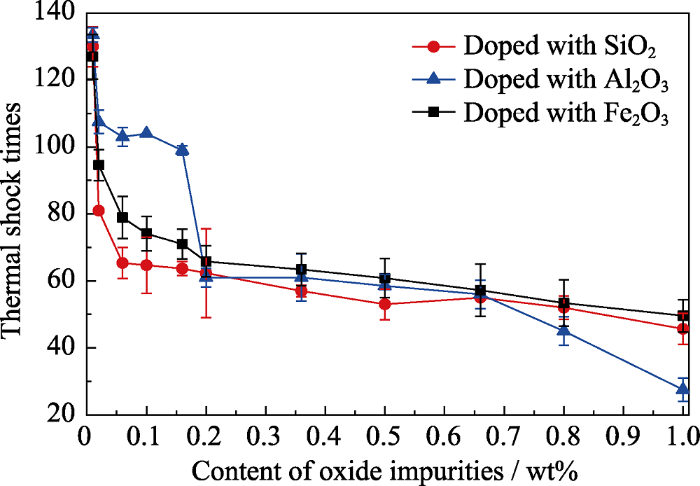

含有SiO2、Al2O3、Fe2O3杂质的YSZ涂层平均热震寿命如图5所示。当杂质含量均小于0.01wt%时, 涂层热震寿命均约为130次。随着杂质含量的增加, 热震寿命均呈下降趋势。
图5
当杂质含量从小于0.01wt%增加至0.02wt%时, 涂层热震寿命降幅明显。SiO2、Fe2O3含量增加至0.10wt%以上时涂层热震寿命降幅减缓。同样的现象也发生在Al2O3[25]含量达到0.2wt%以上时, 涂层热震寿命降幅减缓。低熔点杂质会缩短YSZ涂层的热震寿命, 这与Xie等[18]对比高纯度与含杂质的YSZ涂层热循环寿命结果一致。同时, 杂质含量越低时, 杂质含量的变化对YSZ涂层的热震寿命影响越显著。这与本研究中涂层在高温条件下的孔隙率变化情况一致。当Al2O3含量在0.02wt%~0.15wt%之间时, 涂层热震寿命下降缓慢, 热震次数变化出现一个范围较窄的平台, 随后当Al2O3含量继续增加至0.2wt%时, 涂层热震寿命显著降低, 这是由于原料Al2O3粉末有团聚现象, 未能均匀、分散地填充至YSZ体系中, 未起到促进离子扩散的作用。
2.4 透射电镜形貌
图6
图6

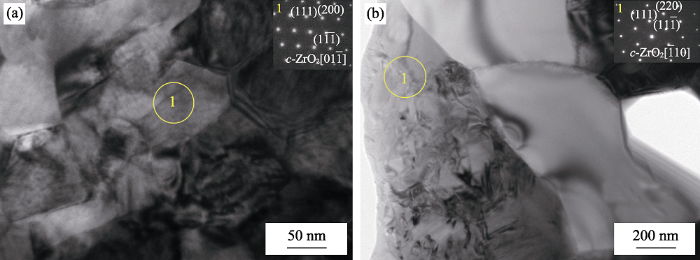

含1wt% SiO2YSZ涂层的(a)喷涂态及(b)经1400 ℃热处理10 h后的TEM照片及衍射斑点
Fig. 6
TEM microstructures and diffraction spots of YSZ coatings doped with 1wt% SiO2
(a) As-sprayed; (b) After heat- treatment at 1400 ℃ for 10 h
图7
图7

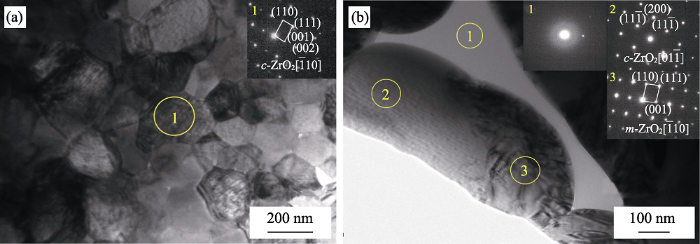

含1wt% Al2O3的YSZ涂层的(a)喷涂态及(b)经1400 ℃热处理10 h后的TEM照片及衍射斑点
Fig. 7
TEM microstructure and diffraction spots of YSZ coatings doped with 1wt% Al2O3
(a) As-sprayed; (b) After heat- treatment at 1400 ℃ for 10 h
3 结论
本研究设计制备了分别含有(小于1.00wt%)SiO2、Al2O3、Fe2O3低熔点氧化物的YSZ热障涂层, 并对涂层的微观形貌、抗热震性能和陶瓷层的导热性能进行了分析, 就低熔点氧化物对YSZ热障涂层性能的影响得出以下结论:
1) 对YSZ陶瓷面层经过不同条件热处理后的截面孔隙率的分析发现, 随着低熔点氧化物杂质含量的增加, 高温下涂层孔隙率下降明显, SiO2对涂层服役温度和时间均敏感, Fe2O3对涂层服役时间更敏感, SiO2和Fe2O3易对涂层的使用温度和服役寿命产生不利影响。
2) 低熔点氧化物影响涂层的烧结程度, 从而影响涂层的导热性。
3) 随着低熔点氧化物含量的增加, 涂层的热震寿命缩短。综合考虑氧化物杂质对涂层微观形貌及热震性能的影响, 在YSZ热障涂层中, 控制SiO2、Fe2O3、Al2O3的含量在0.10wt%以下, 尤其是控制在0.01wt%以下时, 涂层抗热震性及隔热性能更优异。
