... 硅在充放电过程中会发生巨大的体积膨胀效应, 如图2 晶胞示意图所示, 理论上嵌锂生成Li22 Si5 晶胞体积膨胀300%左右[9 ,10 ,11 ,12 ] .嵌锂过程中, 电解质会发生分解并沉积在硅表面形成SEI膜[13 ,14 ,15 ] .其失效机制如图3 所示, 由于脱嵌锂过程中硅体积的持续变化, 暴露在电解液中新的硅表面SEI膜厚度持续增加, 最终导致界面阻抗升高.研究表明, 亚稳态硅锂合金及硅与电解液发生化学反应, 造成锂离子的消耗, 增加了锂离子的扩散距离, 阻碍锂离子的顺利脱嵌, 最终造成硅基负极材料容量的损耗[16 ] . ...
... [
9 ]

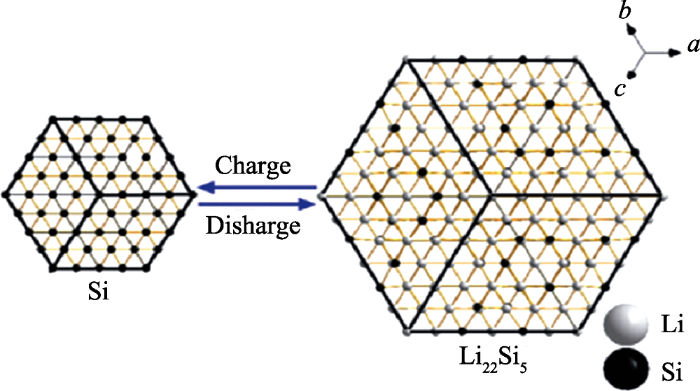

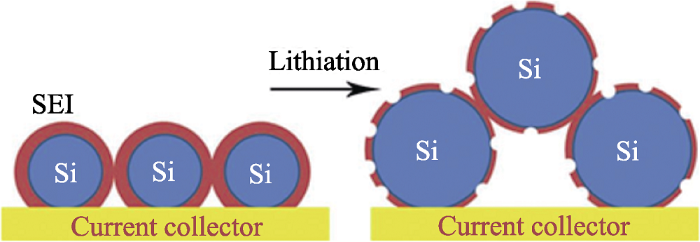

Illustration of Si volume expansion during charge and discharge[9 ] Fig. 2
图3 硅的失效机制示意图[13 ] Schematic of the failure mechanism of silicon[13 ] Fig. 3
2 硅基材料选择及设计 2.1 硅碳复合材料 2.1.1 低维化纳米硅碳复合材料 ...
... [
9 ]
Fig. 2
图3 硅的失效机制示意图[13 ] Schematic of the failure mechanism of silicon[13 ] Fig. 3
2 硅基材料选择及设计 2.1 硅碳复合材料 2.1.1 低维化纳米硅碳复合材料 ...
In situ, measurements of stress evolution in silicon thin films during electrochemical lithiation and delithiation
1
2012
... 硅在充放电过程中会发生巨大的体积膨胀效应, 如图2 晶胞示意图所示, 理论上嵌锂生成Li22 Si5 晶胞体积膨胀300%左右[9 ,10 ,11 ,12 ] .嵌锂过程中, 电解质会发生分解并沉积在硅表面形成SEI膜[13 ,14 ,15 ] .其失效机制如图3 所示, 由于脱嵌锂过程中硅体积的持续变化, 暴露在电解液中新的硅表面SEI膜厚度持续增加, 最终导致界面阻抗升高.研究表明, 亚稳态硅锂合金及硅与电解液发生化学反应, 造成锂离子的消耗, 增加了锂离子的扩散距离, 阻碍锂离子的顺利脱嵌, 最终造成硅基负极材料容量的损耗[16 ] . ...
On plastic deformation and fracture in Si films during electrochemical lithiation/delithiation cycling
1
2013
... 硅在充放电过程中会发生巨大的体积膨胀效应, 如图2 晶胞示意图所示, 理论上嵌锂生成Li22 Si5 晶胞体积膨胀300%左右[9 ,10 ,11 ,12 ] .嵌锂过程中, 电解质会发生分解并沉积在硅表面形成SEI膜[13 ,14 ,15 ] .其失效机制如图3 所示, 由于脱嵌锂过程中硅体积的持续变化, 暴露在电解液中新的硅表面SEI膜厚度持续增加, 最终导致界面阻抗升高.研究表明, 亚稳态硅锂合金及硅与电解液发生化学反应, 造成锂离子的消耗, 增加了锂离子的扩散距离, 阻碍锂离子的顺利脱嵌, 最终造成硅基负极材料容量的损耗[16 ] . ...
In situ electrochemical lithiation/delithiation observation of individual amorphous Si nanorods
1
2011
... 硅在充放电过程中会发生巨大的体积膨胀效应, 如图2 晶胞示意图所示, 理论上嵌锂生成Li22 Si5 晶胞体积膨胀300%左右[9 ,10 ,11 ,12 ] .嵌锂过程中, 电解质会发生分解并沉积在硅表面形成SEI膜[13 ,14 ,15 ] .其失效机制如图3 所示, 由于脱嵌锂过程中硅体积的持续变化, 暴露在电解液中新的硅表面SEI膜厚度持续增加, 最终导致界面阻抗升高.研究表明, 亚稳态硅锂合金及硅与电解液发生化学反应, 造成锂离子的消耗, 增加了锂离子的扩散距离, 阻碍锂离子的顺利脱嵌, 最终造成硅基负极材料容量的损耗[16 ] . ...
Silicon-based materials as high capacity anodes for next generation lithium ion batteries
3
2014
... 硅在充放电过程中会发生巨大的体积膨胀效应, 如图2 晶胞示意图所示, 理论上嵌锂生成Li22 Si5 晶胞体积膨胀300%左右[9 ,10 ,11 ,12 ] .嵌锂过程中, 电解质会发生分解并沉积在硅表面形成SEI膜[13 ,14 ,15 ] .其失效机制如图3 所示, 由于脱嵌锂过程中硅体积的持续变化, 暴露在电解液中新的硅表面SEI膜厚度持续增加, 最终导致界面阻抗升高.研究表明, 亚稳态硅锂合金及硅与电解液发生化学反应, 造成锂离子的消耗, 增加了锂离子的扩散距离, 阻碍锂离子的顺利脱嵌, 最终造成硅基负极材料容量的损耗[16 ] . ...
... [
13 ]
Schematic of the failure mechanism of silicon[13 ] Fig. 3
2 硅基材料选择及设计 2.1 硅碳复合材料 2.1.1 低维化纳米硅碳复合材料 ...
... [
13 ]
Fig. 3
2 硅基材料选择及设计 2.1 硅碳复合材料 2.1.1 低维化纳米硅碳复合材料 ...
Interface formed on high capacity silicon anode for lithium ion batteries
1
2007
... 硅在充放电过程中会发生巨大的体积膨胀效应, 如图2 晶胞示意图所示, 理论上嵌锂生成Li22 Si5 晶胞体积膨胀300%左右[9 ,10 ,11 ,12 ] .嵌锂过程中, 电解质会发生分解并沉积在硅表面形成SEI膜[13 ,14 ,15 ] .其失效机制如图3 所示, 由于脱嵌锂过程中硅体积的持续变化, 暴露在电解液中新的硅表面SEI膜厚度持续增加, 最终导致界面阻抗升高.研究表明, 亚稳态硅锂合金及硅与电解液发生化学反应, 造成锂离子的消耗, 增加了锂离子的扩散距离, 阻碍锂离子的顺利脱嵌, 最终造成硅基负极材料容量的损耗[16 ] . ...
Surface chemistry and morphology of the solid electrolyte interphase on silicon nanowire lithium-ion battery anodes
1
2009
... 硅在充放电过程中会发生巨大的体积膨胀效应, 如图2 晶胞示意图所示, 理论上嵌锂生成Li22 Si5 晶胞体积膨胀300%左右[9 ,10 ,11 ,12 ] .嵌锂过程中, 电解质会发生分解并沉积在硅表面形成SEI膜[13 ,14 ,15 ] .其失效机制如图3 所示, 由于脱嵌锂过程中硅体积的持续变化, 暴露在电解液中新的硅表面SEI膜厚度持续增加, 最终导致界面阻抗升高.研究表明, 亚稳态硅锂合金及硅与电解液发生化学反应, 造成锂离子的消耗, 增加了锂离子的扩散距离, 阻碍锂离子的顺利脱嵌, 最终造成硅基负极材料容量的损耗[16 ] . ...
Real-time NMR investigations of structural changes in silicon electrodes for lithium-ion batteries
1
2009
... 硅在充放电过程中会发生巨大的体积膨胀效应, 如图2 晶胞示意图所示, 理论上嵌锂生成Li22 Si5 晶胞体积膨胀300%左右[9 ,10 ,11 ,12 ] .嵌锂过程中, 电解质会发生分解并沉积在硅表面形成SEI膜[13 ,14 ,15 ] .其失效机制如图3 所示, 由于脱嵌锂过程中硅体积的持续变化, 暴露在电解液中新的硅表面SEI膜厚度持续增加, 最终导致界面阻抗升高.研究表明, 亚稳态硅锂合金及硅与电解液发生化学反应, 造成锂离子的消耗, 增加了锂离子的扩散距离, 阻碍锂离子的顺利脱嵌, 最终造成硅基负极材料容量的损耗[16 ] . ...
Failure modes of silicon powder negative electrode in lithium secondary batteries
1
2004
... 研究者倾向对硅颗粒纳米化处理, 其具有较好的电化学循环性能.但当硅颗粒尺寸小于100 nm时, 在充放电过程中大的比表面积会与电解液发生更多的接触, 形成更多的SEI膜, 且细小的纳米颗粒容易发生团聚而加快容量的衰减, 故通常引入碳材料, 设计出纳米硅管、薄膜等低维化的硅碳复合材料[17 ,18 ,19 ] .Kim等[20 ] 通过镁热还原法制备的CNT@mp-Si纳米多孔硅管的电极放电容量300次循环后为1019 mAh/g, 对应的库仑效率为99.6%(见图4 ).可见硅纳米管较大的空间有效改善了体积膨胀, 材料具有优异的循环性能.此外, 二维化的硅薄膜能够很好地缓冲硅原子体积膨胀, 减少机械应力的产生, 进而提高硅基材料的循环稳定性[21 ,22 ,23 ,24 ] .Tong等[24 ] 通过磁溅射方法合成了非晶硅/碳(a-Si/C)多层薄膜,制备的微米级a-Si/C多层薄膜(1.1 mm)表现出良好的循环性能, 超过200个周期容量为1900 mAh/g. ...
The crystal structural evolution of nano-Si anode caused by lithium insertion and extraction at room temperature
1
2000
... 研究者倾向对硅颗粒纳米化处理, 其具有较好的电化学循环性能.但当硅颗粒尺寸小于100 nm时, 在充放电过程中大的比表面积会与电解液发生更多的接触, 形成更多的SEI膜, 且细小的纳米颗粒容易发生团聚而加快容量的衰减, 故通常引入碳材料, 设计出纳米硅管、薄膜等低维化的硅碳复合材料[17 ,18 ,19 ] .Kim等[20 ] 通过镁热还原法制备的CNT@mp-Si纳米多孔硅管的电极放电容量300次循环后为1019 mAh/g, 对应的库仑效率为99.6%(见图4 ).可见硅纳米管较大的空间有效改善了体积膨胀, 材料具有优异的循环性能.此外, 二维化的硅薄膜能够很好地缓冲硅原子体积膨胀, 减少机械应力的产生, 进而提高硅基材料的循环稳定性[21 ,22 ,23 ,24 ] .Tong等[24 ] 通过磁溅射方法合成了非晶硅/碳(a-Si/C)多层薄膜,制备的微米级a-Si/C多层薄膜(1.1 mm)表现出良好的循环性能, 超过200个周期容量为1900 mAh/g. ...
Hydrothermal synthesis of nano-silicon from a silica sol and its use in lithium ion batteries
1
2015
... 研究者倾向对硅颗粒纳米化处理, 其具有较好的电化学循环性能.但当硅颗粒尺寸小于100 nm时, 在充放电过程中大的比表面积会与电解液发生更多的接触, 形成更多的SEI膜, 且细小的纳米颗粒容易发生团聚而加快容量的衰减, 故通常引入碳材料, 设计出纳米硅管、薄膜等低维化的硅碳复合材料[17 ,18 ,19 ] .Kim等[20 ] 通过镁热还原法制备的CNT@mp-Si纳米多孔硅管的电极放电容量300次循环后为1019 mAh/g, 对应的库仑效率为99.6%(见图4 ).可见硅纳米管较大的空间有效改善了体积膨胀, 材料具有优异的循环性能.此外, 二维化的硅薄膜能够很好地缓冲硅原子体积膨胀, 减少机械应力的产生, 进而提高硅基材料的循环稳定性[21 ,22 ,23 ,24 ] .Tong等[24 ] 通过磁溅射方法合成了非晶硅/碳(a-Si/C)多层薄膜,制备的微米级a-Si/C多层薄膜(1.1 mm)表现出良好的循环性能, 超过200个周期容量为1900 mAh/g. ...
Meso-porous silicon-coated carbon nanotube as an anode for lithium-ion battery
3
2016
... 研究者倾向对硅颗粒纳米化处理, 其具有较好的电化学循环性能.但当硅颗粒尺寸小于100 nm时, 在充放电过程中大的比表面积会与电解液发生更多的接触, 形成更多的SEI膜, 且细小的纳米颗粒容易发生团聚而加快容量的衰减, 故通常引入碳材料, 设计出纳米硅管、薄膜等低维化的硅碳复合材料[17 ,18 ,19 ] .Kim等[20 ] 通过镁热还原法制备的CNT@mp-Si纳米多孔硅管的电极放电容量300次循环后为1019 mAh/g, 对应的库仑效率为99.6%(见图4 ).可见硅纳米管较大的空间有效改善了体积膨胀, 材料具有优异的循环性能.此外, 二维化的硅薄膜能够很好地缓冲硅原子体积膨胀, 减少机械应力的产生, 进而提高硅基材料的循环稳定性[21 ,22 ,23 ,24 ] .Tong等[24 ] 通过磁溅射方法合成了非晶硅/碳(a-Si/C)多层薄膜,制备的微米级a-Si/C多层薄膜(1.1 mm)表现出良好的循环性能, 超过200个周期容量为1900 mAh/g. ...
... [
20 ]

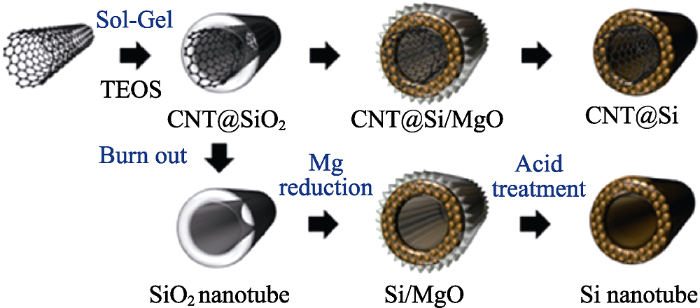

The composite map of synthesis of CNT@mp-Si and meso-porous Si nanotube [20 ] Fig. 4
2.1.2 三维化核壳硅碳复合材料 ...
... [
20 ]
Fig. 4
2.1.2 三维化核壳硅碳复合材料 ...
Nanostructured thin film electrodes for lithium storage and all-solid-state thin-film lithium batteries
1
2013
... 研究者倾向对硅颗粒纳米化处理, 其具有较好的电化学循环性能.但当硅颗粒尺寸小于100 nm时, 在充放电过程中大的比表面积会与电解液发生更多的接触, 形成更多的SEI膜, 且细小的纳米颗粒容易发生团聚而加快容量的衰减, 故通常引入碳材料, 设计出纳米硅管、薄膜等低维化的硅碳复合材料[17 ,18 ,19 ] .Kim等[20 ] 通过镁热还原法制备的CNT@mp-Si纳米多孔硅管的电极放电容量300次循环后为1019 mAh/g, 对应的库仑效率为99.6%(见图4 ).可见硅纳米管较大的空间有效改善了体积膨胀, 材料具有优异的循环性能.此外, 二维化的硅薄膜能够很好地缓冲硅原子体积膨胀, 减少机械应力的产生, 进而提高硅基材料的循环稳定性[21 ,22 ,23 ,24 ] .Tong等[24 ] 通过磁溅射方法合成了非晶硅/碳(a-Si/C)多层薄膜,制备的微米级a-Si/C多层薄膜(1.1 mm)表现出良好的循环性能, 超过200个周期容量为1900 mAh/g. ...
Amorphous silicon- carbon based nano-scale thin film anode materials for lithium ion batteries. Electrochim
1
2011
... 研究者倾向对硅颗粒纳米化处理, 其具有较好的电化学循环性能.但当硅颗粒尺寸小于100 nm时, 在充放电过程中大的比表面积会与电解液发生更多的接触, 形成更多的SEI膜, 且细小的纳米颗粒容易发生团聚而加快容量的衰减, 故通常引入碳材料, 设计出纳米硅管、薄膜等低维化的硅碳复合材料[17 ,18 ,19 ] .Kim等[20 ] 通过镁热还原法制备的CNT@mp-Si纳米多孔硅管的电极放电容量300次循环后为1019 mAh/g, 对应的库仑效率为99.6%(见图4 ).可见硅纳米管较大的空间有效改善了体积膨胀, 材料具有优异的循环性能.此外, 二维化的硅薄膜能够很好地缓冲硅原子体积膨胀, 减少机械应力的产生, 进而提高硅基材料的循环稳定性[21 ,22 ,23 ,24 ] .Tong等[24 ] 通过磁溅射方法合成了非晶硅/碳(a-Si/C)多层薄膜,制备的微米级a-Si/C多层薄膜(1.1 mm)表现出良好的循环性能, 超过200个周期容量为1900 mAh/g. ...
Periodic porous silicon thin films with interconnected channels as durable anode materials for lithium ion batteries
1
2014
... 研究者倾向对硅颗粒纳米化处理, 其具有较好的电化学循环性能.但当硅颗粒尺寸小于100 nm时, 在充放电过程中大的比表面积会与电解液发生更多的接触, 形成更多的SEI膜, 且细小的纳米颗粒容易发生团聚而加快容量的衰减, 故通常引入碳材料, 设计出纳米硅管、薄膜等低维化的硅碳复合材料[17 ,18 ,19 ] .Kim等[20 ] 通过镁热还原法制备的CNT@mp-Si纳米多孔硅管的电极放电容量300次循环后为1019 mAh/g, 对应的库仑效率为99.6%(见图4 ).可见硅纳米管较大的空间有效改善了体积膨胀, 材料具有优异的循环性能.此外, 二维化的硅薄膜能够很好地缓冲硅原子体积膨胀, 减少机械应力的产生, 进而提高硅基材料的循环稳定性[21 ,22 ,23 ,24 ] .Tong等[24 ] 通过磁溅射方法合成了非晶硅/碳(a-Si/C)多层薄膜,制备的微米级a-Si/C多层薄膜(1.1 mm)表现出良好的循环性能, 超过200个周期容量为1900 mAh/g. ...
Magnetic sputtered amorphous Si/C multilayer thin films as anode materials for lithium ion batteries
2
2014
... 研究者倾向对硅颗粒纳米化处理, 其具有较好的电化学循环性能.但当硅颗粒尺寸小于100 nm时, 在充放电过程中大的比表面积会与电解液发生更多的接触, 形成更多的SEI膜, 且细小的纳米颗粒容易发生团聚而加快容量的衰减, 故通常引入碳材料, 设计出纳米硅管、薄膜等低维化的硅碳复合材料[17 ,18 ,19 ] .Kim等[20 ] 通过镁热还原法制备的CNT@mp-Si纳米多孔硅管的电极放电容量300次循环后为1019 mAh/g, 对应的库仑效率为99.6%(见图4 ).可见硅纳米管较大的空间有效改善了体积膨胀, 材料具有优异的循环性能.此外, 二维化的硅薄膜能够很好地缓冲硅原子体积膨胀, 减少机械应力的产生, 进而提高硅基材料的循环稳定性[21 ,22 ,23 ,24 ] .Tong等[24 ] 通过磁溅射方法合成了非晶硅/碳(a-Si/C)多层薄膜,制备的微米级a-Si/C多层薄膜(1.1 mm)表现出良好的循环性能, 超过200个周期容量为1900 mAh/g. ...
... [24 ]通过磁溅射方法合成了非晶硅/碳(a-Si/C)多层薄膜,制备的微米级a-Si/C多层薄膜(1.1 mm)表现出良好的循环性能, 超过200个周期容量为1900 mAh/g. ...
A pomegranate-inspired nanoscale design for large-volume-change lithium battery anodes
6
2014
... 硅基材料的核壳结构是通过系列设计方法将硅与其它材料包覆起来而形成的特殊结构, 多孔结构有利于锂离子快速传输, 且能有效缓冲循环过程中的体积膨胀[25 ,26 ,27 ,28 ,29 ,30 ,31 ,32 ,33 ] .多孔硅结构主要分为实心核壳结构和中空核壳结构两大类. ...
... Cui Yi团队[25 ] 设计了一种石榴状的纳米硅碳材料(图5 ), 首先实心纳米硅颗粒外层包覆了有膨胀空间的碳层, 然后多个颗粒复合组装, 在其表面再包覆一层碳层, 最终形成微米级的实心核壳硅碳颗粒, 且经过循环后颗粒表面形成稳定的SEI膜.其在1000次循环后保持97%的容量, 库伦效率达到99.87%, 比容量可达1160 mAh/g.Xie等[26 ] 设计出一种新型的实心蛋黄壳Si@C@void@C 纳米复合颗粒(图6 ).与Si@void@C材料相比, 所得的Si@C@void@C结构引入Si@C颗粒, 而不是像蛋黄一样切断.这种额外的内部碳壳结构可以为Si核之间提供更好的电子传输和外部碳壳, 具有更小的电荷转移阻抗.同时, 内外碳壳共同作用, 有效地完全覆盖实心Si颗粒, 从而防止电极材料与电解质直接接触而发生不可逆反应.Si@C@void@C的初始充电容量高达1910 mAh/g, 并在50个周期后保持71%的容量. ...
... [
25 ]

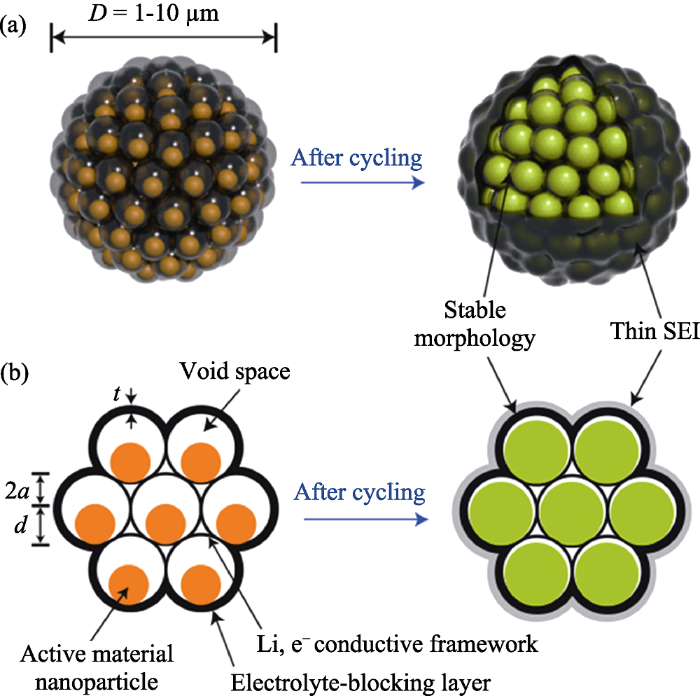

Schematic of the pomegranate-inspired design[25 ] (a) Three dimensional view and (b) simplified two-dimensional cross-section view Fig. 5
图6 (a)新型实心核壳Si@C@void@C的形成过程示意图, (b)原料Si、(c)Si@SiO2 @C、(d) Si@void@C、(e) Si@C、(f) Si@C@SiO2 @C和(g) Si@C@void@C的TEM照片[26 ] (a) Schematic diagram of the novel core-shell Si@C@void@C, TEM images of (b) raw Si, (c) Si@SiO2 @C, (d) Si@void@C, (e) Si@C, (f) Si@C@SiO2 @C, and (g) Si@C@void@C[26 ] Fig. 6
2.1.2.2 中空核壳硅碳材料 ...
... [
25 ](a) Three dimensional view and (b) simplified two-dimensional cross-section view
Fig. 5
图6 (a)新型实心核壳Si@C@void@C的形成过程示意图, (b)原料Si、(c)Si@SiO2 @C、(d) Si@void@C、(e) Si@C、(f) Si@C@SiO2 @C和(g) Si@C@void@C的TEM照片[26 ] (a) Schematic diagram of the novel core-shell Si@C@void@C, TEM images of (b) raw Si, (c) Si@SiO2 @C, (d) Si@void@C, (e) Si@C, (f) Si@C@SiO2 @C, and (g) Si@C@void@C[26 ] Fig. 6
2.1.2.2 中空核壳硅碳材料 ...
... 3) 硅基材料的导电性较差, 故在硅基材料中引入金属元素, 设计提高硅基材料的导电性和循环性能的硅/金属复合材料结构也将是今后一个研究热点.

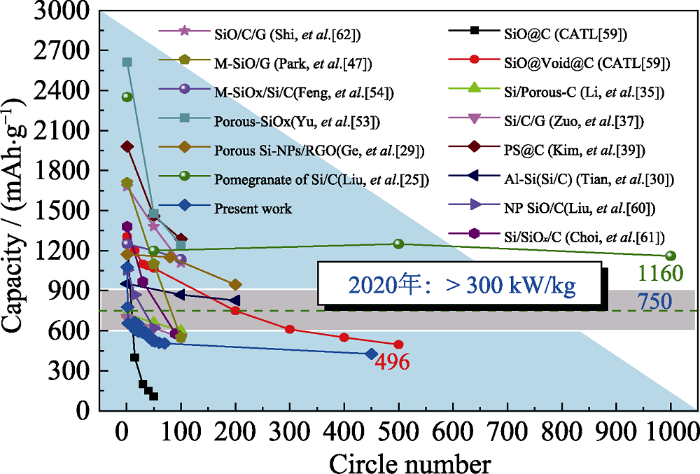

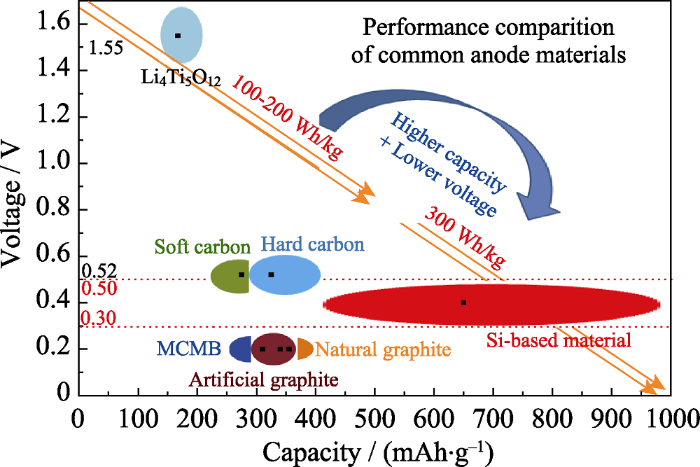

图13 几种典型硅基负极材料性能对比[25 ,30 , 35 -39 ,47 ,53 -54 ,59 -62 ] Performance comparisons of common Si-based anode materials[25 , 30 , 35 -39 , 47 , 53 -54 , 59 -62 ] Fig. 13
...
... [
25 ,
30 ,
35 -
39 ,
47 ,
53 -
54 ,
59 -
62 ]
Fig. 13
...
Core-shell yolk-shell Si@C@Void@C nanohybrids as advanced lithium ion battery anodes with good electronic conductivity and corrosion resistance
4
2017
... 硅基材料的核壳结构是通过系列设计方法将硅与其它材料包覆起来而形成的特殊结构, 多孔结构有利于锂离子快速传输, 且能有效缓冲循环过程中的体积膨胀[25 ,26 ,27 ,28 ,29 ,30 ,31 ,32 ,33 ] .多孔硅结构主要分为实心核壳结构和中空核壳结构两大类. ...
... Cui Yi团队[25 ] 设计了一种石榴状的纳米硅碳材料(图5 ), 首先实心纳米硅颗粒外层包覆了有膨胀空间的碳层, 然后多个颗粒复合组装, 在其表面再包覆一层碳层, 最终形成微米级的实心核壳硅碳颗粒, 且经过循环后颗粒表面形成稳定的SEI膜.其在1000次循环后保持97%的容量, 库伦效率达到99.87%, 比容量可达1160 mAh/g.Xie等[26 ] 设计出一种新型的实心蛋黄壳Si@C@void@C 纳米复合颗粒(图6 ).与Si@void@C材料相比, 所得的Si@C@void@C结构引入Si@C颗粒, 而不是像蛋黄一样切断.这种额外的内部碳壳结构可以为Si核之间提供更好的电子传输和外部碳壳, 具有更小的电荷转移阻抗.同时, 内外碳壳共同作用, 有效地完全覆盖实心Si颗粒, 从而防止电极材料与电解质直接接触而发生不可逆反应.Si@C@void@C的初始充电容量高达1910 mAh/g, 并在50个周期后保持71%的容量. ...
... [
26 ]

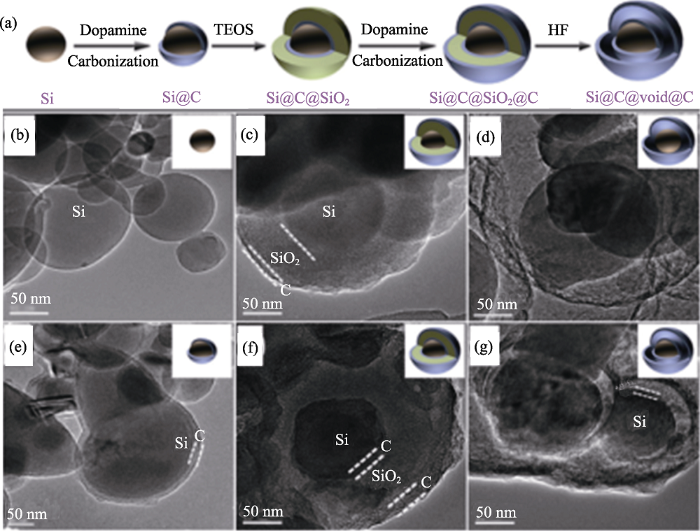

(a) Schematic diagram of the novel core-shell Si@C@void@C, TEM images of (b) raw Si, (c) Si@SiO2 @C, (d) Si@void@C, (e) Si@C, (f) Si@C@SiO2 @C, and (g) Si@C@void@C[26 ] Fig. 6
2.1.2.2 中空核壳硅碳材料 ...
... [
26 ]
Fig. 6
2.1.2.2 中空核壳硅碳材料 ...
High-performance macro porous bulk silicon anodes synthesized by template-free chemical etching
3
2012
... 硅基材料的核壳结构是通过系列设计方法将硅与其它材料包覆起来而形成的特殊结构, 多孔结构有利于锂离子快速传输, 且能有效缓冲循环过程中的体积膨胀[25 ,26 ,27 ,28 ,29 ,30 ,31 ,32 ,33 ] .多孔硅结构主要分为实心核壳结构和中空核壳结构两大类. ...
... 虽然实心核壳结构能够改善硅材料的电化学性能, 但随着循环次数的增多, 实心硅颗粒仍会面临体积膨胀问题, 包覆表面的材料往往会产生裂纹从而丧失特有的结构功能.因此若活性硅材料本身具有一定的空隙结构, 可以为充放电过程中的体积膨胀提供首要缓冲空间, 从而进一步提高材料的循环性能[27 ,28 ,29 ] .Bang等[27 ] 利用Ag作为金属催化剂, 在HF和H2 O2 的混合液中诱导腐蚀微米硅颗粒, 得到多孔硅颗粒(图7 ), 对其包碳处理后的核壳复合材料, 首次比容量达到2050 mAh/g, 50个周期后的容量保持率为87%.Ge等[28 ,29 ] 利用Ag作为金属催化剂处理得到具有多孔结构的纳米硅, 再用CVD法制备得到多孔硅/碳复合材料, 其在0.5C 下, 200个周期后仍有945 mAh/g的可逆比容量. ...
... [27 ]利用Ag作为金属催化剂, 在HF和H2 O2 的混合液中诱导腐蚀微米硅颗粒, 得到多孔硅颗粒(图7 ), 对其包碳处理后的核壳复合材料, 首次比容量达到2050 mAh/g, 50个周期后的容量保持率为87%.Ge等[28 ,29 ] 利用Ag作为金属催化剂处理得到具有多孔结构的纳米硅, 再用CVD法制备得到多孔硅/碳复合材料, 其在0.5C 下, 200个周期后仍有945 mAh/g的可逆比容量. ...
Large-scale fabrication, 3D tomography, and lithium-ion battery application of porous silicon
5
2014
... 硅基材料的核壳结构是通过系列设计方法将硅与其它材料包覆起来而形成的特殊结构, 多孔结构有利于锂离子快速传输, 且能有效缓冲循环过程中的体积膨胀[25 ,26 ,27 ,28 ,29 ,30 ,31 ,32 ,33 ] .多孔硅结构主要分为实心核壳结构和中空核壳结构两大类. ...
... 虽然实心核壳结构能够改善硅材料的电化学性能, 但随着循环次数的增多, 实心硅颗粒仍会面临体积膨胀问题, 包覆表面的材料往往会产生裂纹从而丧失特有的结构功能.因此若活性硅材料本身具有一定的空隙结构, 可以为充放电过程中的体积膨胀提供首要缓冲空间, 从而进一步提高材料的循环性能[27 ,28 ,29 ] .Bang等[27 ] 利用Ag作为金属催化剂, 在HF和H2 O2 的混合液中诱导腐蚀微米硅颗粒, 得到多孔硅颗粒(图7 ), 对其包碳处理后的核壳复合材料, 首次比容量达到2050 mAh/g, 50个周期后的容量保持率为87%.Ge等[28 ,29 ] 利用Ag作为金属催化剂处理得到具有多孔结构的纳米硅, 再用CVD法制备得到多孔硅/碳复合材料, 其在0.5C 下, 200个周期后仍有945 mAh/g的可逆比容量. ...
... [28 ,29 ]利用Ag作为金属催化剂处理得到具有多孔结构的纳米硅, 再用CVD法制备得到多孔硅/碳复合材料, 其在0.5C 下, 200个周期后仍有945 mAh/g的可逆比容量. ...
... [
28 ]

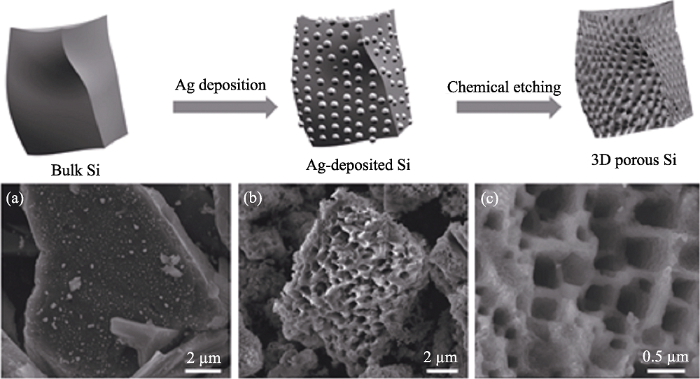

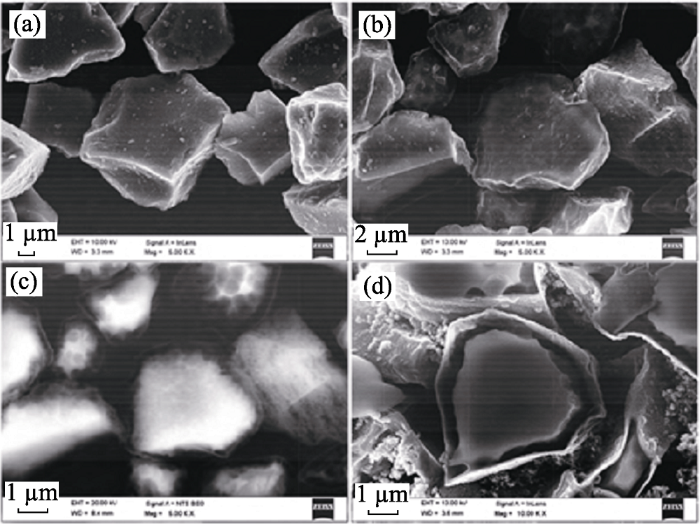

Scanning diagrams of (a) Ag-deposited on Si and (b, c) metal induced etching Si[28 ] Fig. 7
Tian等[30 ] 将大量低成本Al-Si合金铸锭通过酸蚀刻, 球磨和碳化处理合成了由20 nm碳涂覆的二次Si组成的微米尺寸Si/C复合材料(图8 ).纳米多孔Si/C复合材料在电流密度为50 mA/g时, 初始容量为1182 mAh/g, 300个循环后保持86.8%的容量. ...
... [
28 ]
Fig. 7
Tian等[30 ] 将大量低成本Al-Si合金铸锭通过酸蚀刻, 球磨和碳化处理合成了由20 nm碳涂覆的二次Si组成的微米尺寸Si/C复合材料(图8 ).纳米多孔Si/C复合材料在电流密度为50 mA/g时, 初始容量为1182 mAh/g, 300个循环后保持86.8%的容量. ...
Scalable preparation of porous silicon nanoparticles and their application for lithium-ion battery anodes
3
2013
... 硅基材料的核壳结构是通过系列设计方法将硅与其它材料包覆起来而形成的特殊结构, 多孔结构有利于锂离子快速传输, 且能有效缓冲循环过程中的体积膨胀[25 ,26 ,27 ,28 ,29 ,30 ,31 ,32 ,33 ] .多孔硅结构主要分为实心核壳结构和中空核壳结构两大类. ...
... 虽然实心核壳结构能够改善硅材料的电化学性能, 但随着循环次数的增多, 实心硅颗粒仍会面临体积膨胀问题, 包覆表面的材料往往会产生裂纹从而丧失特有的结构功能.因此若活性硅材料本身具有一定的空隙结构, 可以为充放电过程中的体积膨胀提供首要缓冲空间, 从而进一步提高材料的循环性能[27 ,28 ,29 ] .Bang等[27 ] 利用Ag作为金属催化剂, 在HF和H2 O2 的混合液中诱导腐蚀微米硅颗粒, 得到多孔硅颗粒(图7 ), 对其包碳处理后的核壳复合材料, 首次比容量达到2050 mAh/g, 50个周期后的容量保持率为87%.Ge等[28 ,29 ] 利用Ag作为金属催化剂处理得到具有多孔结构的纳米硅, 再用CVD法制备得到多孔硅/碳复合材料, 其在0.5C 下, 200个周期后仍有945 mAh/g的可逆比容量. ...
... ,29 ]利用Ag作为金属催化剂处理得到具有多孔结构的纳米硅, 再用CVD法制备得到多孔硅/碳复合材料, 其在0.5C 下, 200个周期后仍有945 mAh/g的可逆比容量. ...
Micro-sized nano-porous Si/C anodes for lithium ion batteries
6
2015
... 硅基材料的核壳结构是通过系列设计方法将硅与其它材料包覆起来而形成的特殊结构, 多孔结构有利于锂离子快速传输, 且能有效缓冲循环过程中的体积膨胀[25 ,26 ,27 ,28 ,29 ,30 ,31 ,32 ,33 ] .多孔硅结构主要分为实心核壳结构和中空核壳结构两大类. ...
... Tian等[30 ] 将大量低成本Al-Si合金铸锭通过酸蚀刻, 球磨和碳化处理合成了由20 nm碳涂覆的二次Si组成的微米尺寸Si/C复合材料(图8 ).纳米多孔Si/C复合材料在电流密度为50 mA/g时, 初始容量为1182 mAh/g, 300个循环后保持86.8%的容量. ...
... [
30 ]

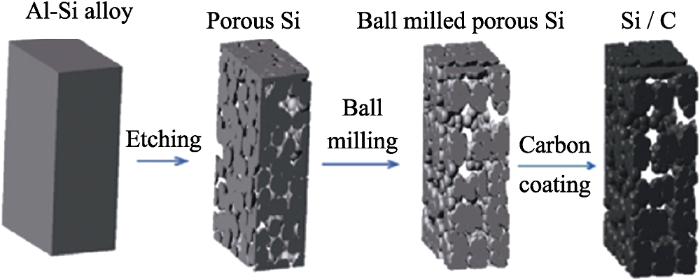

Schematic illustration of the preparation process from Al-Si alloy to the Si/C composite[30 ] Fig. 8
综上所述, 在硅材料不同维度化结构设计中, 碳是最常用来与硅基材料复合.碳与硅复合能够降低材料整体体积膨胀, 同时起到抑制活性物质颗粒团聚的作用, 此外碳的电导率较高, 与常规电解液相容性好, 复合材料一般具有良好的循环稳定性能和优异的导电性[34 ] .碳材料可分为传统和新型两类, 其中传统碳材料主要包括软碳、硬碳、中间相碳微球、人造石墨、天然石墨、炭黑等, 新型碳材料主要有碳纳米管/线和石墨烯等.目前, 新型碳材料在学术科研上被广泛关注, 但相比新型碳材料的使用, 传统热解碳材料的成本低, 适于商业化应用推广. ...
... [
30 ]
Fig. 8
综上所述, 在硅材料不同维度化结构设计中, 碳是最常用来与硅基材料复合.碳与硅复合能够降低材料整体体积膨胀, 同时起到抑制活性物质颗粒团聚的作用, 此外碳的电导率较高, 与常规电解液相容性好, 复合材料一般具有良好的循环稳定性能和优异的导电性[34 ] .碳材料可分为传统和新型两类, 其中传统碳材料主要包括软碳、硬碳、中间相碳微球、人造石墨、天然石墨、炭黑等, 新型碳材料主要有碳纳米管/线和石墨烯等.目前, 新型碳材料在学术科研上被广泛关注, 但相比新型碳材料的使用, 传统热解碳材料的成本低, 适于商业化应用推广. ...
... 3) 硅基材料的导电性较差, 故在硅基材料中引入金属元素, 设计提高硅基材料的导电性和循环性能的硅/金属复合材料结构也将是今后一个研究热点.
图13 几种典型硅基负极材料性能对比[25 ,30 , 35 -39 ,47 ,53 -54 ,59 -62 ] Performance comparisons of common Si-based anode materials[25 , 30 , 35 -39 , 47 , 53 -54 , 59 -62 ] Fig. 13
...
... ,
30 ,
35 -
39 ,
47 ,
53 -
54 ,
59 -
62 ]
Fig. 13
...
A yolk-shell design for stabilized and scalable Li-ion battery alloy anodes
1
2012
... 硅基材料的核壳结构是通过系列设计方法将硅与其它材料包覆起来而形成的特殊结构, 多孔结构有利于锂离子快速传输, 且能有效缓冲循环过程中的体积膨胀[25 ,26 ,27 ,28 ,29 ,30 ,31 ,32 ,33 ] .多孔硅结构主要分为实心核壳结构和中空核壳结构两大类. ...
Three-dimensional porous silicon particles for use in high-performance lithium secondary batteries
1
2008
... 硅基材料的核壳结构是通过系列设计方法将硅与其它材料包覆起来而形成的特殊结构, 多孔结构有利于锂离子快速传输, 且能有效缓冲循环过程中的体积膨胀[25 ,26 ,27 ,28 ,29 ,30 ,31 ,32 ,33 ] .多孔硅结构主要分为实心核壳结构和中空核壳结构两大类. ...
Free-standing Si/graphene paper using Si nanoparticles synthesized by acid-etching Al-Si alloy powder for high-stability Li-ion battery anodes. Electrochim
1
2016
... 硅基材料的核壳结构是通过系列设计方法将硅与其它材料包覆起来而形成的特殊结构, 多孔结构有利于锂离子快速传输, 且能有效缓冲循环过程中的体积膨胀[25 ,26 ,27 ,28 ,29 ,30 ,31 ,32 ,33 ] .多孔硅结构主要分为实心核壳结构和中空核壳结构两大类. ...
Propylene sulfite as film-forming electrolyte additive in lithium ion batteries
1
1999
... 综上所述, 在硅材料不同维度化结构设计中, 碳是最常用来与硅基材料复合.碳与硅复合能够降低材料整体体积膨胀, 同时起到抑制活性物质颗粒团聚的作用, 此外碳的电导率较高, 与常规电解液相容性好, 复合材料一般具有良好的循环稳定性能和优异的导电性[34 ] .碳材料可分为传统和新型两类, 其中传统碳材料主要包括软碳、硬碳、中间相碳微球、人造石墨、天然石墨、炭黑等, 新型碳材料主要有碳纳米管/线和石墨烯等.目前, 新型碳材料在学术科研上被广泛关注, 但相比新型碳材料的使用, 传统热解碳材料的成本低, 适于商业化应用推广. ...
Facile spray-drying/pyrolysis synjournal of core-shell structure graphite/silicon-porous carbon composite as a superior anode for Li-ion batteries
2
2014
... 3) 硅基材料的导电性较差, 故在硅基材料中引入金属元素, 设计提高硅基材料的导电性和循环性能的硅/金属复合材料结构也将是今后一个研究热点.
图13 几种典型硅基负极材料性能对比[25 ,30 , 35 -39 ,47 ,53 -54 ,59 -62 ] Performance comparisons of common Si-based anode materials[25 , 30 , 35 -39 , 47 , 53 -54 , 59 -62 ] Fig. 13
...
... ,
35 -
39 ,
47 ,
53 -
54 ,
59 -
62 ]
Fig. 13
...
Micro-sized spherical silicon@carbon@graphene prepared by spray drying as anode material for lithium-ion batteries
0
2017
Electrochemical stability of silicon/ carbon composite anode for lithium ion batteries. Electrochim
0
2007
Mesoporous silicon sponge as an anti- pulverization structure for high-performance lithium-ion battery anodes
0
2014
Amorphous carbon-coated prickle-like silicon of micro and nano hybrid anode materials for lithium-ion batteries
2
2014
... 3) 硅基材料的导电性较差, 故在硅基材料中引入金属元素, 设计提高硅基材料的导电性和循环性能的硅/金属复合材料结构也将是今后一个研究热点.
图13 几种典型硅基负极材料性能对比[25 ,30 , 35 -39 ,47 ,53 -54 ,59 -62 ] Performance comparisons of common Si-based anode materials[25 , 30 , 35 -39 , 47 , 53 -54 , 59 -62 ] Fig. 13
...
... -
39 ,
47 ,
53 -
54 ,
59 -
62 ]
Fig. 13
...
Microstructures and electrochemical performances of nano-sized SiOx (1.18≤ x ≤1.83) as an anode material for a lithium(Li)-ion battery
1
2013
... SiOx 材料主要由Si与SiO2 或者Si和O2 在高温高真空下或惰性气氛下蒸镀制得(简称气相法)[40 ,41 ] , 本课题组采用Si与SiO2 在高温高真空条件下电子束蒸镀得到SiOx 材料, 开展了部分SiOx 负极材料结构改性的工作. SiOx 是一种结构相对复杂的非晶材料, ICM (Interface Clusters Mixture) 模型认为, SiOx 是由纳米Si、团簇分布SiO2 及亚氧化硅界面构成, 亚氧化界面区域占整体体积的比例介于20%到25%之间[42 ,43 ] .SiOx 材料的电化学机理与单质Si有所区别, 首先SiOx 与锂离子反应形成纳米Si、Li2 O及锂硅酸盐, 生成的Li2 O及锂硅酸盐主要抑制纳米Si颗粒发生团聚, 起到缓冲体积膨胀的作用[44 ,45 ] .如图9 所示, Phillipe等[46 ] 通过硬质和软质XPS研究了硅纳米粒子和SiO2 层的界面机制, 类似于不成比例的SiOx 纳米结构, 有助于理解SEI膜形成机制.其中, SiOx 材料的充放电机理一般可表示如下: ...
Electrochemical behaviors of nonstoichiometric silicon suboxides (SiOx ) film prepared by reactive evaporation for lithium rechargeable batteries
1
2013
... SiOx 材料主要由Si与SiO2 或者Si和O2 在高温高真空下或惰性气氛下蒸镀制得(简称气相法)[40 ,41 ] , 本课题组采用Si与SiO2 在高温高真空条件下电子束蒸镀得到SiOx 材料, 开展了部分SiOx 负极材料结构改性的工作. SiOx 是一种结构相对复杂的非晶材料, ICM (Interface Clusters Mixture) 模型认为, SiOx 是由纳米Si、团簇分布SiO2 及亚氧化硅界面构成, 亚氧化界面区域占整体体积的比例介于20%到25%之间[42 ,43 ] .SiOx 材料的电化学机理与单质Si有所区别, 首先SiOx 与锂离子反应形成纳米Si、Li2 O及锂硅酸盐, 生成的Li2 O及锂硅酸盐主要抑制纳米Si颗粒发生团聚, 起到缓冲体积膨胀的作用[44 ,45 ] .如图9 所示, Phillipe等[46 ] 通过硬质和软质XPS研究了硅纳米粒子和SiO2 层的界面机制, 类似于不成比例的SiOx 纳米结构, 有助于理解SEI膜形成机制.其中, SiOx 材料的充放电机理一般可表示如下: ...
TEM investigation on the structure of amorphous silicon monoxide. J. Non-Cryst
1
2003
... SiOx 材料主要由Si与SiO2 或者Si和O2 在高温高真空下或惰性气氛下蒸镀制得(简称气相法)[40 ,41 ] , 本课题组采用Si与SiO2 在高温高真空条件下电子束蒸镀得到SiOx 材料, 开展了部分SiOx 负极材料结构改性的工作. SiOx 是一种结构相对复杂的非晶材料, ICM (Interface Clusters Mixture) 模型认为, SiOx 是由纳米Si、团簇分布SiO2 及亚氧化硅界面构成, 亚氧化界面区域占整体体积的比例介于20%到25%之间[42 ,43 ] .SiOx 材料的电化学机理与单质Si有所区别, 首先SiOx 与锂离子反应形成纳米Si、Li2 O及锂硅酸盐, 生成的Li2 O及锂硅酸盐主要抑制纳米Si颗粒发生团聚, 起到缓冲体积膨胀的作用[44 ,45 ] .如图9 所示, Phillipe等[46 ] 通过硬质和软质XPS研究了硅纳米粒子和SiO2 层的界面机制, 类似于不成比例的SiOx 纳米结构, 有助于理解SEI膜形成机制.其中, SiOx 材料的充放电机理一般可表示如下: ...
An interface clusters mixture model for the structure of amorphous silicon monoxide (SiO). J. Non-Cryst
1
2003
... SiOx 材料主要由Si与SiO2 或者Si和O2 在高温高真空下或惰性气氛下蒸镀制得(简称气相法)[40 ,41 ] , 本课题组采用Si与SiO2 在高温高真空条件下电子束蒸镀得到SiOx 材料, 开展了部分SiOx 负极材料结构改性的工作. SiOx 是一种结构相对复杂的非晶材料, ICM (Interface Clusters Mixture) 模型认为, SiOx 是由纳米Si、团簇分布SiO2 及亚氧化硅界面构成, 亚氧化界面区域占整体体积的比例介于20%到25%之间[42 ,43 ] .SiOx 材料的电化学机理与单质Si有所区别, 首先SiOx 与锂离子反应形成纳米Si、Li2 O及锂硅酸盐, 生成的Li2 O及锂硅酸盐主要抑制纳米Si颗粒发生团聚, 起到缓冲体积膨胀的作用[44 ,45 ] .如图9 所示, Phillipe等[46 ] 通过硬质和软质XPS研究了硅纳米粒子和SiO2 层的界面机制, 类似于不成比例的SiOx 纳米结构, 有助于理解SEI膜形成机制.其中, SiOx 材料的充放电机理一般可表示如下: ...
Facile preparation and electrochemical properties of amorphous SiO2 /C composite as anode material for lithium ion batteries
1
2013
... SiOx 材料主要由Si与SiO2 或者Si和O2 在高温高真空下或惰性气氛下蒸镀制得(简称气相法)[40 ,41 ] , 本课题组采用Si与SiO2 在高温高真空条件下电子束蒸镀得到SiOx 材料, 开展了部分SiOx 负极材料结构改性的工作. SiOx 是一种结构相对复杂的非晶材料, ICM (Interface Clusters Mixture) 模型认为, SiOx 是由纳米Si、团簇分布SiO2 及亚氧化硅界面构成, 亚氧化界面区域占整体体积的比例介于20%到25%之间[42 ,43 ] .SiOx 材料的电化学机理与单质Si有所区别, 首先SiOx 与锂离子反应形成纳米Si、Li2 O及锂硅酸盐, 生成的Li2 O及锂硅酸盐主要抑制纳米Si颗粒发生团聚, 起到缓冲体积膨胀的作用[44 ,45 ] .如图9 所示, Phillipe等[46 ] 通过硬质和软质XPS研究了硅纳米粒子和SiO2 层的界面机制, 类似于不成比例的SiOx 纳米结构, 有助于理解SEI膜形成机制.其中, SiOx 材料的充放电机理一般可表示如下: ...
SiOx (0<x≤2) based anode materials for lithium-ion batteries
1
2015
... SiOx 材料主要由Si与SiO2 或者Si和O2 在高温高真空下或惰性气氛下蒸镀制得(简称气相法)[40 ,41 ] , 本课题组采用Si与SiO2 在高温高真空条件下电子束蒸镀得到SiOx 材料, 开展了部分SiOx 负极材料结构改性的工作. SiOx 是一种结构相对复杂的非晶材料, ICM (Interface Clusters Mixture) 模型认为, SiOx 是由纳米Si、团簇分布SiO2 及亚氧化硅界面构成, 亚氧化界面区域占整体体积的比例介于20%到25%之间[42 ,43 ] .SiOx 材料的电化学机理与单质Si有所区别, 首先SiOx 与锂离子反应形成纳米Si、Li2 O及锂硅酸盐, 生成的Li2 O及锂硅酸盐主要抑制纳米Si颗粒发生团聚, 起到缓冲体积膨胀的作用[44 ,45 ] .如图9 所示, Phillipe等[46 ] 通过硬质和软质XPS研究了硅纳米粒子和SiO2 层的界面机制, 类似于不成比例的SiOx 纳米结构, 有助于理解SEI膜形成机制.其中, SiOx 材料的充放电机理一般可表示如下: ...
Nanosilicon electrodes for lithium-ion batteries: interfacial mechanisms studied by hard and soft X-ray photoelectron spectroscopy
3
2017
... SiOx 材料主要由Si与SiO2 或者Si和O2 在高温高真空下或惰性气氛下蒸镀制得(简称气相法)[40 ,41 ] , 本课题组采用Si与SiO2 在高温高真空条件下电子束蒸镀得到SiOx 材料, 开展了部分SiOx 负极材料结构改性的工作. SiOx 是一种结构相对复杂的非晶材料, ICM (Interface Clusters Mixture) 模型认为, SiOx 是由纳米Si、团簇分布SiO2 及亚氧化硅界面构成, 亚氧化界面区域占整体体积的比例介于20%到25%之间[42 ,43 ] .SiOx 材料的电化学机理与单质Si有所区别, 首先SiOx 与锂离子反应形成纳米Si、Li2 O及锂硅酸盐, 生成的Li2 O及锂硅酸盐主要抑制纳米Si颗粒发生团聚, 起到缓冲体积膨胀的作用[44 ,45 ] .如图9 所示, Phillipe等[46 ] 通过硬质和软质XPS研究了硅纳米粒子和SiO2 层的界面机制, 类似于不成比例的SiOx 纳米结构, 有助于理解SEI膜形成机制.其中, SiOx 材料的充放电机理一般可表示如下: ...
... [
46 ]

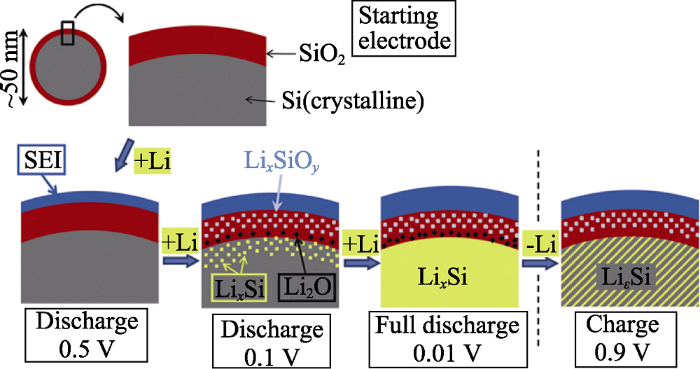

Schematic diagram of the basic electrochemical mechanism of SiOx -based materials[46 ] Fig. 9
2.2.2 SiOx /碳复合材料改性 ...
... [
46 ]
Fig. 9
2.2.2 SiOx /碳复合材料改性 ...
Characterizations and electrochemical behaviors of disproportionate SiO and its composite for rechargeable Li-ion batteries
3
2010
... 利用SiOx 歧化反应改变材料内部的结构, 提高循环性能.Park等[47 ] 研究表明通过1000 ℃、3 h的歧化反应和6 h的高能球磨处理, 制备得到的nano-Si/ SiOx /graphite 复合材料具有1516 mAh/g的初始放电容量, 100个周期后容量保持率在70%以上, 其循环性能明显优于未歧化热处理的milled-SiO/graphite材料.Morita等[48 ] 通过歧化反应和高温聚合反应制备得到纳米Si/SiOx /C复合材料, 研究发现歧化反应后, 更多的纳米Si颗粒或团簇颗粒均匀分散在SiOx 基质中, 其200个周期后的比容量仍有700 mAh/g, 分析认为循环性能的提高归因于纳米Si团簇颗粒在硅的氧化物中的高度分散性. ...
... 3) 硅基材料的导电性较差, 故在硅基材料中引入金属元素, 设计提高硅基材料的导电性和循环性能的硅/金属复合材料结构也将是今后一个研究热点.
图13 几种典型硅基负极材料性能对比[25 ,30 , 35 -39 ,47 ,53 -54 ,59 -62 ] Performance comparisons of common Si-based anode materials[25 , 30 , 35 -39 , 47 , 53 -54 , 59 -62 ] Fig. 13
...
... ,
47 ,
53 -
54 ,
59 -
62 ]
Fig. 13
...
Nano Si cluster-SiOx -C composite material as high-capacity anode material for rechargeable lithium batteries
1
2006
... 利用SiOx 歧化反应改变材料内部的结构, 提高循环性能.Park等[47 ] 研究表明通过1000 ℃、3 h的歧化反应和6 h的高能球磨处理, 制备得到的nano-Si/ SiOx /graphite 复合材料具有1516 mAh/g的初始放电容量, 100个周期后容量保持率在70%以上, 其循环性能明显优于未歧化热处理的milled-SiO/graphite材料.Morita等[48 ] 通过歧化反应和高温聚合反应制备得到纳米Si/SiOx /C复合材料, 研究发现歧化反应后, 更多的纳米Si颗粒或团簇颗粒均匀分散在SiOx 基质中, 其200个周期后的比容量仍有700 mAh/g, 分析认为循环性能的提高归因于纳米Si团簇颗粒在硅的氧化物中的高度分散性. ...
High performance silicon/carbon composite prepared by in situ carbon-thermal reduction for lithium ion batteries
1
2010
... 预锂化处理提高材料的首次库伦效率.Yang等[49 ] 研究发现在SiO/C复合材料中混合一定量的金属锂粉, 通过机械球磨和化学还原法制备得到纳米硅基复合材料, 其初始容量达到770 mAh/g, 首次库伦效率达到81%.Seong等[50 ] 通过在SiO/C电极表面涂覆一层锂粉, 再放入电解液中浸泡进行预锂化强化处理, 使得 Li与SiO形成Li4 SiO4 相, 其电极的首次库仑效率为73%.Kim等[51 ] 开发了一种可扩展卷绕的新型受控预锂化方法, 原始电极通过金属锂箔的电路短路实现预锂化, 如图10 所示,同时可以监测两个电极之间的电压, 预锂化处理的SiOx /C复合材料首次库伦效率高达94.9%. ...
Electrochemical behavior of a lithium-pre-doped carbon-coated silicon monoxide anode cell
3
2009
... 预锂化处理提高材料的首次库伦效率.Yang等[49 ] 研究发现在SiO/C复合材料中混合一定量的金属锂粉, 通过机械球磨和化学还原法制备得到纳米硅基复合材料, 其初始容量达到770 mAh/g, 首次库伦效率达到81%.Seong等[50 ] 通过在SiO/C电极表面涂覆一层锂粉, 再放入电解液中浸泡进行预锂化强化处理, 使得 Li与SiO形成Li4 SiO4 相, 其电极的首次库仑效率为73%.Kim等[51 ] 开发了一种可扩展卷绕的新型受控预锂化方法, 原始电极通过金属锂箔的电路短路实现预锂化, 如图10 所示,同时可以监测两个电极之间的电压, 预锂化处理的SiOx /C复合材料首次库伦效率高达94.9%. ...
... [
50 ]

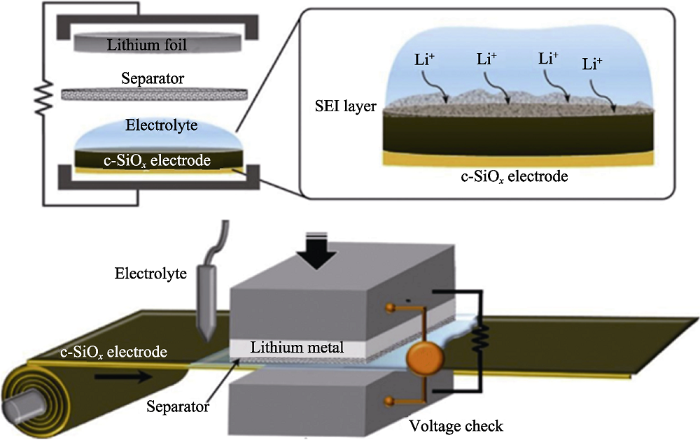

Schematic diagram of short-circuit prelithiation treatment of metal foil circuit of batteries[50 ] Fig. 10
2.2.2.3 多孔化设计 ...
... [
50 ]
Fig. 10
2.2.2.3 多孔化设计 ...
Controlled prelithiation of silicon monoxide for high performance lithium-ion rechargeable full cells
1
2016
... 预锂化处理提高材料的首次库伦效率.Yang等[49 ] 研究发现在SiO/C复合材料中混合一定量的金属锂粉, 通过机械球磨和化学还原法制备得到纳米硅基复合材料, 其初始容量达到770 mAh/g, 首次库伦效率达到81%.Seong等[50 ] 通过在SiO/C电极表面涂覆一层锂粉, 再放入电解液中浸泡进行预锂化强化处理, 使得 Li与SiO形成Li4 SiO4 相, 其电极的首次库仑效率为73%.Kim等[51 ] 开发了一种可扩展卷绕的新型受控预锂化方法, 原始电极通过金属锂箔的电路短路实现预锂化, 如图10 所示,同时可以监测两个电极之间的电压, 预锂化处理的SiOx /C复合材料首次库伦效率高达94.9%. ...
A magnesiothermic reaction process for the scalable production of mesoporous silicon for rechargeable lithium batteries
1
2013

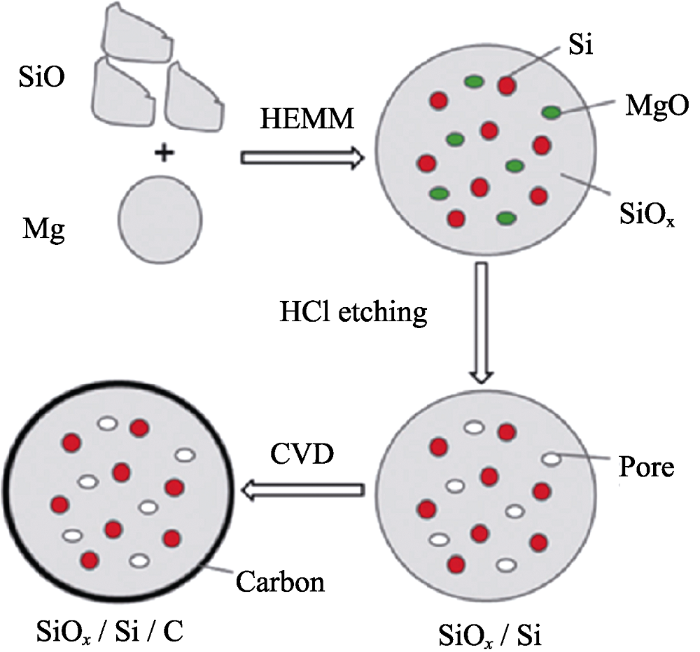

... 复合材料的多孔化设计有利于锂离子在孔道中快速传输, 有助于提高电极材料的倍率性能[52 ,53 ,54 ,55 ,56 ] .Yu等[53 ] 对歧化处理的SiO材料, 用NaOH溶液腐蚀去除氧化硅基体中的部分纳米Si颗粒, 最终制得了多孔Si/SiOx 材料, 该材料循环100次后容量保持在1242 mAh/g.Feng等[54 ] 通过镁热还原法制备的多孔SiOx /Si/C复合材料(图11 )所示, 该材料可逆容量为1250 mAh/g, 经过100次循环后容量保持率为90.9%, 具有较好的倍率和循环性能. ...
A new approach to synthesis of porous SiOx , anode for Li-ion batteries via chemical etching of Si crystallites. Electrochim
4
2014
... 复合材料的多孔化设计有利于锂离子在孔道中快速传输, 有助于提高电极材料的倍率性能[52 ,53 ,54 ,55 ,56 ] .Yu等[53 ] 对歧化处理的SiO材料, 用NaOH溶液腐蚀去除氧化硅基体中的部分纳米Si颗粒, 最终制得了多孔Si/SiOx 材料, 该材料循环100次后容量保持在1242 mAh/g.Feng等[54 ] 通过镁热还原法制备的多孔SiOx /Si/C复合材料(图11 )所示, 该材料可逆容量为1250 mAh/g, 经过100次循环后容量保持率为90.9%, 具有较好的倍率和循环性能. ...
... [53 ]对歧化处理的SiO材料, 用NaOH溶液腐蚀去除氧化硅基体中的部分纳米Si颗粒, 最终制得了多孔Si/SiOx 材料, 该材料循环100次后容量保持在1242 mAh/g.Feng等[54 ] 通过镁热还原法制备的多孔SiOx /Si/C复合材料(图11 )所示, 该材料可逆容量为1250 mAh/g, 经过100次循环后容量保持率为90.9%, 具有较好的倍率和循环性能. ...
... 3) 硅基材料的导电性较差, 故在硅基材料中引入金属元素, 设计提高硅基材料的导电性和循环性能的硅/金属复合材料结构也将是今后一个研究热点.
图13 几种典型硅基负极材料性能对比[25 ,30 , 35 -39 ,47 ,53 -54 ,59 -62 ] Performance comparisons of common Si-based anode materials[25 , 30 , 35 -39 , 47 , 53 -54 , 59 -62 ] Fig. 13
...
... ,
53 -
54 ,
59 -
62 ]
Fig. 13
...
Facile approach to SiOx /Si/C composite anode material from bulk SiO for lithium ion batteries
6
2013
... 复合材料的多孔化设计有利于锂离子在孔道中快速传输, 有助于提高电极材料的倍率性能[52 ,53 ,54 ,55 ,56 ] .Yu等[53 ] 对歧化处理的SiO材料, 用NaOH溶液腐蚀去除氧化硅基体中的部分纳米Si颗粒, 最终制得了多孔Si/SiOx 材料, 该材料循环100次后容量保持在1242 mAh/g.Feng等[54 ] 通过镁热还原法制备的多孔SiOx /Si/C复合材料(图11 )所示, 该材料可逆容量为1250 mAh/g, 经过100次循环后容量保持率为90.9%, 具有较好的倍率和循环性能. ...
... [54 ]通过镁热还原法制备的多孔SiOx /Si/C复合材料(图11 )所示, 该材料可逆容量为1250 mAh/g, 经过100次循环后容量保持率为90.9%, 具有较好的倍率和循环性能. ...
... [
54 ]
Schematic diagram of preparation of the SiOx /Si/C[54 ] Fig. 11
此外, SiOx -C复合材料受到多家日韩锂电企业及研究所的广泛研究和青睐[57 ,58 ] , 其中日本产业技术综合研究所将SiO/C复合负极材料与磷酸铁锂正极材料组装, 该全电池循环600个周期后, 容量保持率达到90%, 且表现出优异的倍率性能[58 ] .国内宁德时代新能能源公司[59 ] 制备的中空结构SiO@void@C复合材料(图12 )具有较优的电化学性能, 材料的可逆比容量高达1305 mAh/g, 可稳定循环长达500圈, 容量保持率为54%. ...
... [
54 ]
Fig. 11
此外, SiOx -C复合材料受到多家日韩锂电企业及研究所的广泛研究和青睐[57 ,58 ] , 其中日本产业技术综合研究所将SiO/C复合负极材料与磷酸铁锂正极材料组装, 该全电池循环600个周期后, 容量保持率达到90%, 且表现出优异的倍率性能[58 ] .国内宁德时代新能能源公司[59 ] 制备的中空结构SiO@void@C复合材料(图12 )具有较优的电化学性能, 材料的可逆比容量高达1305 mAh/g, 可稳定循环长达500圈, 容量保持率为54%. ...
... 3) 硅基材料的导电性较差, 故在硅基材料中引入金属元素, 设计提高硅基材料的导电性和循环性能的硅/金属复合材料结构也将是今后一个研究热点.
图13 几种典型硅基负极材料性能对比[25 ,30 , 35 -39 ,47 ,53 -54 ,59 -62 ] Performance comparisons of common Si-based anode materials[25 , 30 , 35 -39 , 47 , 53 -54 , 59 -62 ] Fig. 13
...
... -
54 ,
59 -
62 ]
Fig. 13
...
Preparation and electrochemical performance of Si@C/SiOx as anode material for lithium-ion batteries
1
2017
... 复合材料的多孔化设计有利于锂离子在孔道中快速传输, 有助于提高电极材料的倍率性能[52 ,53 ,54 ,55 ,56 ] .Yu等[53 ] 对歧化处理的SiO材料, 用NaOH溶液腐蚀去除氧化硅基体中的部分纳米Si颗粒, 最终制得了多孔Si/SiOx 材料, 该材料循环100次后容量保持在1242 mAh/g.Feng等[54 ] 通过镁热还原法制备的多孔SiOx /Si/C复合材料(图11 )所示, 该材料可逆容量为1250 mAh/g, 经过100次循环后容量保持率为90.9%, 具有较好的倍率和循环性能. ...
Improvement of thermal stability and safety of lithium ion battery using SiO anode material
1
2016
... 复合材料的多孔化设计有利于锂离子在孔道中快速传输, 有助于提高电极材料的倍率性能[52 ,53 ,54 ,55 ,56 ] .Yu等[53 ] 对歧化处理的SiO材料, 用NaOH溶液腐蚀去除氧化硅基体中的部分纳米Si颗粒, 最终制得了多孔Si/SiOx 材料, 该材料循环100次后容量保持在1242 mAh/g.Feng等[54 ] 通过镁热还原法制备的多孔SiOx /Si/C复合材料(图11 )所示, 该材料可逆容量为1250 mAh/g, 经过100次循环后容量保持率为90.9%, 具有较好的倍率和循环性能. ...
Characterization of heat treated SiO powder and development of a LiFePO4 / SiO lithium ion battery with high-rate capability and thermo stability
1
2012
... 此外, SiOx -C复合材料受到多家日韩锂电企业及研究所的广泛研究和青睐[57 ,58 ] , 其中日本产业技术综合研究所将SiO/C复合负极材料与磷酸铁锂正极材料组装, 该全电池循环600个周期后, 容量保持率达到90%, 且表现出优异的倍率性能[58 ] .国内宁德时代新能能源公司[59 ] 制备的中空结构SiO@void@C复合材料(图12 )具有较优的电化学性能, 材料的可逆比容量高达1305 mAh/g, 可稳定循环长达500圈, 容量保持率为54%. ...
Performance of the “SiO”-carbon composite-negative electrodes for high-capacity lithium-ion batteries; prototype 14500 batteries
2
2013
... 此外, SiOx -C复合材料受到多家日韩锂电企业及研究所的广泛研究和青睐[57 ,58 ] , 其中日本产业技术综合研究所将SiO/C复合负极材料与磷酸铁锂正极材料组装, 该全电池循环600个周期后, 容量保持率达到90%, 且表现出优异的倍率性能[58 ] .国内宁德时代新能能源公司[59 ] 制备的中空结构SiO@void@C复合材料(图12 )具有较优的电化学性能, 材料的可逆比容量高达1305 mAh/g, 可稳定循环长达500圈, 容量保持率为54%. ...
... [58 ].国内宁德时代新能能源公司[59 ] 制备的中空结构SiO@void@C复合材料(图12 )具有较优的电化学性能, 材料的可逆比容量高达1305 mAh/g, 可稳定循环长达500圈, 容量保持率为54%. ...
Facile synthesis and electrochemical performance of hollow SiO@void@C composite as anode material for lithium-ion batteries
5
2017
... 此外, SiOx -C复合材料受到多家日韩锂电企业及研究所的广泛研究和青睐[57 ,58 ] , 其中日本产业技术综合研究所将SiO/C复合负极材料与磷酸铁锂正极材料组装, 该全电池循环600个周期后, 容量保持率达到90%, 且表现出优异的倍率性能[58 ] .国内宁德时代新能能源公司[59 ] 制备的中空结构SiO@void@C复合材料(图12 )具有较优的电化学性能, 材料的可逆比容量高达1305 mAh/g, 可稳定循环长达500圈, 容量保持率为54%. ...
... [
59 ]
SEM images of (a) initial SiO@C, surface ((b) secondary electron phase, (c) back scattered) and (d) cross-section of hollow SiO@void@C material[59 ] Fig. 12
中国在“十三五”新能源汽车试点专项的共性关键技术类研究项目“高比能量锂离子电池技术”中提出:到2020年, 电池单体能量密度≥300 Wh/kg.为此过去20年提出了多种技术解决手段, 目前商业化复合材料的可逆容量在450 mAh/g以下的碳包覆氧化亚硅、碳包覆纳米硅碳复合材料在循环性、倍率特性方面基本能满足应用要求, 已开始小批量进入电动工具等市场.但450 mAh/g以上的硅基负极材料应用还有很多技术挑战.综上, 在硅基复合材料维度及结构设计时, 应更加着重于提高硅基负极材料选择和制备的性价比, 无需片面追求硅基负极复合材料过高的比容量, 当性价比较高的硅基复合材料的比容量能在750 mAh/g左右稳定循环500次以上, 即可有效提高电池的能量密度, 实现2020年≥300 Wh/kg目标. ...
... [
59 ]
Fig. 12
中国在“十三五”新能源汽车试点专项的共性关键技术类研究项目“高比能量锂离子电池技术”中提出:到2020年, 电池单体能量密度≥300 Wh/kg.为此过去20年提出了多种技术解决手段, 目前商业化复合材料的可逆容量在450 mAh/g以下的碳包覆氧化亚硅、碳包覆纳米硅碳复合材料在循环性、倍率特性方面基本能满足应用要求, 已开始小批量进入电动工具等市场.但450 mAh/g以上的硅基负极材料应用还有很多技术挑战.综上, 在硅基复合材料维度及结构设计时, 应更加着重于提高硅基负极材料选择和制备的性价比, 无需片面追求硅基负极复合材料过高的比容量, 当性价比较高的硅基复合材料的比容量能在750 mAh/g左右稳定循环500次以上, 即可有效提高电池的能量密度, 实现2020年≥300 Wh/kg目标. ...
... 3) 硅基材料的导电性较差, 故在硅基材料中引入金属元素, 设计提高硅基材料的导电性和循环性能的硅/金属复合材料结构也将是今后一个研究热点.
图13 几种典型硅基负极材料性能对比[25 ,30 , 35 -39 ,47 ,53 -54 ,59 -62 ] Performance comparisons of common Si-based anode materials[25 , 30 , 35 -39 , 47 , 53 -54 , 59 -62 ] Fig. 13
...
Nano-porous SiO/carbon composite anode for lithium-ion batteries
0
2009
Fading mechanisms of carbon- coated and disproportionated Si/SiOx negative electrode (Si/SiOx /C) in Li-ion secondary batteries: dynamics and component analysis by TEM. Electrochim
0
2012
High-performance SiO/C/G composite anode for lithium ion batteries
2
2013
... 3) 硅基材料的导电性较差, 故在硅基材料中引入金属元素, 设计提高硅基材料的导电性和循环性能的硅/金属复合材料结构也将是今后一个研究热点.
图13 几种典型硅基负极材料性能对比[25 ,30 , 35 -39 ,47 ,53 -54 ,59 -62 ] Performance comparisons of common Si-based anode materials[25 , 30 , 35 -39 , 47 , 53 -54 , 59 -62 ] Fig. 13
...
