用于白光LED稀土Eu掺杂SiAlON基荧光粉的发光性能

doi:10.15541/jim20220169

用于白光LED稀土Eu掺杂SiAlON基荧光粉的发光性能

陆晨辉^,, 葛万银^,, 宋盼盼, 张盼锋, 徐美美, 张伟

陕西科技大学材料科学与工程学院, 西安 710021

Luminescence Property of Eu Doped SiAlON Phosphors for White LEDs

LU Chenhui^,, GE Wanyin^,, SONG Panpan, ZHANG Panfeng, XU Meimei, ZHANG Wei

School of Materials Science & Engineering, Shaanxi University of Science and Technology, Xi’an 710021, China

通讯作者: 葛万银, 教授. E-mail:gewanyin@sust.edu.cn

收稿日期: 2022-03-2 修回日期: 2022-05-9 网络出版日期: 2022-08-26

基金资助:

国家自然科学基金(52073165)
中国科学院无机功能材料与器件重点实验室开放课题(KLIFMD202202)

Corresponding authors: GE Wanyin, professor. E-mail:gewanyin@sust.edu.cn

Received: 2022-03-2 Revised: 2022-05-9 Online: 2022-08-26

Fund supported:

National Natural Science Foundation of China(52073165)
Key Laboratory of Inorganic Function Material and Device, Chinese Academy of Sciences(KLIFMD202202)

摘要

SiAlON基荧光粉因其优异的化学和物理稳定性, 成为近年来发光领域的一个研究热点, 尤其在LED等领域, 受到研究者的热切关注。稀土掺杂SiAlON基荧光粉体有望成为新一代照明光源。由于缺乏青色光发射, 往往会造成显色性能不足。本研究通过传统高温固相法合成了β-Si5AlON7:Eu荧光粉, 采用X射线衍射仪(XRD)、扫描电镜(SEM)、X射线光电子能谱(XPS)等研究了其结构、形貌、元素和价态。通过光谱仪表征了样品的激发光谱以及发射光谱的波长范围并测试了热猝灭性能, 发现激发波长覆盖紫外至蓝色光区域, 并且发射光谱显示出典型的Eu2+跃迁的宽谱。在300 ℃下, 样品的发射光强度依然可达到室温强度的40%左右, 热激活活化能(Ea)达到了3.7 eV, 相比较商用YAG:Ce3+(YAG)荧光粉, 热稳定性有一定的提升。在与蓝色芯片复合后成功制备了高显色（显色指数Ra=87）的白色发光LED, 对应的色温也达到了暖白光范围(CCT=4501 K)。本研究实现了SiAlON基青色发射, 获得了热稳定性较为优异的荧光粉, 在发光的可持续性能上也比商用YAG有明显优势。

关键词： SiAlON; 白光LED; 稀土; 离子掺杂; 荧光材料

Abstract

SiAlON-based phosphor has become a research hotspot due to its excellent chemical and physical stability. Especially in the LEDs field, it has received extensive attention in recent years. Rare earth doped SiAlON phosphor is expected to become a new generation of lighting source. However, due to the lack of cyan light emission, the color rendering performance of white-LED (wLED) is often insufficient. In this research, β-Si₅AlON₇:Eu phosphors were synthesized by the traditional high-temperature solid-state route. The structure, morphology, elements and valence states were examined. The wavelength range of excitation spectrum and emission spectrum of Si₅AlON₇:Eu, as well as the thermal quenching performance were studied. It is found that the excitation wavelength range covered the ultraviolet to blue region, and the emission spectrum is a typical broad feature of Eu²⁺ transition. At 300 ℃, the emitted light intensity of the sample can still reach about 40% that of the room temperature, while the thermal activation energy (E_a) reaches 3.7 eV. Compared with the commercial YAG:Ce³⁺ (YAG) phosphor, the thermal stability of Si₅AlON₇:Eu is improved. The wLED with high color rendering of R_a=87 is realized after compounding with the blue chip, and the corresponding color temperature reaches the warm white light range (CCT=4501 K). In this study, SiAlON-based cyan emission is realized, and the phosphor with excellent thermal stability is obtained. Compared with commercial YAG, it also has obvious advantages in the sustainability of luminescence.

Keywords： SiAlON; white LED; rare earth; ions doping; fluorescent material

PDF (5908KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

陆晨辉, 葛万银, 宋盼盼, 张盼锋, 徐美美, 张伟. 用于白光LED稀土Eu掺杂SiAlON基荧光粉的发光性能. 无机材料学报, 2022, 38(1): 97-104 DOI:10.15541/jim20220169

LU Chenhui, GE Wanyin, SONG Panpan, ZHANG Panfeng, XU Meimei, ZHANG Wei. Luminescence Property of Eu Doped SiAlON Phosphors for White LEDs. Journal of Inorganic Materials, 2022, 38(1): 97-104 DOI:10.15541/jim20220169

近年来, 硅基氮化物荧光粉由于其优异的稳定性以及接近甚至超过硫化物和氧化物材料的发光性能受到了研究人员的热切关注^[1-2], 研究者相继开发了多种稀土掺杂硅基氮化物发光材料。Si₃N₄具有空间群P31_C的三角结构对称性, 也正是这个特殊的晶体结构, 以Si₃N₄为掺杂基体的荧光粉具有超低的热猝灭性^[3-4]。随着研究的进一步深入, 与之非常类似的SiAlON(赛隆)也成为了人们研究的热点。SiAlON同样具有非常好的热稳定性, 不同的是, 引入Al³⁺和O^2-置换了原来Si₃N₄晶体结构中的Si⁴⁺和N^3-, 改变了基体晶胞中的配位环境, 导致一定程度的晶体场分裂, 从而实现不同色带的发射^[5]。从某种意义上来讲, SiAlON可以看成是Al₂O₃和Si₃N₄的固溶体^[6-7]。SiAlON目前主要分为α-SiAlON(M_xSi_12-_nAl_nO_nN_16-_n, 其中M是存在于烧结助剂中的金属阳离子)和β-SiAlON(Si_6-_zAl_zO_zN_8-_z, 0<z<4)。在各种氮化物中, 稀土掺杂的SiAlON材料由于在SiAlON的晶体结构中存在两个能够容纳稀土激活剂如Eu²⁺、Yb²⁺、Ce³⁺和Pr³⁺的间隙晶格位点而作为白光LEDs (wLEDs)的良好发光体引起了极大的关注。同时, SiAlON主体材料具有优于常规氧化物基主体材料的两个优点:1) SiAlON主体中活化剂与配体之间的共价键性质而产生的强散射效应(即电子云膨胀), 活化剂的5d电子的激发能量低; 2)具有高Debye温度, SiAlON主体的刚性结构具有低热猝灭性, 其中N(-3)的形式电荷高于O(-2)的形式电荷, 并且RE-N的共价键比RE-O的共价键更稳定^[8]。此外, 随着晶格中的斯托克斯位移变小, 材料会出现更低的热猝灭和较高的光转换效率^[2]。许多氮化物已经商业化, 例如Eu²⁺激活的β-SiAlON、α-SiAlON和CaAlSiN₃, 并且在生产可靠和高效的白光LED产品中发挥了重要作用。目前, 已经成功开发的β-SiAlON:Eu²⁺荧光粉大多具有窄带发射的特点(β-SiAlON晶体结构具有高度对称性)^[22], 并且其发射波长主要集中在绿色区域。比如Xie等^[23]通过改变β-SiAlON:Eu中Eu²⁺所占的比例成功合成了具有高亮度的窄带绿色荧光粉。

wLED的实现方法大致可总结为以下三种情况: 1)使用蓝色LED芯片与可被其激发并产生黄色荧光的粉体复合; 2)使用紫外或蓝色LED芯片与可被其激发同时具有红、绿、蓝荧光发射的三种粉体复合; 3)直接使用红绿蓝三种LED芯片。以上三种方法各有特点^[7⇓-9]。由于技术以及成本方面的限制, 目前商用的wLED产品主要使用第一种方法, 使用蓝色芯片去复合Y₃Al₅O₁₂:Ce³⁺(YAG), 该wLED具有很高的亮度。但是由于其具有较高的色温(CCT≈6300 K)、较低的显色指数(R_a≈70)以及较差的热猝灭性, 极大地限制了其适用环境的广泛性^[10-11]。在显色性能方面, 绝大多数wLED由于色带上缺乏青色系, 导致其显色性能低下(R_a≤70)^[12]。使得原本艳丽丰富的画面失真, 影响视觉美感, 长期使用会导致眼睛疲劳, 并且会引起人们对色彩的判断等。特别是在医学照明上, 具有高显色的wLED尤为重要。而具有青色发光的荧光粉要么需要掺杂多种元素, 如Ding等^[24-25]合成的Y₄SiAlO₈N:Ce³⁺; 要么稳定性需要提高, 如Ca₂YZr₂Al₃O₁₂:Ce³⁺等。

鉴于以上存在的种种问题, 本工作采用高温固相法合成了稀土掺杂β-SiAlON的荧光粉(β-Si₅AlON₇:Eu), 该粉体在蓝色、紫外光源激发下会产生明亮的青色荧光, 研究其物相、晶体结构、形貌、元素、光学性能以及热稳定性等。随后通过与蓝色LED芯片以及本课题组之前所合成的荧光粉(α-Si₃N₄:Eu黄色荧光粉体、无定形Al₂O₃:Eu³⁺红色荧光粉体)复合, 成功得到了wLED, 测试其相关参数, 并且与传统YAG:Ce³⁺做了详细的表征对比。

1 实验方法

1.1 实验原料与试剂

实验所用Si粉(200目, ϕ74 μm), Al₂O₃粉(200目, ϕ74 μm), 六水合硝酸铕(≥99.9%)等试剂购买于国药集团化学试剂有限公司。高纯氮气(≥99%)作为氮源。高品质YAG荧光粉购买于深圳市展望隆科技有限公司。

1.2 β-Si₅AlON₇:Eu荧光粉体的制备

把Si粉、六水合硝酸铕和Al₂O₃粉末按照1 : 0.03 : 0.2的摩尔比称量并置于玛瑙研钵中研磨混合。将混合好的粉体盛于三氧化二铝坩埚中并置于高温管式炉内。高温管式炉抽真空后持续通入高纯氮气, 升温至1480 ℃保温3 h, 待保温结束后随炉冷却至室温即得β-Si₅AlON₇:Eu。升温速率和降温速率分别为3 ℃/min和5 ℃/min。

1.3 表征

对于合成的样品使用丹东浩元公司的X射线衍射仪(XRD)进行物相分析, 具体的测试参数为: Cu靶Kα1射线, Kα1=0.15406 nm, 电压为40 kV, 电流为30 mA, 测试范围为2θ=10°~80°。使用日本日立公司的扫描电子显微镜(SEM, Hitachi S-4800 型)对样品形貌进行表征。采用X射线光电子能谱(XPS)对样品进行成分测定以及价态的分析, 型号为赛默飞世尔的ESCALAB 250XI。发光光谱由海洋光学公司(美国)的波长分辨率为0.25 nm的高分辨率光谱仪测试。对于封装而成的LED采用来自美国的FOTRIC红外相机进行动态温度记录。

2 结果与讨论

2.1 样品物相分析

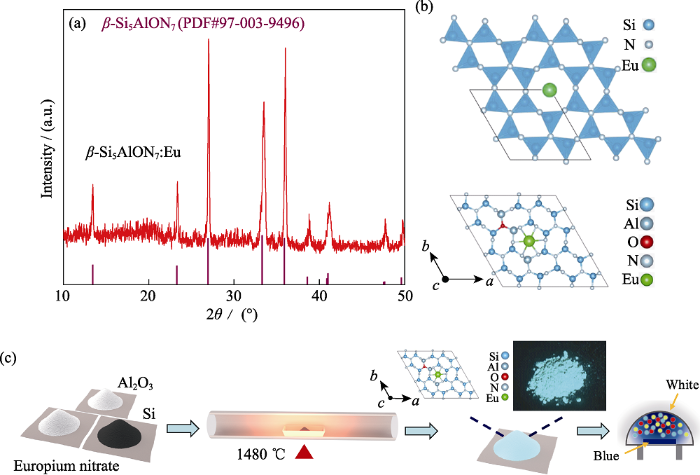

图1(a)是合成样品的X射线衍射图谱, 合成了z为1的β-Si₅AlON₇:Eu, 其中Eu的掺杂浓度为4%。根据图1(a)相应的PDF卡片可以看出合成的样品几乎是纯相, 没有观察到明显的第二相。图1(b)则反映了样品的晶体结构以及离子之间的置换情况和Eu离子的配位环境。由于合成的是β-Si₅AlON₇:Eu, 属于β-SiAlON, 其晶体结构同β-Si₃N₄一致(都属于P6₃/m空间群), 二者区别在于是否存在Al元素以及O元素对其中的Si元素以及N元素进行置换^[6]。由于引入Eu阳离子, 根据电荷守恒原理, 必须有与之相等的足够的阴离子补偿。考虑到β-SiAlON中的O/N比例也会受到Eu离子掺杂的影响。稀土离子的半径远远大于Si⁴⁺和Al⁴⁺, 因此稀土离子是位于一个由Si/Al-O/N所组成的四面体围成的近似正六边形通道内。稀土离子Eu周围有六个O/N与六个Si/Al等, 这是目前被人们所证实的结构模型^[13-14]。图1(c)是β-Si₅AlON₇:Eu的合成及其与蓝色LED芯片复合而成wLED的过程, 可以看到合成原料是Al₂O₃、Si粉以及水合硝酸铕, 在炉腔内经过高达1480 ℃的反应最终得到所述荧光粉体。通过与实验室已经合成的红色以及黄色荧光粉粉体(前言已提到)比例混合后与蓝色(460 nm)LED芯片复合后成功得到wLED。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1 β-Si₅AlON₇:Eu的XRD图谱、结构示意图和合成路线示意图

Fig. 1 XRD pattern, structure diagram and synthetic route of β-Si₅AlON₇:Eu

(a) XRD pattern; (b) Structure diagram; (c) Synthetic route of β-Si₅AlON₇:Eu

Colorful figures are available on website

2.2 样品形貌分析

图2是合成样品的扫描电镜照片, 可以明显看到其形貌大多呈现出不规则的块体, 图中可以依稀看到几根“棒状”形貌, 这些“棒状”都比较粗, 直径约2 μm。在合成过程中, 产物首先会产生“棒状”形貌, 随着合成时间延长, 这些“棒状”会不断增加堆积直至形成大粒径的“块状”^[15,21]。这符合传统Si₃N₄合成的VLS或VS生长机理。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2 不同放大倍数下β-Si₅AlON₇:Eu的SEM形貌照片

Fig. 2 SEM images of β-Si₅AlON₇:Eu under different magnifications

2.3 β-Si₅AlON₇:Eu荧光粉体的元素分析

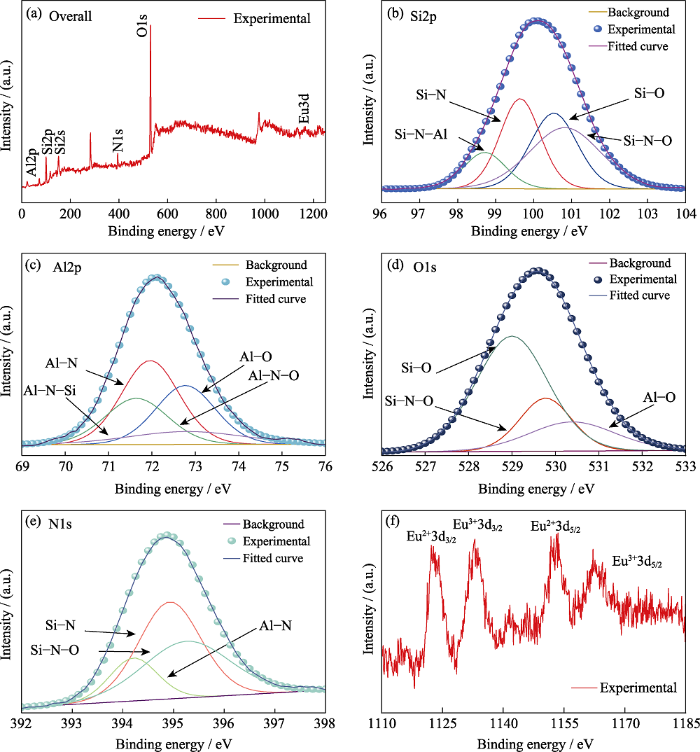

为进一步了解合成材料的结构及其掺杂Eu的价态, 对样品进行XPS表征。从图3(a)XPS总谱可以得出材料中含有Al、Si、N、O、Eu等元素, 包含了SiAlON所需的所有元素, 并且可以推断Eu已经成功固溶到基体内部。图3(b)是Si2p的拟合图谱, 共由四个峰组成, 分别是位于约99.6 eV处的Si-N键、100.6 eV处的Si-O键、98.7 eV处的Si-N-Al键以及100.9 eV处的Si-N-O键。图3(c)显示了由四个峰组成的Al2p的拟合结果, 四个峰分别是在大约71.9 eV处的Al-N键、72.8 eV处的Al-O键、73 eV处的Al-N-Si键和位于71.6 eV处的Al-N-O键。图3(d)是材料中氧元素的O1s的拟合结果, 总共包含三个拟合峰, 有大约位于529.1 eV处的Si-O键、530.4 eV处的Al-O键以及位于529.8 eV处的Si-N-O键等。图3(e)中是具有三条拟合峰的N1s图谱, 它们的位置分别是395 eV处的Si-N键、395.2 eV处的Si-N-O键以及394.3 eV处的Al-N键等。以上这些键体的存在表明成功合成了SiAlON基体。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3 β-Si₅AlON₇:Eu 的XPS总图谱及各元素的XPS拟合图

Fig. 3 Total XPS spectrum of β-Si₅AlON₇:Eu and the XPS fitting spectra of each element

(a) XPS total spectrum; (b) Si2p; (c) Al2p; (d) O1s; (e) N1s; (f) Eu3d

而对于图3(f)中Eu元素的拟合结果, 根据文献中的报道以及实际测试, 有一部分Eu³⁺参与Si₃N₄的合成并被还原成Eu²⁺, 具体的反应过程为式(1)^[16], 这也是XPS拟合图谱中Eu²⁺与Eu³⁺同时存在的原因。图3(f)中, 1124.7和1156.7 eV的峰来源于Eu²⁺3d_3/2和Eu²⁺3d_5/2, 1135.2和1166.4 eV的峰归属于Eu³⁺3d_3/2和Eu³⁺3d_5/2。

(1) 6Eu₂O₃+Si₃N₄=12EuO+3SiO₂+2N₂

2.4 β-Si₅AlON₇:Eu荧光粉体的光学性能

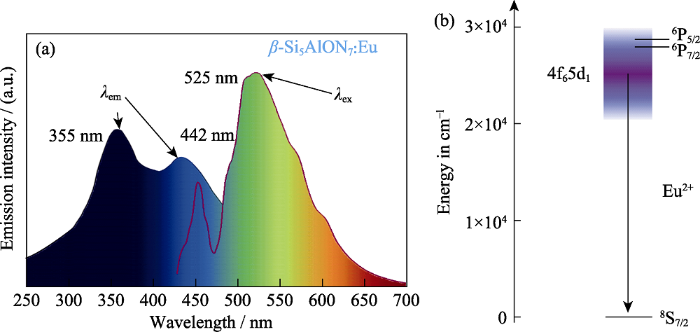

图4(a)为合成样品的激发和发射光谱, 可以看到样品的激发波长范围很宽, 共有两个峰, 分别位于355和442 nm处。这反映了该粉体既适合于紫外芯片也适合于蓝色光芯片激发。使用460 nm的光源对样品进行激发, 样品发出明亮的青色光。在激发下样品共呈现出两个发射带, 分别是位于426~474 nm处的窄带以及474~700 nm处的宽带, 二者的峰位分别是453以及525 nm。可归因于Eu²⁺离子的4f₇→4f₆5d₁跃迁^[17⇓-19]。引入的Al³⁺和O^2-, 可对Si⁴⁺与N^3-进行置换, Eu²⁺在基体中的配位环境不同从而造成Eu²⁺所受到晶体场劈裂程度不一, 进而导致形成两个发射带。图4(b)为Eu²⁺离子的4f₇→4f₆5d₁的能级跃迁图。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4 β-Si₅AlON₇:Eu的激发和发射光谱图以及稀土离子Eu²⁺的能级跃迁情况

Fig. 4 Excitation and emission spectra of β-Si₅AlON₇:Eu and energy level transition of rare earth ion Eu²⁺

(a) Excitation and emission spectra; (b) Energy level transition of rare earth ion Eu²⁺

2.5 β-Si₅AlON₇:Eu荧光粉体的热猝灭性能

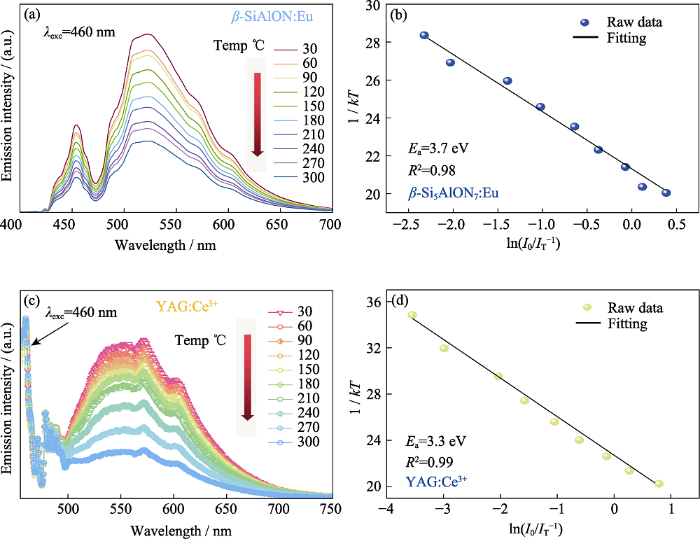

对于LED荧光粉的实用性而言, 其热稳定性显得尤为重要。图5(a)反映了合成的β-SiAlON样品的热稳定性。选取从室温(该测试在30 ℃)到300 ℃共10个温度点进行测试, 每个温度点停留5 min后取值。可以清晰看到发光强度随温度升高而缓慢下降。最终在300 ℃时发光强度为初始室温的40%左右。随后选取商用YAG:Ce³⁺荧光粉在相同条件下的测试结果进行对比(在300 ℃时对比于室温下的发射强度约为28%), 合成的样品比起后者具有明显优势(图5(c))。采用阿伦尼乌兹方程(式(2))拟合热激活活化能E_a^[20], 如图5(b), 最终得到E_a=3.7 eV。较于目前广泛商用的YAG:Ce³⁺(E_a=3.3 eV)有明显提高(图5(d))。

(2)$I_{T}=\frac{I_{0}}{1+C \exp \left(-\frac{E_{\mathrm{a}}}{k T}\right)}$

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5 β-Si₅AlON₇:Eu与YAG:Ce³⁺两种粉体在不同测试温度下光致发光强度的变化情况以及热激活活化能拟合图谱

Fig. 5 Variation of photoluminescence intensity and thermal activation energy fitting patterns of β-Si₅AlON₇:Eu and YAG:Ce³⁺ powders at different test temperatures

(a, b) β-Si₅AlON₇:Eu; (c, d) YAG:Ce³⁺

其中, C为常数, I₀和I_T分别为室温和测试温度下的发光强度, k为玻尔兹曼常数(8.617×10^-5 eV·K^-1)。高E_a说明材料具有较高的热稳定性, 适合应用于大功率LED。

2.6 wLED光学研究

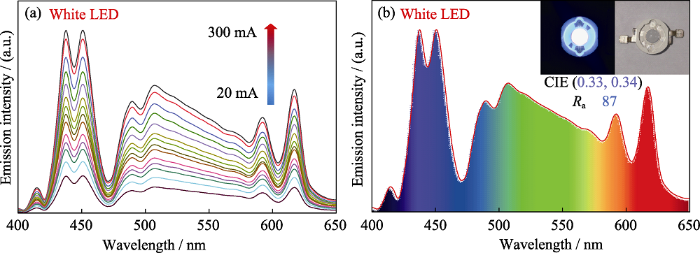

使用β-Si₅AlON₇:Eu与本课题组之前合成的黄色以及红色荧光粉体进行混合配比, 并与蓝色LED芯片进行封装, 成功制备了白光LED。图6(a)为该LED在不同电流下的强度变化情况。测试了从20~300 mA共14个电流区间的数据并汇编成图(每个温度点停留5 min后取值)。从图中可以看出, 在电流不断增大的情况下, 光强缓慢上升。每个峰形的高低比值并没有明显改变, 这可能是因为参与混合的荧光粉之间对光的重吸收效果很弱, 并且各类粉体在温度-强度测试中最终下降结果不一样, 在前期如150 ℃以内的变化差异不大。图6(b)是该LED的色谱分布情况, 符合高显色低色温白光的发射。最终得到的显色指数R_a高达87, 且色温CCT=4501 K, 为低色温。这相较于商用YAG:Ce³⁺直接复合蓝色芯片无疑是显著提升。

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6 不同电流下用β-Si₅AlON₇:Eu复合而成的白光LED的EL光谱变化情况和LED的EL色谱范围及实物照片

Fig. 6 Changes of EL spectra of white LEDs compounded with β-Si₅AlON₇:Eu under different currents, EL chromatographic range of LEDs and pictures of real objects

(a) EL spectra changes; (b) EL chromatographic range and real pictures

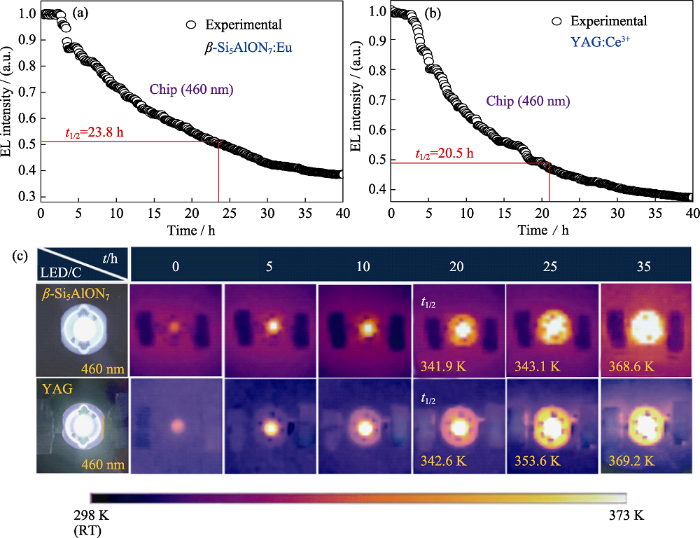

发光强度的可持续性是评价一个LED灯性能优劣的一个重要标准。对复合的LED器件持续通入30 mA的电流, 用红外相机记录温度变化的同时用光谱仪捕捉发光强度的变化。在经过长达40 h的持续测试中分段连续记录其温度和照射强度的数据变化情况, 具体情况如图7所示。图7(a)中LED的半衰期为 23.8 h左右。图7(b)是在外界条件相同的情况下, 对商用YAG:Ce³⁺复合而成的LED做了相同测试的半衰期情况, 得到的测试结果为20.5 h。图7(c)是在连续通电情况下采用红外相机记录的两种wLED的温度变化情况, 从图中可以看出, 由于使用的是同种芯片, 且测试条件相同, 温度变化情况基本保持一致, 但是对比于二者不同的半衰期结果, 进一步证明了在发光可持续性能上, 合成的荧光粉较商用YAG:Ce³⁺具有较为明显的优势。在所有的变量可控情况下, 只有温度随测试时间的推移逐渐上升, 结合图6(a)中并无明显的发射峰位移等情况, 可以从侧面反映两种荧光粉体在热稳定性上的优劣情况。

图7

新窗口打开| 下载原图ZIP| 生成PPT

图7 β-Si₅AlON₇:Eu和YAG:Ce³⁺的时间-强度图谱和红外温度变化图

Fig. 7 Time-intensity spectra and IR temperature variations of β-Si₅AlON₇:Eu and YAG:Ce³⁺

(a, b) Time-intensity spectra; (c) Infrared camera photos

3 结论

采用高温固相法合成了在紫外和蓝色光源激发下具有明亮青色发光的β-Si₅AlON₇:Eu荧光粉体。该粉体的晶体结构与β-Si₃N₄基本相同。稀土离子Eu固溶在由Si、N、O、Al所组成的四面体围成的正六边形的通道内，其宽的发射谱来自于Eu²⁺的4f₇→4f₆5d₁跃迁。经过XPS元素价态分析发现粉体中含有Eu²⁺和Eu³⁺, 但是发射光谱中并未发现Eu³⁺对应的特征峰, 说明Eu³⁺并未参与辐射跃迁。在300 ℃下, β-Si₅AlON₇:Eu仍然具有室温下40%左右的发射光强, 对比于商用YAG:Ce³⁺, 在热稳定性上有明显的提升。将样品复合成LED后其R_a高达87, 并且CCT为4501 K, 是一款优异的高显色暖白光LED。通过与商用YAG:Ce³⁺所对应的wLED的半衰期进行比较, 发现较后者具有明显的提升。综上所述, 本研究合成的β-Si₅AlON₇:Eu荧光粉不仅可以弥补现在wLED普遍存在的青色系发射不足导致的显色较差的缺点, 同时还继承了传统SiAlON基荧光粉热稳定性优异等优点, 这为提升wLED综合参数提供一个新的选择。
