Rost等[8]最早通过固相反应法制备出(CoCuMgNiZn)O单相岩盐型结构的高熵氧化物, 并指出当各金属元素为等摩尔比时, 系统具有更高的构型熵(S), 从而使体系的吉布斯自由能(G)最小, 即较高的构型熵能够使材料保持更好的高温稳定性。迄今为止, 人们已经合成了多种不同晶体结构如岩盐结构[8,17-18]、尖晶石结构[19,20,21,22]、萤石结构[23,24]和钙钛矿结构[25,26,27]的单相高熵氧化物。冒爱琴等[20,21]通过溶液燃烧合成法制备尖晶石型高熵氧化物(CrFeMnNiZn)3O4和(CrFeMnNiZn)3O4, 但该方法制备过程比较复杂, 难以有效控制, 导致粉末粒度不均匀。此外, 对高熵氧化物性能的研究尚处于起步阶段[18,28-31], Sarkar[18]和Berardan[31]等研究发现, (Co0.2Cu0.2Mg0.2Ni0.2Zn0.2)O高熵氧化物作为锂离子电池电极材料时, 其晶体结构在充放电过程中不会发生改变, 循环稳定性远超传统的过渡金属氧化物, 表明高熵氧化物在能量储存方面有很大的应用潜力。
本工作采用简单易行的固相反应法制备了单相尖晶石结构的M3O4高熵氧化物粉体材料, 通过涂覆法制备了M3O4/泡沫镍(M3O4/NF)电极, 并对其超级电容器性能进行了研究。
1 实验方法
1.1 M3O4粉体制备
实验采用固相反应法制备M3O4粉体, 具体过程如下: 将Fe2O3、Co2O3、Cr2O3、MnO2、MgO按摩尔比1:1:1:2:2配料, 然后球磨混合12 h, 其中研磨介质为ZrO2球, 转速为220 r/min; 而后混合粉末在700~1000 ℃煅烧2 h, 炉冷后研磨过筛备用。
1.2 M3O4/NF工作电极的制备
制作M3O4/NF电极时, 首先将M3O4粉体、乙炔黑、粘结剂(聚四氟乙烯)按照质量比8:1:1进行混合, 然后加入乙醇和蒸馏水的溶液(5:2)超声分离15 min, 再将泡沫镍(NF)放入浆液中超声处理, 使浆料均匀分散在泡沫镍上, 最后在60 ℃真空干燥12 h备用。
1.3 材料表征
采用X射线衍射仪(XRD; D8 ADVANCE, Bruker-AXES)进行物相分析; 采用激光粒度分布仪(BT-9300H)进行粒度分析; 采用场发射扫描电子显微镜(FESEM; Nova NanoSEM450, FEI)观察显微结构; 采用高分辨率透射电子显微镜(HRTEM; Talos F200X, FEI)获得高分辨率透射电子显微照片、选定区域电子衍射图谱(SAED)和X射线能谱(EDS), 以进一步分析晶体结构和元素分布等; 采用X射线光电子能谱仪(XPS; Axis Ultra DLD, Shimadzu)分析元素价态。
1.4 超电容性能测试
在三电极体系下, 通过电化学工作站(上海辰华, CHI-660E)完成超电容性能的测试, 其中电解液为1 mol/L的KOH溶液、Ag/AgCl为参比电极、Pt片为对电极、M3O4/NF为工作电极。根据以下公式计算比电容(C):
式中: C (F·g-1)为比电容, I (A)为测试电流, t (s)为放电时间, ∆U (V)为电势窗口, m (g)为活性物质质量。
2 结果与讨论
2.1 晶体结构分析
图1为在700~1000 ℃煅烧2 h所得M3O4粉体的XRD图谱, 可以看出, 煅烧温度为700 ℃时, 其主晶相为尖晶石结构, 另有少量Fe2O3(H)、Co3O4(S)、Mn2O3(B)和Cr2O3(E); 煅烧温度升高到800 ℃时, 除尖晶石结构的主晶相外, 仅有少量的Mn2O3(B), 观察不到Fe2O3(H)、Co3O4(S)和Cr2O3(E)的衍射峰; 煅烧温度进一步升高(900、1000 ℃), 得到M3O4单相固溶体, 2θ=18.30°、30.15°、35.41°、37.04°、43.04°、53.56°、57.11°和62.67°处衍射峰分别与尖晶石结构标准卡片(Fd-3m, PDF#34-0140)衍射峰的(111)、(220)、(311)、(222)、(400)、(422)、(511)和(440)晶面一一对应。由此可知, 在700~1000 ℃温度范围内, 随着煅烧温度升高, Fe2O3(H)/Co3O4(S)/ Cr2O3(E)和Mn2O3(B)相继固溶, 从而形成单相尖晶石型M3O4高熵氧化物。这是因为构型熵高可有效降低体系的自由能, 使得M3O4在900 ℃以上可以形成单一尖晶石结构, 其中+2价阳离子占据四面体间隙, 而+3价阳离子占据八面体间隙[22]。另外, 与已有文献报道相比, 本研究中M3O4高熵氧化物的合成温度降低100~150 ℃, 保温时间仅为已报道的1/10~1/6[19,20,21,22]。图1(b)为2θ=28°~38°区间的放大XRD图谱, 从图中可以看出, 煅烧温度从700 ℃升高到800 ℃时, (311)晶面的衍射峰向左偏移, 这应该是由于Fe2O3(H)/Co3O4(S)/ Cr2O3(E)固溶进主晶相晶格, 使其晶格参数增大所致。另外, 随着煅烧温度升高, (311)晶面衍射峰的半高宽逐渐减小, 表明M3O4的平均晶粒尺寸逐渐增大。图1(c)为M3O4粉体(900 ℃煅烧2 h)的Rietveld精修XRD图谱, 所有实验数据都与尖晶石结构的计算数据吻合, 计算出的晶格常数为0.8376 nm。
图1
图1

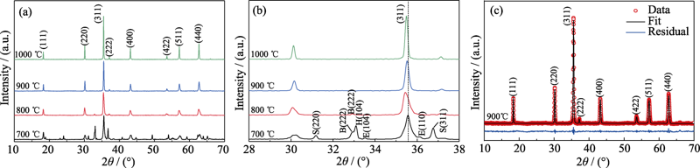

不同温度煅烧得到的M3O4粉体的XRD图谱(a)、局部放大XRD图谱(2θ=28°~38°)(b)以及Rietveld精修XRD图谱(c)
Fig. 1
XRD patterns (a), enlarged XRD patterns (2θ=28°-38°) (b) and Rietveld refined XRD pattern (c) of M3O4 powders calcined at different temperatures
2.2 显微形貌和结构分析
图2为M3O4粉体(900 ℃煅烧2 h)的SEM照片和粒度分布图, 可以看出, M3O4粉体为实心不规则体, 并存在些许团聚现象; 其粒径呈正态分布, 主要分布在0.4~1.0 μm范围, 平均粒径为0.69 μm。图3(a)为M3O4粉体的STEM图片, 图3(b~g)分别为O、Fe、Co、Cr、Mn、Mg元素的EDS分析, 可以发现各元素在晶粒内均匀分布, 无明显团聚现象, 表明M3O4具有高熵氧化物的典型特征[8]。另外, 如图3(h)所示, 通过M3O4的HRTEM照片测得其晶格间距为0.294 nm, 对应尖晶石结构(PDF#34-0140)的(220)晶面, 与XRD结果一致(图1(a))。图3(i)为沿$[\bar{1}14]$晶带轴方向的衍射图样, 所有主要衍射点都已标注, 衍射图谱标定结果显示M3O4高熵氧化物粉体具有面心立方晶体结构。图4为M3O4中各元素的XPS分峰图谱, 从图4(a)中O1s的分峰图谱可以看出, 在530、531.5和532.8 eV的三个峰分别对应于金属氧键、表面吸附的羟基氧化物和表面物理/化学吸附的H2O; 图4(b~f)为Fe、Co、Cr、Mn、Mg金属元素的XPS分峰图谱, 通过分析发现, Fe、Co和Mn离子同时以+2价和+3价形式存在, Cr离子和Mg离子分别以+3和+2价形式存在。
图2
图2

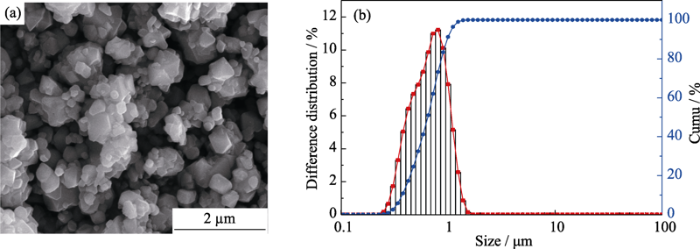

M3O4粉体的SEM照片(a)和粒度分布图(b)
Fig. 2
SEM image(a) and particle size distribution pattern(b) of M3O4 powders
图3
图3
M3O4的STEM图(a), O、Fe、Co、Cr、Mn、Mg的EDS面分析(b~g), HRTEM照片(h)及沿$[\bar{1}14]$晶带轴的FFT图(i)
Fig. 3
STEM image(a), EDS mapping of O, Fe, Co, Cr, Mn, Mg(b-g), HRTEM image(h) and corresponding FFT pattern aligned along the $[\bar{1}14]$ zone axis(i) of M3O4
图4
图4

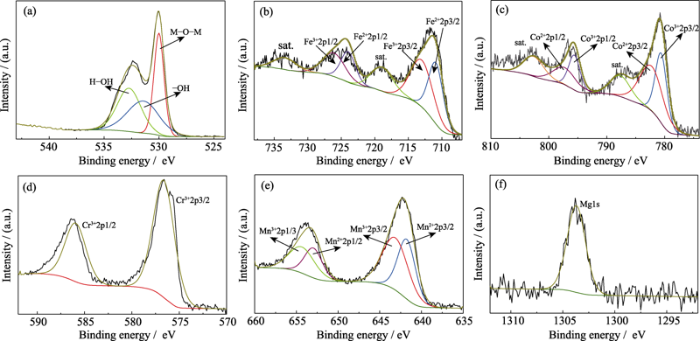

M3O4的XPS图谱
Fig. 4
XPS spectra of M3O4
(a) O1s; (b) Fe2p; (c) Co2p; (d) Cr2p; (e) Mn2p; (f) Mg1s
2.3 超电容性能分析
为了研究M3O4/NF复合电极材料的超电容性能, 在三电极电池体系中进行了循环伏安性能测试(CV)。图5(a)为M3O4/NF复合电极材料在扫描速率为5~100 mV·s-1、电势窗口为0.2~0.6 V条件下的CV曲线, 从图中可以看出CV曲线中有明显的对称氧化还原峰, 这是因为高熵氧化物电极材料在充放电过程中发生M-O和M-O-OH(M代表Fe、Co)的转换[32]; 另外CV曲线的形状并没有因扫描速率的增大而明显改变, 峰值电流则随着扫描速率的增大而增大, 这表明M3O4粉体的微纳米结构有利于快速氧化还原反应。此外, 随着扫描速率的增大, 氧化峰和还原峰分别向高电位和低电位偏移, 这可能是因为电荷转移受到了限制[33]。通过在不同电流密度下的计时电位测试研究了M3O4/NF复合电极材料的电化学性能, 图5(b)为电流密度为1~10 A·g-1的充放电曲线。通过公式(1)计算比电容, 电流密度为1、2、5、10 A·g-1时, M3O4/NF电极的比电容分别为193.7、182.9、171.4、157.1 F·g-1。从图5(c)中可以看出, 电流密度从1 A·g-1增加到10 A·g-1, 比容量维持率为81.1%, 这表明该M3O4/NF复合电极材料具有优异的倍率性能。放电比电容随着电流密度的增大呈现下降趋势, 这是因为可逆的氧化还原反应其实是一个高度扩散的过程, 大电流放电时, 活性物质不能得到有效利用, 反应不完全所致[34]。
图5
图5

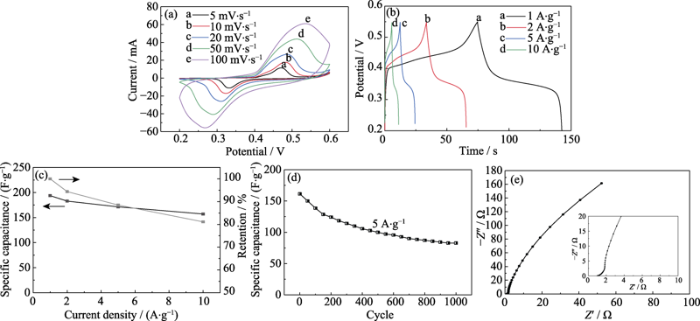

M3O4/NF电极材料的CV曲线(a)、CP曲线(b)、比容量与库仑效率(c)、循环性能(d)和阻抗分析(e)
Fig. 5
CV curves at different scan rates (a), CP curves at different current densities (b), specific capacitance and Coulombic efficiency (c), cycle life (d) and EIS curves (e) for M3O4/NF electrode
3 结论
采用简单易行的固相反应法制备了M3O4高熵氧化物粉体。在700~1000 ℃温度范围内, 随着煅烧温度升高, Fe2O3/Co3O4/Cr2O3和Mn2O3相继固溶进入尖晶石主晶相晶格。当煅烧温度在900~1000 ℃范围时, 形成了Fe、Co、Cr、Mn和Mg五种元素高度分散、具有单相尖晶石结构的M3O4高熵氧化物粉体, 其平均粒径为0.69 μm。其中, Fe、Co和Mn离子同时以+2价和+3价形式存在, Cr离子以+3价形式存在, Mg离子以+2价形式存在。此外, 在1 mol/L的KOH电解液中、1 A·g-1的电流密度下, M3O4/NF电极的比电容达到193.7 F·g-1, 可见M3O4高熵氧化物在超级电容器电极材料领域具有良好的应用前景。这项工作不仅为M3O4高熵氧化物的制备探索了一种简单易行、成本低、易于实现工业化生产的方法, 而且将M3O4高熵氧化物的应用扩展到超级电容器领域。
