高级检索
无机材料学报

无机材料学报  2018 , 33 (2): 198-205 https://doi.org/10.15541/jim20170582

Orginal Article

耐火材料发展概述

李红霞

中钢集团洛阳耐火材料研究院有限公司 先进耐火材料国家重点实验室, 洛阳471039

Development Overview of Refractory Materials

LI Hong-Xia

Sinosteel Luoyang Institute of Refractories Research Co., Ltd., State Key Lab of Advanced Refractories, Luoyang 471039, China

中图分类号:  TQ175

文献标识码:  A

文章编号:  1000-324X(2018)02-0198-08

收稿日期: 2016-07-30

修回日期:  2016-12-5

网络出版日期:  2018-02-26

版权声明:  2018 无机材料学报编委会 This is an open-access article distributed under the terms of the Creative Commons Attribution License, which permits unrestricted use, distribution, and reproduction in any medium, provided the original author and source are credited.

基金资助:  基金项目: 国家自然科学基金河南联合基金重点项目(U1604252); 国家自然科学基金(51372231, 51772277)

作者简介:

作者简介: 李红霞(1965-), 女, 博士, 教授级高级工程师. E-mail: lihongx0622@126.com

展开

摘要

本文简要介绍了中国耐火材料现状, 结合高温工业技术发展需求, 阐述了耐火材料的发展态势和发展方向。指出结构功能一体化设计与制备是以长寿化、功能化、轻量化、智能化、绿色化为特征的先进耐火材料发展的核心。结合新型高效隔热耐火材料、钢铁冶金连铸用先进功能耐火材料的研究, 介绍了先进耐火材料的组成-结构-性能-功能一体化设计理念与制备技术, 采用有限元数值模拟、融合先进陶瓷技术及梯度多层复合设计, 实现了关键服役性能的最优化设计与制备。

关键词： 先进耐火材料 ; 结构功能一体化设计 ; 隔热耐火材料 ; 功能耐火材料 ; 综述

Abstract

In this paper, current situation of refractory industry in China is introduced briefly. Developing tendency of refractory materials is remarked based on the technical development of high temperature industries. Advanced refractory materials, characterized by long service life, functionalization, lightweight and ecological-friendly design, play very important roles in sustainable development of high temperature industries. Since the key service properties of advanced refractories constrain each other in traditional material design and fabrication, new design methods are developed to optimize the key service properties simultaneously. Combined with the development of new insulating materials, and functional refractories used in steel-making industry, structure-function combining design concept and new fabrication technologies are introduced by applying FEM analysis, bridging of advance ceramic technologies, and multilayered/gradient composite structure.

Keywords： advanced refractories ; structure-function combining design ; insulating materials ; functional refractories ; review

0

PDF (1020KB) 元数据 多维度评价 相关文章 收藏文章

本文引用格式 导出 EndNote Ris Bibtex

李红霞. 耐火材料发展概述[J]. , 2018, 33(2): 198-205 https://doi.org/10.15541/jim20170582

LI Hong-Xia. Development Overview of Refractory Materials[J]. 无机材料学报, 2018, 33(2): 198-205 https://doi.org/10.15541/jim20170582

1 中国耐火材料行业的现状

耐火材料应用于钢铁、有色、建材、化工、电力、环保、航天等领域的高温过程, 是所有高温工业新工艺和新技术实施的重要基础和支撑材料, 对高温工业产品质量提升与品种开发、高效生产和节能减排具有重要作用。钢铁、有色和石化等高温行业的高速发展, 关键装备和技术的进步, 极大地带动了我国耐火材料的科技创新和产业发展。我国已成为全球耐火材料和耐火原料生产、消费和出口最多的国家, 在国际耐火材料领域占有重要地位。Al2O3-SiO2质、富镁碱性制品、碳化硅基复合材料、含碳材料构成出口优势[1]; 洁净钢精炼用系列碱性材料[2]、精炼和高效连铸用低碳或无碳功能材料的设计与制备[3-7]、热风炉等用低蠕变Al2O3-SiO2材料[8]、干熄焦炉用复合氮化物结合碳化硅材料[9]等关键材料、特种玻璃及煤化工用高纯氧化物材料[10-12]、金属冶炼用非氧化物材料[1]等方面技术达到国际先进或领先水平。在水泥窑、RH精炼装备上, 无铬材料已成功取代含铬耐火材料[12-14]。此外, 还开发出微孔、微纳孔结构的系列新型高效隔热耐火材料[15-16]。2016年, 全国耐火材料产量2391.24万吨, 占全球产量65%以上; 耐火材料出口量164.07万吨, 耐火材料原料出口量达到356.35万吨, 电熔镁砂、高铝矾土、电熔刚玉、鳞片石墨等重要耐火原料对世界耐火材料产业都有重要的支撑作用[17]。

然而, 在直接关系到高温行业高效生产和能源效率提升的先进耐火材料方面, 与国外先进水平相比, 我国在品种、质量以及应用工程方面还有一些差距[18]。如陶瓷纤维主要以硅酸铝纤维及制品为主, 长期在1500℃以上服役的高性能高纯氧化铝、氧化锆纤维及其制品性能有一定差距; 生态环保生物可降解纤维品种少, 使用温度低于1260℃; 高效隔热材料应用技术研究薄弱, 这些均制约着高温行业能源效率的提升。在基础研究方面, 对耐火材料的高温关键服役性能如高温热物理性能和热机械性能等的研究和评价不足, 材料的高温服役行为与寿命预测研究薄弱。

我国耐火原料资源承担着国内外双重消耗, 目前消耗速度已超过这些不可再生资源的承受限度, 优质矾土、优质石墨和优质镁矿资源已经显现紧 张[19-20], 对耐火材料和高温行业可持续发展构成潜在威胁。尽管发展了低品位矿综合利用技术, 结构均匀、性能优良的系列高铝均化料已形成一定的生产规模, 但耐火材料的科学应用、资源综合利用以及发展新的耐火原料体系仍然是关系耐火材料工业可持续发展的紧迫任务。

2 耐火材料的发展态势

高温工业技术进步推动耐火材料产业的发展。上世纪70年代全球能源危机以来, 为提升高温工业节能降耗和生产效率, 发达国家高度重视耐火材料及其应用技术研究, 以消耗70%耐火材料的钢铁工业为例, 吨钢耐火材料消耗从当时的30 kg减少到本世纪初的10 kg左右, 日本已降至目前的7.1 kg, 我国在10~18 kg[3]。上世纪90年代, 美国能源部支持了多个耐火材料高温评价方法、纳米等新技术在耐火材料中的应用研究等课题[21], 欧洲特别是德国、英国不仅在耐火材料高温评价方法、标准、新材料设计等方面给予支持, 为减少碳排放以及回归制造业, 进一步强调了耐火材料在高温工业技术进步、降低制造成本、节能减排和环境保护等方面的作用。美国能源部在2005年发布了“Refractories for Industrial Processing: Opportunities for Improved Energy Effiency”[21]报告, 2013年美国橡树岭国家实验室发表了Improved Refractories=Energy Saving的文章[22], 美国Missouri University of Science and Technology的Kent Peaslee和美国the Association of Iron and Steel Technology 前总裁F. Kenneth Iverson 发表的“Towards a “greener” Future with Advanced Refractories”[23], 还有文献[24-25]均强调耐火材料对节约能源和环保等方面的重要性。欧洲2012制定了“Paving the way to 2050, the Ceramic Industry Roadmap”[26], 着重强调了在节能和环保方面耐火材料的独特作用以及对耐火材料发展的规划。英国为提高高温制造业核心竞争力, 加大了对耐火材料科技研发和教育培训的支持[27]; 日本耐火材料工业协会也在加大对耐火材料科技进步的支持, 并预测日本耐火材料在未来将有较快增长[28]。韩国目前从事耐火材料相关研究的大学与以前相比已增加到10所以上。综上所述, 随着高温制造业的技术进步, 耐火材料在性能和功能方面的提升空间较大, 具有较大发展潜力。

当前我国钢铁、水泥、石化等高温行业产能过剩, 发展面临日益严峻的全球性激烈竞争、能源资源与环境约束。为提高全球核心竞争力和可持续发展能力, 减少能源资源消耗, 高温行业将重点优化产品结构、研究替代技术, 高端产品制造、高效生产、绿色发展和智能制造是我国高温工业发展的方向[29-30]。为此而不断发展的新工艺、新技术使耐火材料的服役环境更加苛刻, 对耐火材料的性能和服役行为提出更高要求和挑战, 同时也更加凸显耐火材料的技术突破在推动高温工业发展的基础性与战略性功能。以长寿化、功能化、轻量化、智能化、绿色化等为特征的先进耐火材料已成为耐火材料产业的发展方向和研究热点。

耐火材料为多相跨尺度的非均质复合材料, 主要由骨料、基质与气孔构成, 骨料与基质又由不同的物相组成。高温下气固液交叉作用使耐火材料承受着热、机械、化学等冲击和损耗, 耐火材料必须满足不同服役环境对其高温热机械性能、热物理性能、抗高温熔体渗透侵蚀、抗高温磨耗等不同性能的需要。耐火材料的高温服役失效一般表现为热震破坏、侵蚀、结构损伤、功能劣化等, 对非氧化物系材料还有氧化损伤。因此, 需要根据服役环境设计材料, 加强从宏观到微观的结构设计、性能调控、材料制备工艺和高温应用基础研究等方面的研究, 发展先进的材料设计与制备技术、注重应用技术研究, 实现从组成与结构设计到服役性能与行为的调控, 对推动长寿化、功能化、轻量化、部件化和绿色化的先进耐火材料发展意义重大[18,31-33]。

先进耐火材料的发展需要融合冶金、化学、计算模拟等现代科学技术。重视材料服役过程行为和失效机理研究; 以服役环境下热力学计算和高温模拟为基础的材料组成精细化设计与调控[34]; 基于服役环境下温度场与应力场模拟、物理模拟和高温实验模拟相结合, 进行材料结构设计和功能优化等[5,35], 提升了耐火材料的关键服役性能、功能和使用寿命。强化与先进陶瓷、复合材料、表面/界面技术等学科结合的跨学科研究, 发展新材料体系、先进制备技术以及应用技术等[33,36], 从而发展出从纳米到毫米的跨尺度材料复合设计、梯度结构复合、层状结构复合、表面改性等功能化技术和先进耐火材料[37-39], 实现材料的高温力学性能、热物理性、功能性最优化调控。

3 先进耐火材料的研究进展

发达国家高温工业革命性的新技术突破极大地推动了新型功能及节能型耐火材料的研发, 如熔融还原炼铁技术用关键耐火材料、薄带连铸用功能性材料等的成功研发; 美国近年开发了具有隔热功能又抗金属熔体、化学侵蚀性优良的多孔高性能材料, 促进了耐火材料功能化、减量化的发展[21]; 美国、日本、德国等开发了能长期在1500℃以上使用的高性能氧化铝、氧化锆纤维及其制品, 应用温度在1260℃以上的环保生态可降解纤维[40], 德国近年来加大了梯度结构与层状复合结构先进耐火材料的设计与制备研究[33], 旨在实现高温工业节能并推动耐火材料的功能化、轻量化和减量化发展。此外, 美国、日本、欧盟等高度重视耐火原料, 将石墨列为战略性材料, 并将镁砂、矾土等11种原料列为潜在战略性原材料, 因此在用后耐火材料的再资源化研究和原料资源综合利用等方面开展了大量的工作, 日本用后耐火材料的资源化利用率已达60%, 综合利用率在90%以上。

我国钢铁和十种有色金属产量均居全球第一, 耐火材料70%以上用于冶金工业, 深度参与冶金过程, 对其产品质量、生产效率和节能减排影响极大。冶金工业转型升级, 产品高端化、效率提升和绿色发展是其发展的战略任务, 迫切需要耐火材料服役功能化和长寿化。由于高温下耐火材料与服役环境间的高温反应与传热传质复杂, 要求耐火材料不能污染金属熔体并具有特定功能。然而, 耐火材料关键服役性能之间相互制约难以兼顾, 局部苛刻服役环境往往造成整体材料失效, 这已成为改善其服役行为和功能的瓶颈。如何设计材料, 协同提升耐火材料的关键服役性能, 现结合先进耐火材料国家重点实验室的研究, 简要介绍对冶金流程能耗、生产效率、以及钢的品种和质量具有重要影响的隔热材料, 精炼和连铸用功能耐火材料的研发。

3.1 高性能隔热材料的研究

隔热材料是重要的高温工程材料, 不仅对钢铁工业, 也对其他高温装置的隔热保温和能效提升有重要意义。高性能隔热材料需要兼具高效隔热、轻质高强、抗化学侵蚀等性能。

3.1.1 耐高温超低导热复合材料的研发

我国钢水过热度比国际先进水平高20℃以上, 造成吨钢能耗高、钢中夹杂物多和耐火材料侵蚀严重等问题。主要原因之一是钢水输运用铁水包、钢包等用的隔热材料热导率高, 易粉化, 耐久性差。依据材料传热机理, 采用多元复合-微结构调控的隔热材料设计理念, 将二氧化硅气凝胶与具有纳米孔结构的刚玉冶炼烟尘及陶瓷纤维复合, 提高了SiO2气凝胶隔热材料的使用温度和力学性能(见图1)。通过复合合理的遮光剂来减少高温近红外辐射传热, 进一步降低了材料的热导率。据此研发出在1100℃服役的低成本、长寿命新型纳米隔热材料(见图2)。

将该隔热材料与耐高温的氧化铝纤维进行复合, 研制出1600℃以上长期使用的低热导率(1000℃为0.087 W·m-1·K-1)层状复合隔热材料(见表1)。该新型隔热材料在钢包上应用显著提高其保温性能, 使钢水过热度下降4℃, 吨钢成本下降1~1.4元; 层状复合隔热材料用于1800℃窑炉节能20%以上。

3.1.2 非氧化物复合隔热材料的研发

针对铝电解槽冰晶石的强侵蚀性气氛, 将氮化硅-碳化硅复合材料的抗冰晶石侵蚀性能与多孔结构材料的热阻性相结合, 复合高效遮光剂, 设计研发出氮化硅/碳化硅复相多孔陶瓷隔热材料, 在提高隔热保温性能的同时并具有良好的抗侵蚀性。采用凝胶注模结合发泡法制备出多孔坯体, 固化干燥后在氮气气氛下烧结, 制得具有多孔和纤维交织结构的氮化硅-碳化硅复相多孔陶瓷。该材料气孔率和孔结构可调控, 体积密度为0.45 g/cm3的材料, 其耐压强度为1.8 MPa, 1000℃时的热导率为0.22 W/(m•K)。氮化硅/碳化硅复相多孔陶瓷隔热材料的显微结构和产品照片如图3所示。

显示原图| 下载原图ZIP| 生成PPT

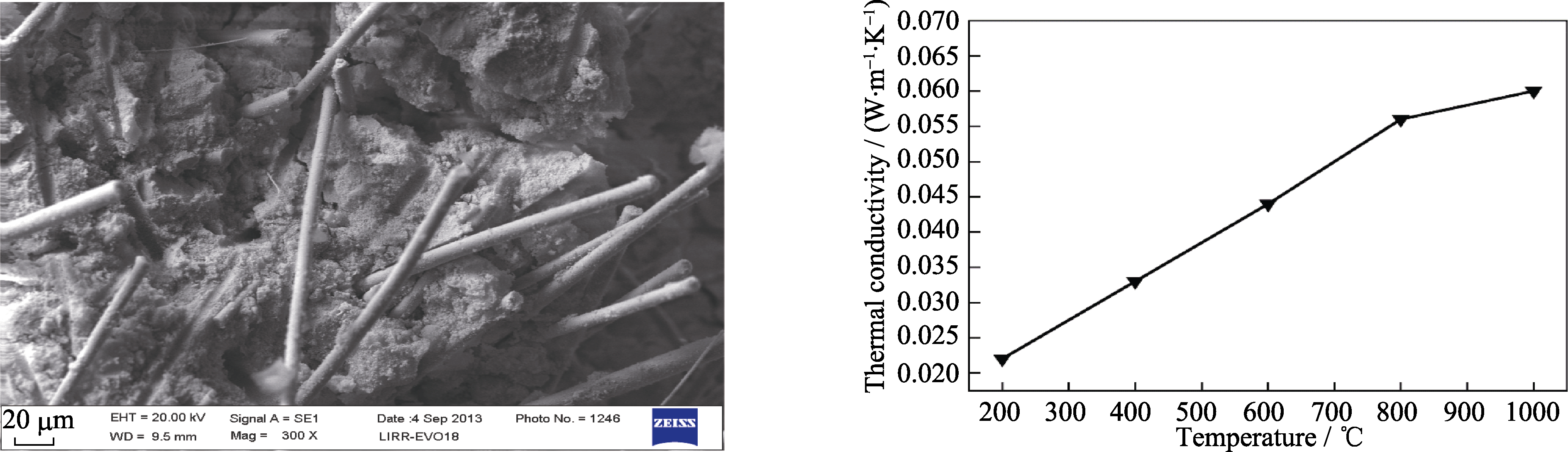

图1   纤维增强二氧化硅-高温烟尘复合隔热材料的微结构及热导率随温度的变化[41]

Fig. 1   Microstructure and effects of temperature on thermal conductivity of developed ceramic fiber enforced nano-SiO2- fumed-corundum insulation composite materials[41]

显示原图| 下载原图ZIP| 生成PPT

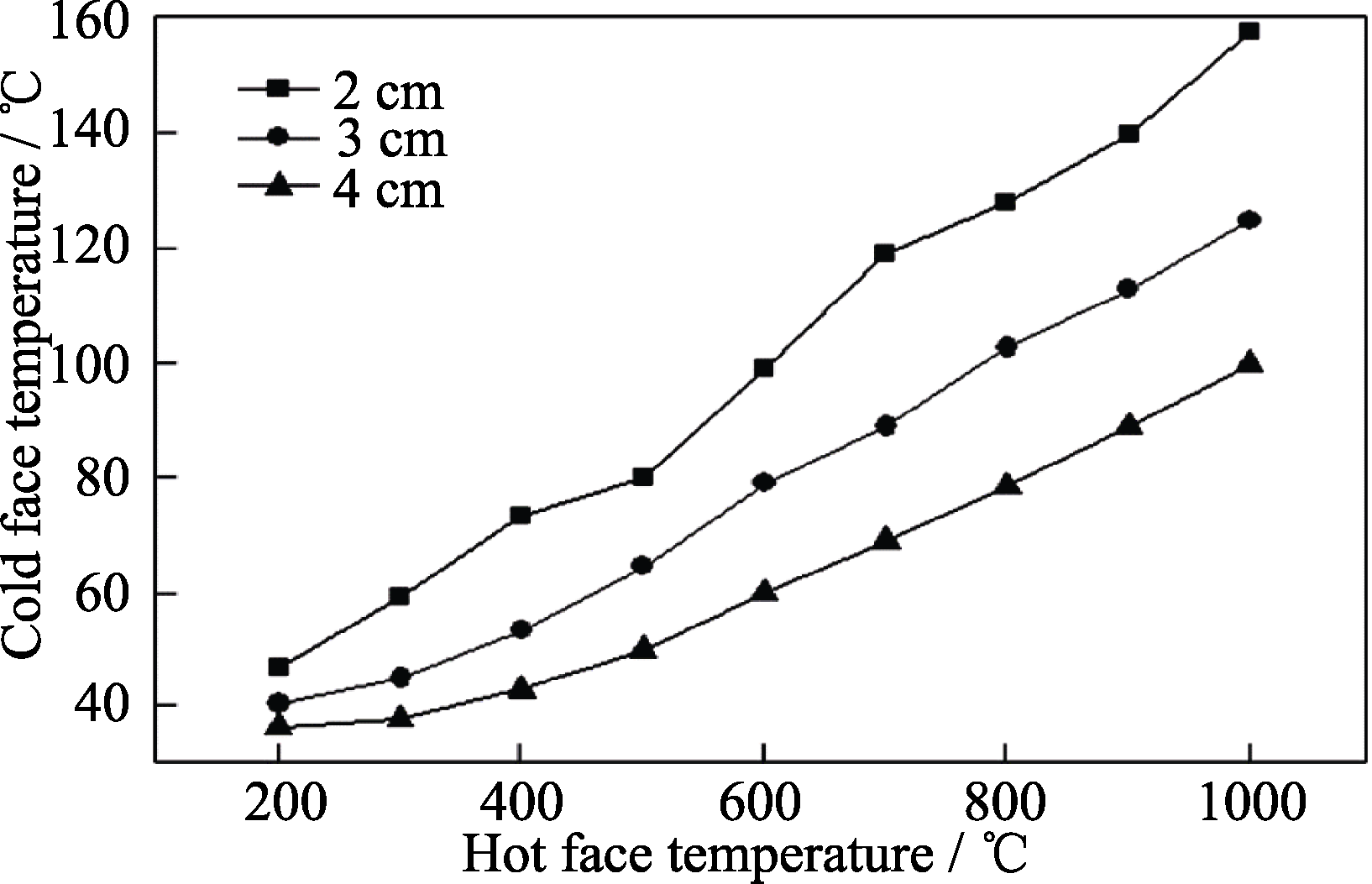

图2   微纳米孔复合隔热材料的厚度与隔热效果[41]

Fig. 2   Insulting effect versus the thickness of developed insulation composite materials with micro/nano-sized pores[41]

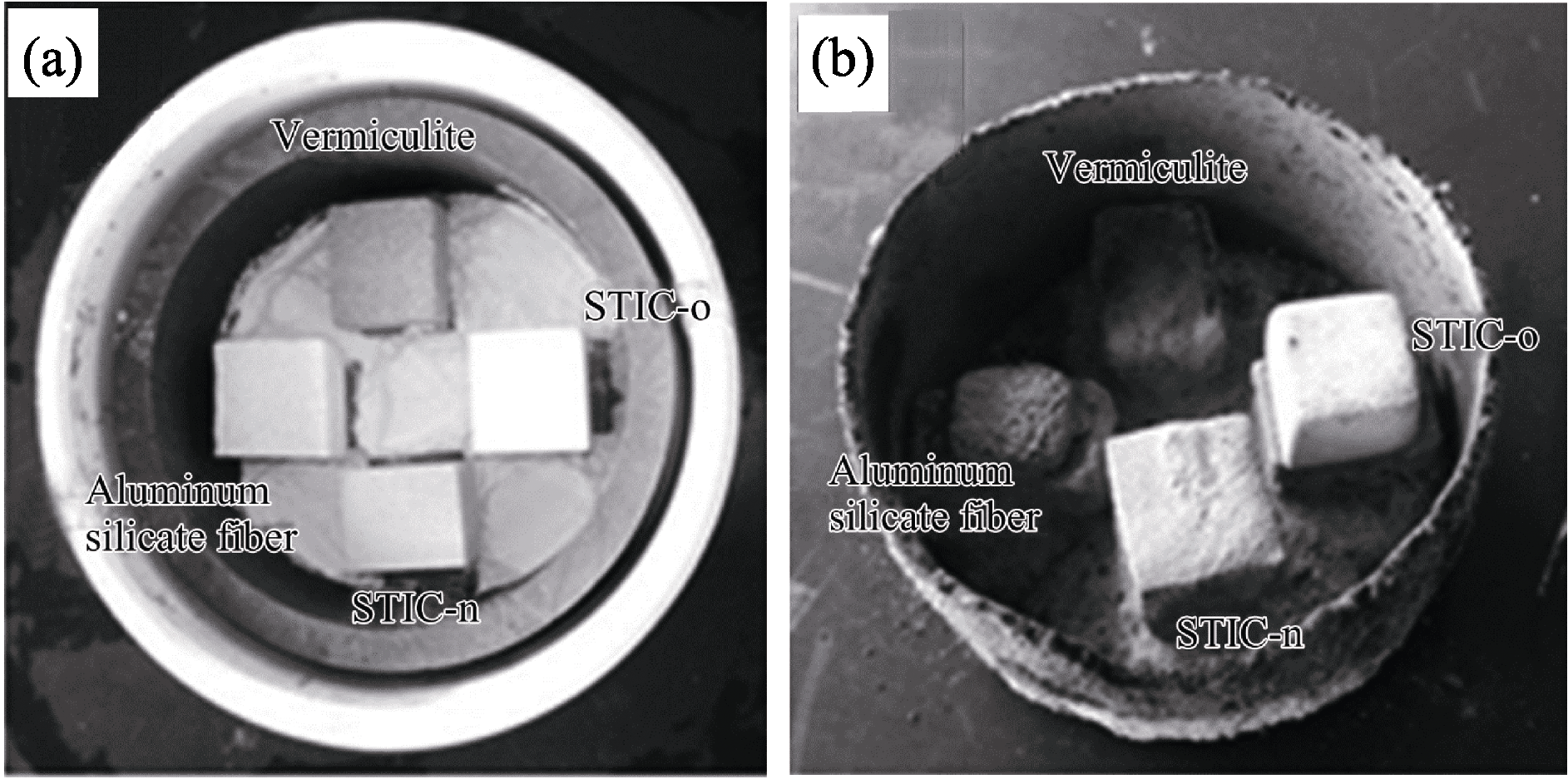

将硅酸铝纤维块、蛭石块、氮化硅/碳化硅复相多孔陶瓷(STIC-n)置于密闭的石墨坩埚内, 并搁置于冰晶石粉体上方, 在1000℃条件下保温48 h。图4为侵蚀试验前后各材料外观的对比。可以看到, 硅酸铝纤维块、蛭石块均已严重侵蚀, 而STIC-n外观变化不大, 侵蚀前后一维方向尺寸收缩约0.5%, 质量增加约5%, 显示了优良的抗含氟化物蒸气侵蚀功能。

3.2 连铸用梯度多层复合功能耐火材料的研究

长水口、浸入式水口、塞棒等是支撑钢铁生产的关键流程。连铸工艺高效运行的关键功能材料起到控制钢液流量及分布、促进夹杂物上浮、防止钢液氧化等重要作用, 其性能及服役行为对钢铁行业提质增效、高品质钢材生产有重要影响[3]。连铸用耐火材料服役环境苛刻, 经受钢液剧烈热冲击、高通量钢液冲刷及高温熔渣与钢液的动态侵蚀。长水口等功能耐火材料一般由碳含量在15%~30%(w)的氧化物-碳复合材料制备而成, 较高的碳含量对提高材料的抗热震性和抗熔渣侵蚀性有利, 但对高品质钢易产生碳污染并易引起非金属夹杂物, 且材料抗氧化、抗钢液侵蚀性差。为保证高品质钢生产, 连铸用耐火材料的发展方向是低碳或无碳的氧化物-碳复合材料, 为此, 需要协同提升优化其抗侵蚀与抗热震性等关键服役性能。

氧化物-碳复合耐火材料中的碳来源于石墨和作为结合相的酚醛树脂裂解产生的非晶态碳等。不同碳源及其分布对材料服役性能有重要影响。减少碳含量并降低非晶态碳含量, 同时不能影响其抗热震性和抗熔渣侵蚀性能, 是改善含碳功能耐火材料服役功能和寿命的关键[23,24]。

3.2.1 抗氧化、自修复新型抗氧化剂复合体系

为确保少量的碳发挥作用, 提高低碳材料的防氧化性能至关重要。材料基质中加入高效抗氧化剂、优化材料中碳组分的结构形态是改善抗氧化性能, 实现功能耐火材料低碳化的有效途径。基于服役环境下材料的反应热力学和优势区相图, 采用金属Al、Si微细粉, 以及Al-Si复合微粉等, 通过热处理或高温服役时原位反应生成的SiC、AlN等高抗侵蚀、高导热物相, 或具有低维结构的SiC晶须等非氧化物陶瓷相, 获得了碳与高导热高温陶瓷复相结合的低碳耐火材料, 如图5所示, 在碳含量为10%(w)的低碳Al2O3-C材料中添加Al-Si复合微粉, 热处理后气孔细化并实现SiC纤维增强, 提高了材料高温力学性能, 而且气孔的微细化抑制了熔渣渗透, 协同改善了抗氧化性、抗侵蚀性及抗热震性[3,44]。在Al2O3-C材料中添加Al4SiC4合成抗氧化剂[36], 高温服役时Al4SiC4氧化生成Al2O3、SiC及C的原位反应, 产生的197.2%体积膨胀使气孔细化, 抑制了碳氧化和熔渣渗透, 实现材料服役时在线自增强与修复。

表1   纳/微米多孔隔热材料的性能[42]

Table 1   Properties of developed insulation composite material with micro/nano-sized pores[42]

Developed
composite plate		Developed plate with
nano-sized pores		A CompanyB CompanyPorextherm plate
with nano-sized pores
Thermal conductivity
(1000℃)/(W·m-1·K-1)		0.0870.0630.050(800℃)—0.062
Bulk density/(g·cm-3)0.55-0.650.35-0.40.30-0.35—0.35-0.45
Service temperature/℃180011008506501100
Linear change/% (1000℃, 24 h)~1.5<2——<2

新窗口打开

显示原图| 下载原图ZIP| 生成PPT

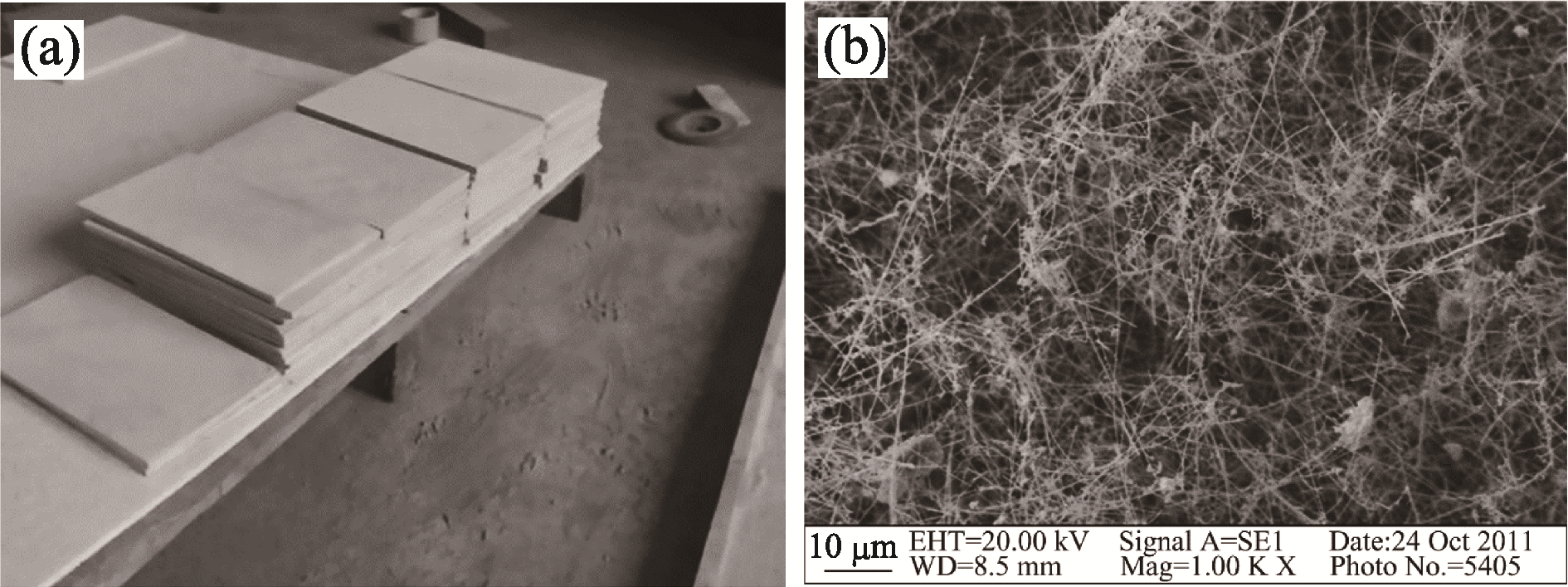

图3   氮化硅/碳化硅复相多孔陶瓷的产品(a)和SEM照片(b)[42]

Fig. 3   The product photo and SEM image of porous silicon nitride-silicon carbide composites[42] (a) Product(STIC-n); (b) SEM photograph

显示原图| 下载原图ZIP| 生成PPT

图4   几种隔热材料侵蚀实验前(a)后(b)外观对比[43]

Fig. 4   Comparison of erosion resistance of several insulation materials (a) before and (b) after test[43]

3.2.2 低维石墨化碳在低碳功能耐火材料中的应用

1) 酚醛树脂催化裂解形成低维石墨化碳结构。选择合适的Fe、Co、Ni等过渡元素的无机或有机化合物作为催化剂, 酚醛树脂在裂解过程中产生的 CO、C2H2及CH4等气体在过渡金属催化作用下形成碳纳米管、纳米碳纤维等低维石墨化碳, 使材料的高温强度和抗热震性均有所提高。实验研究表明, 选用KCl等作为催化剂可提高催化效应, 提高热处理时酚醛树脂的残碳率和低维碳纳米管或碳纤维生成量, 从而改善了树脂结合碳的脆性和强度[45], 减少碳在钢液中的溶解。图6为KCl催化剂对树脂热解残碳率的影响和生成低维碳的形貌。

显示原图| 下载原图ZIP| 生成PPT

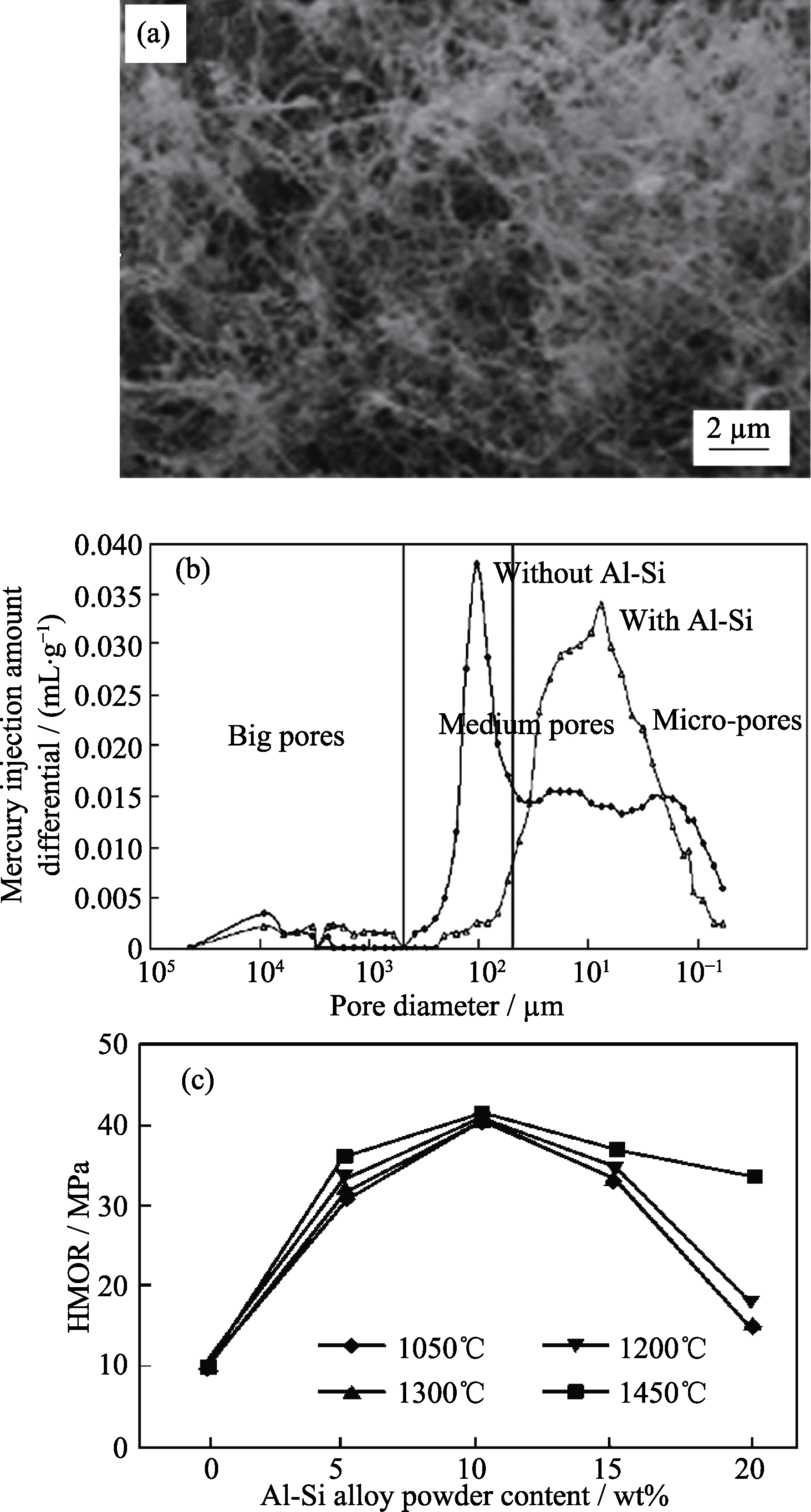

图5   Al-Si复合粉抗氧化剂对低碳Al2O3-C材料微结构和性能的影响[44]

Fig. 5   The influence of Al-Si alloy antioxidant additives on the microstructure and properties of Al2O3-C refractories[44] (a) Fibrous substance formed by antioxidant reaction; (b) Narrowing influence on the pores distribution; (c) Effect on HMOR

2) 氧化膨胀石墨制备低维纳米石墨-氧化物复合粉体。石墨的微细化是发展低碳化功能耐火材料的重要途径。相对于鳞片石墨, 片层结构的膨胀石墨具有孔隙率高、比表面积大、活性高以及高压缩率和高弹性率等特点。采用高能球磨将膨胀石墨和微米氧化铝粉体混合研磨, 获得纳米碳包覆氧化铝复合粉体[4], 如图7所示, 不仅获得纳米级石墨, 而且解决了纳米碳难以均匀分散的技术难题。高度分散的低维石墨化碳提高了材料的抗高温熔渣侵蚀性, 同时发挥了纳米碳能量耗散、应力吸收等作用, 弥补碳减少对材料热物理、机械性能及抗热震性能的不利影响, 从而使低碳材料兼有较好的抗热震性和抗侵蚀性。

显示原图| 下载原图ZIP| 生成PPT

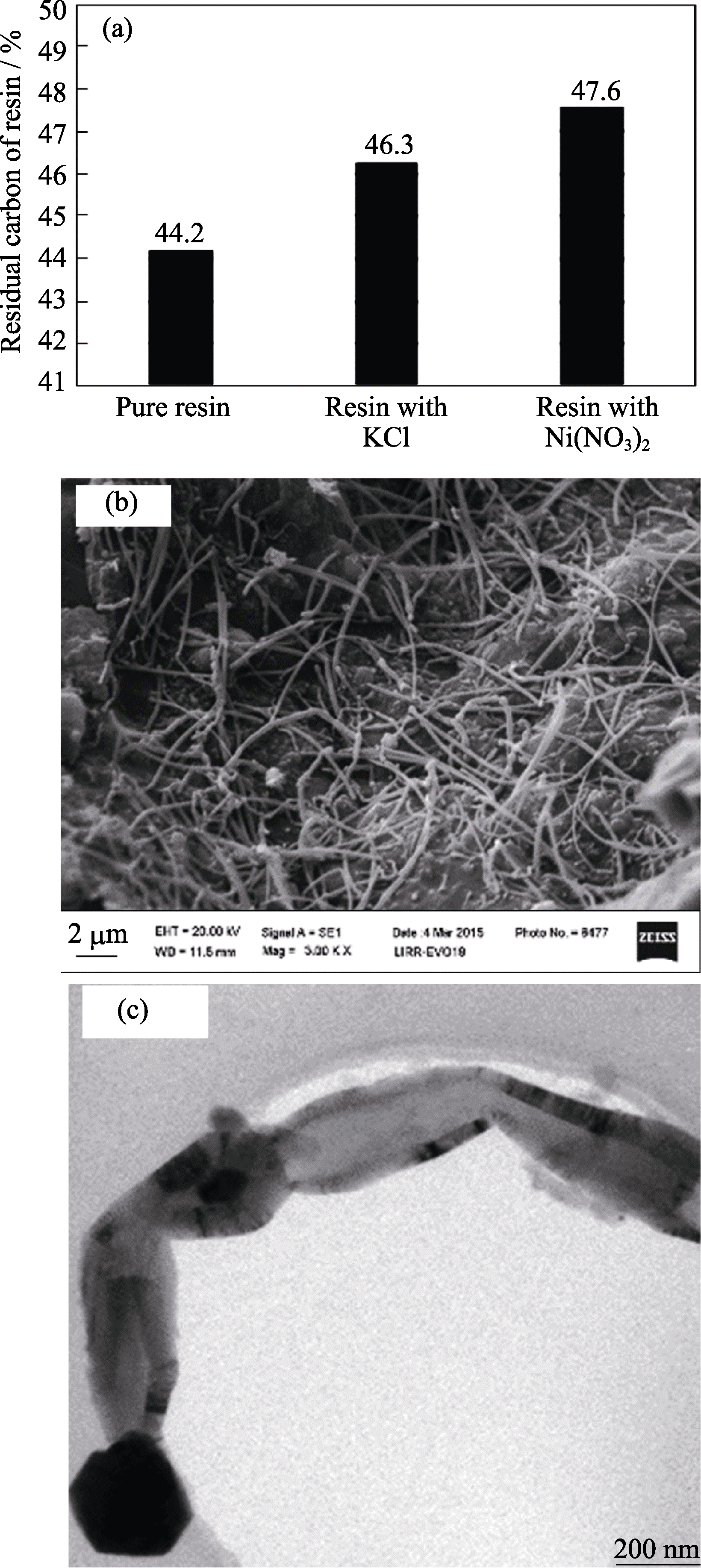

图6   (a)不同催化树脂的残碳率, (b)裂解生成的纤维碳SEM照片和(c)纤维碳TEM照片[45]

Fig. 6   (a) Char yield of phenolic resins, (b) SEM image of carbon fiber and (c)TEM image of carbon fiber[45]

3.3 功能耐火材料低热应力化设计

采用数值模拟分析高温服役环境下不同复合材料在经受钢液热冲击时的温度场和应力场响应等,发现不同气孔率与微结构、不同热导率与热膨胀系数的材料以不同形式多层复合, 其温度场随时间响应不同, 相应的造成热应力在材料中分布的差异[5]。基于材料服役微环境的不同对其进行功能分区, 通过不同材料的设计可显著优化通钢瞬间其内部的温度场分布, 大幅度降低最大热应力; 同时多层复合改变了应力应变关系及应力在材料中的分布, 从而提高材料的抗热震性能。

采用Al2O3-C复合材料制备的长水口, 服役时瞬间经受从室温到1650℃以上钢液的强烈热冲击, 产生的热应力易造成水口断裂。基于功能分区, 设计了碳含量不同的梯度多层复合材料(如图8所示): 与钢液接触的内层材料采用3~5 mm厚的高气孔率(23%)、低热导率的低碳(w(C)=1%~3%)材料, 不仅可减少钢液的增碳, 而且使通钢瞬间产生的最大温度梯度发生于该层材料, 该层的高气孔率多孔结构可缓释应力集中, 从而大幅降低受热冲击时最大热应力(见图9); 在受高温钢液冲蚀或熔渣侵蚀严重的部位, 采用气孔率为13%、显微结构优化的含碳(w(C)=6%~24%)材料, 材料蚀损速率下降30%以上; 本体采用气孔率为15%的高碳(w(C)=26%~32%)材料, 赋予材料足够强度保证长水口的结构功能。梯度多层复合设计实现了材料抗热震性与抗侵蚀性及功能性的协同提升。

4 结语

随着高温工业的发展, 耐火材料承担起更多的功能。由于耐火材料是多相、多尺度复杂结构的复合材料, 其服役环境多样和复杂, 以组成、结构、性能与功能等服役行为一体设计为核心, 发展以长寿化、功能化、轻量化、部件化和生态化为特征的先进耐火材料是耐火材料发展的方向。

显示原图| 下载原图ZIP| 生成PPT

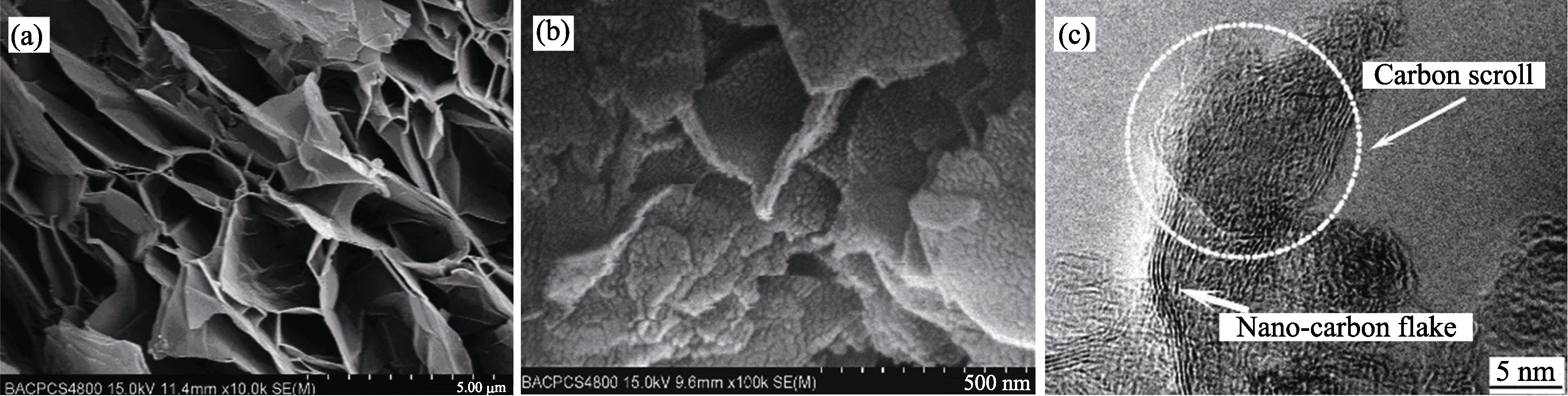

图7   (a)膨胀石墨的SEM照片, (b)纳米碳包覆氧化铝复合粉体的SEM照片和(c)形成的纳米碳的TEM照片[4]

Fig. 7   (a) SEM image of expanded graphite, (b) SEM image of alumina composite powder covered by nano-carbon and (c) TEM image of nano-carbon[4]

显示原图| 下载原图ZIP| 生成PPT

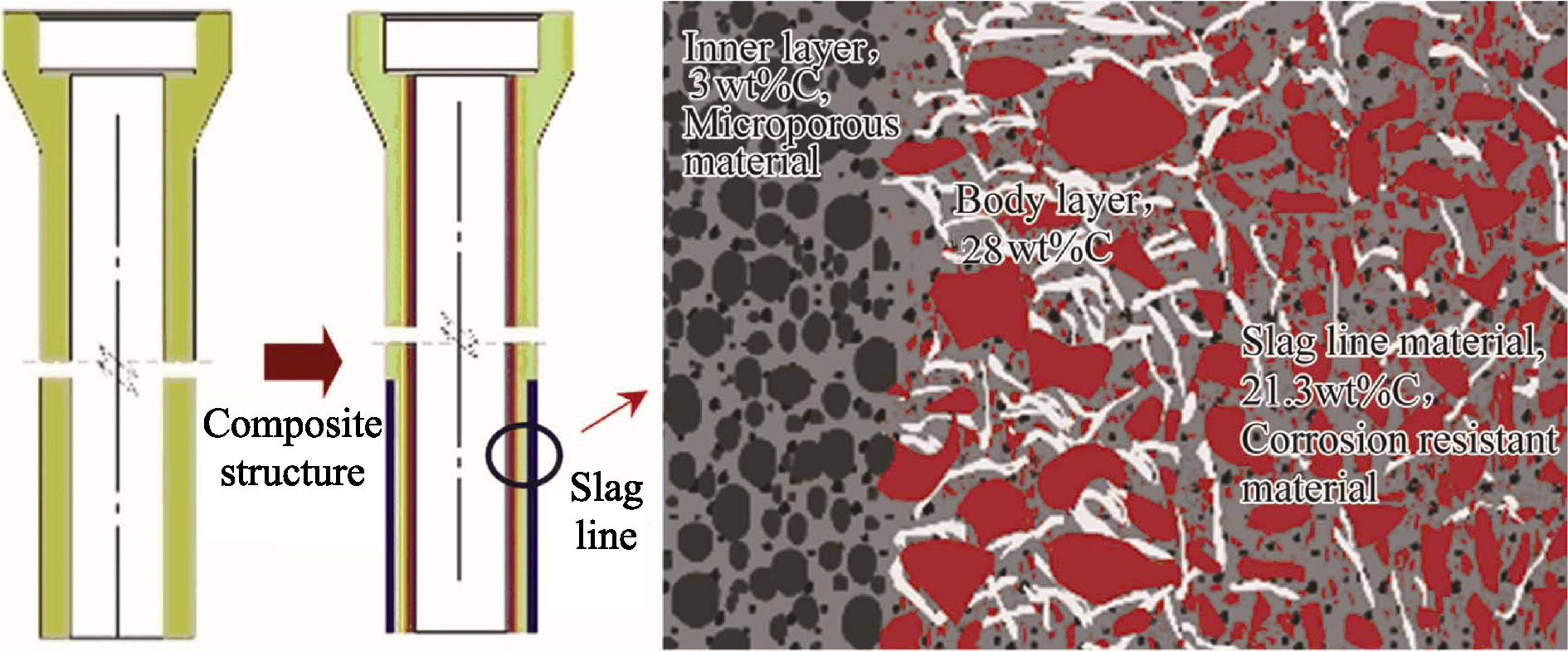

图8   长水口功能分区示意图[42]

Fig. 8   Schematic diagram of the long nozzle with composite structure[42]

显示原图| 下载原图ZIP| 生成PPT

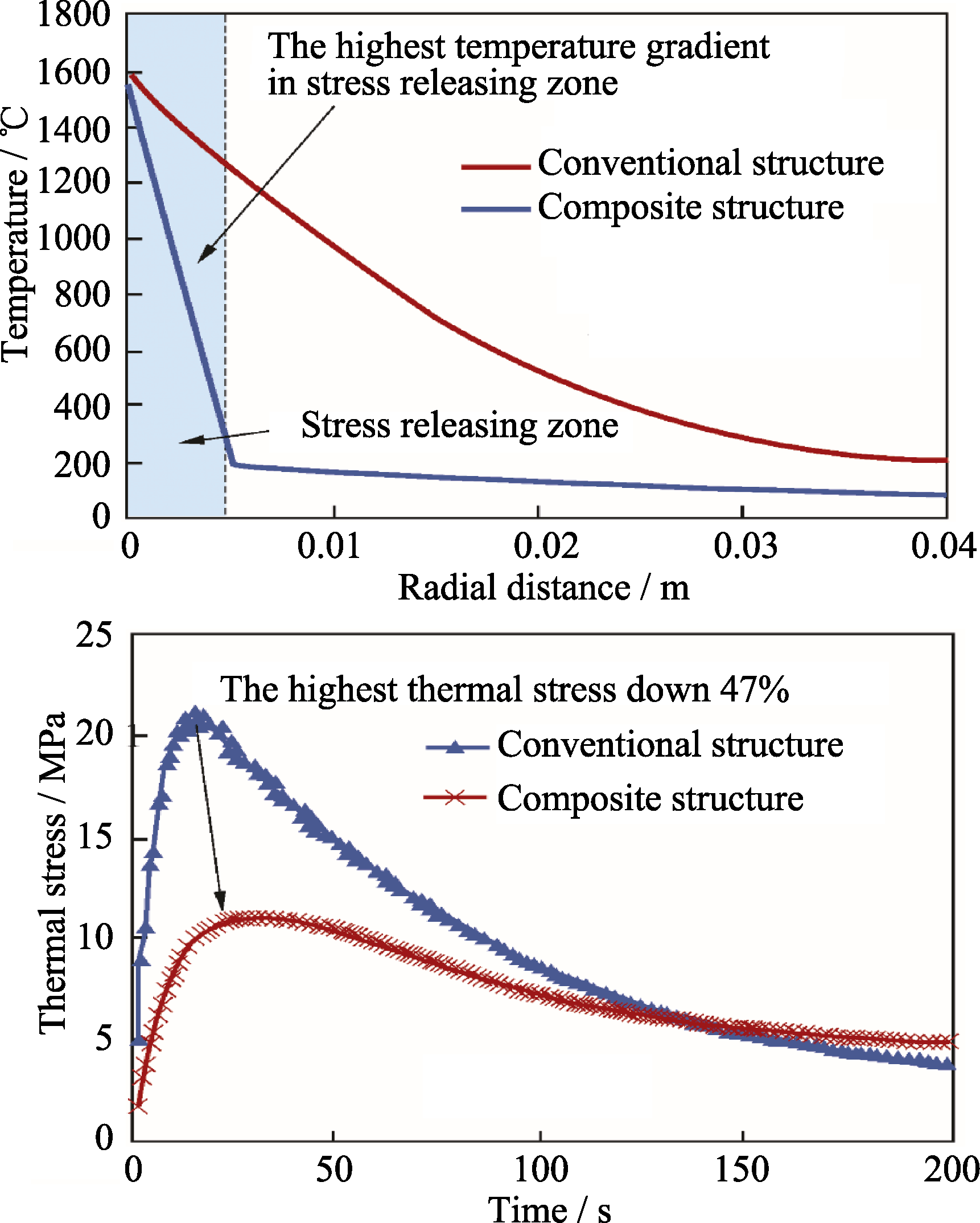

图9   应力缓释区对温度场和最大热应力的影响[42]

Fig. 9   Effects of stress buffer release area with micro-porous structure on temperature field and maximum thermal stress[42]

结合先进陶瓷的制备技术, 实现了高温隔热性能及其他服役性能的微结构精细化调控, 开发出低导热率、长寿命、耐高温新型纳米隔热材料, 以及耐高温、高抗侵蚀性的非氧化物复合隔热耐火材料。

以优化高温服役行为为核心, 数值模拟技术和高温模拟实验相结合, 采用耐火材料结构功能一体化设计, 突出服役功能化的结构设计与材料的优化配置, 实现服役长寿化和功能化, 满足了高品质钢高效生产的需要。

耐火材料的功能化和轻量化设计可从宏观结构复合及骨料颗粒、基质及气孔三相的微观结构设计与调控着手, 融合先进陶瓷的成型和制备技术等, 获得梯度或多层复合结构, 拓展了材料性能调控的空间, 实现特定关键服役性能和功能的协同优化提升, 从而达到减量化、功能化或改善抗高温熔体侵蚀性能延长使用寿命等目的。

The authors have declared that no competing interests exist.

参考文献

[1] 李红霞.

高温工业的发展与耐火材料的技术进步

. 耐火材料, 2006, 40(增刊): 4-8.

[本文引用: 2]

[2] 陈肇友, 李红霞.

镁资源的综合利用及镁质耐火材料的发展

. 耐火材料, 2005, 39(1): 6-15.

[本文引用: 1]

[3] LI H X, LIU G Q.

Current situation and development of refractories for clean steel production.

China’s Refractories, 2013, 22(3): 1-6.

[本文引用: 4]

[4] 吴小贤, 李红霞, 刘国齐, 等.

高能球磨合成纳米碳包覆α-Al2O3复合粉体

. 无机材料学报, 2013, 28(3): 261-266.

[本文引用: 3]

[5] 刘辉敏, 李红霞, 洪彦若, 等.

复合结构长水口热应力有限元分析

. 硅酸盐学报, 2009, 31(12): 2000-2006.

[本文引用: 2]

[6] SONG Y Y, LIU G Q, LI H X, et al. Influence of ladle purging plug airway on flow properties of liquid steel. Advanced Materials Research, 2012,

472-

475: 2581-2587.

[7] LI H X, YANG B, LIU G Q, et al.

Gradient Functional Refractories for High Efficient Con-casting (invited). Proceedings of the 6th International Congress on the Science and Technology of Steelmaking(I), Beijing,

China, 2015: 4-8.

[本文引用: 1]

[8] 张洪哲, 李富朝, 孙庚辰, 等.

高风温长寿热风炉用高效小孔径格子砖的设计及选材

. 耐火材料, 2015, 49(5): 376-380.

[本文引用: 1]

[9] 王佳平, 金广湘, 王勇峰, 等.新型复相氮化物结合碳化硅耐火材料在干熄炉斜道区的应用和分析. 西安: 2016年(第十届)焦化节能环保及干熄焦技术研讨会论文集, 2016: 96-101.

[本文引用: 1]

[10] YIN H J, ZHANG T, WU A J, et al. Effect of M-ZrO2 on sintering behavior and thermal shock resistance of dense Cr2O3 material. Advanced Materials Research, 2011,

199-

200: 1928-1931.

[本文引用: 1]

[11] 孙红刚, 陈杰, 范志辉, 等.

新型高铬砖在GE气化炉的试用研究

. 大氮肥, 2011, 34(增刊2): 108-111.

[12] 耿可明, 王金相.

Cr2O3在水煤浆气化炉过程中的行为

. 耐火材料, 2015, 49(1): 68-71.

[本文引用: 2]

[13] 李红霞, 王金相.

水泥窑用碱性耐火材料无铬化的技术进展

. 中国水泥, 2004, 10: 79-82.

[14] LI H X, LIU J, FENG H X, et al.

Development and application of chrome-free refractory materials for RH degasser.

China's Refractories, 2014, 23(4): 1-5, 12.

[本文引用: 1]

[15] GE H B, WANG G, YUAN B, et al.

Fabrication and microstructure of porous SiC ceramics using suspension emulsions as pore-forming agents.

Ceramics International, 2014, 40(8): 11705-11711.

[本文引用: 1]

[16] WU H B, HUANG Z R, WANG G, et al.

Alumina heat insulator through composite poring mechanisms.

International Journal of Applied Ceramic Technology, 2015, 11(6): 1061-1067.

[本文引用: 1]

[17] 徐殿利.

2016年全国耐火材料行业生产运行情况及2017年耐火材料市场预测分析

. 北京: 2017年耐火材料行业协会年会报告会, 2017: 1-8.

[本文引用: 1]

[18] 江东亮, 袁渭康, 钱锋, 等. 我国高耗能工业高温热工装备节能科技发展战略研究. 北京: 科学出版社, 2017: 50-55.

[本文引用: 2]

[19] 李红霞, 杨彬.

中国石墨资源和产业状况概述

. 郑州: 耐火原料学术交流会论文集, 2011: 1-11.

[本文引用: 1]

[20] 刘俊光, 魏同.

我国耐火材料工业节能降耗技术及发展方向

. 太原: 新形势下全国耐火原料发展战略研讨会论文集, 2014: 193-194.

[本文引用: 1]

[21] HEMRICK J G, HAYDE H W,

ANGELINI, et al. Refractories for industrial processing: opportunities for improved energy efficiency.

Industrial Technologies Program, 2005, 1: 4-6.

[本文引用: 3]

[22] HEMRICK J G.

Improved refractories=energy saving.

American Ceramic Society Bulletin, 2013, 92(7): 32-35.

[本文引用: 1]

[23] HEADRICK W L.

Towards a “greener” future with advanced refractories.

American Ceramic Society Bulletin, 2013, 92(7): 28-31.

[本文引用: 2]

[24] SEMLER C E.

Refractories—the world most important but least known products.

American Ceramic Society Bulletin, 2014, 93(2): 34-39.

[本文引用: 2]

[25] GUIRE E D.

State raw materials 2013-overview and frontiers.

American Ceramic Society Bulletin, 2013, 92(6): 24-28.

[本文引用: 1]

[26] CERAME-UNIE.

The Ceramic Industry Roadmap.

Paving the Way to 2050, 2012, 1: 40-45.

[本文引用: 1]

[27] COHEN L.

Challenge and opportunities for refractory manufacturers in the UK.

Refractories Engineer, 2013, 11: 12-17.

[本文引用: 1]

[28] JARVIS D R.

An overview of the current 2013 global refractories industry.

International Ceramic Review, 2013, 62(4): 262-266.

[本文引用: 1]

[29] XU D L, CUI Y S, YANG K, et al.

On the future of Chinese cement industry.

Cement and Concrete Research, 2015, 78: 2-13.

[本文引用: 1]

[30] 殷瑞钰.

高效率、低成本洁净钢“制造平台”集成技术及其动态运行

. 钢铁, 2012, 47(1): 1-12.

[本文引用: 1]

[31] LI HONGXIA.

Development of Refractory Industry in China with Restricts of Resource, Energy and Environment Factors. Proceedings of UNITECR 2011, Kyoto,

Japan, 2011: 122-123.

[本文引用: 1]

[32] 李红霞.

经济下行时中国耐火材料行业发展的思考

. 耐火材料, 2012, 46(5): 321-324.

[33] JAKOBSEN D, GOTSCHEL I, ROOSEN A.

Manufacture of multilayer composite with optimized thermal and chemical properties via the tape casting process.

Refractories Worldforum, 2016, 8(2): 86-94.

[本文引用: 3]

[34] 蔡斌利, 李红霞, 赵世贤, 等.

水煤浆气化炉中O2分压和Cr2O3稳定性的热力学计算

. 耐火材料, 2016, 50(6): 411-415.

[本文引用: 1]

[35] YANG W G, LIU G Q, LI H X, et al.

Thermal Stress Distribution in Stopper by Finite Element Analysis. Proceedings of UNITECR 2013, Columbia,

Canada, 2013: 154-158.

[本文引用: 1]

[36] 李红霞.

对耐火材料的性能调控及设计的一些思考

. 耐火材料, 2013, 47(增刊1): 1-2.

[本文引用: 2]

[37] SEMLER C E.

Review of advances in refractories.

International Ceramic Review, 2011, 2: 77-81.

[本文引用: 1]

[38] SUGITA K.

The past and future of refractories technology.

International Ceramic Review, 2012, 1: 8-12.

[39] SEMLER C E.

The advancement of refractories technology never stops.

Refractories Worldforum, 2014, 6(4): 27-31.

[本文引用: 1]

[40] PHILIP A.

An introduction to Alkaline Silicate wool products. Proceedings of the Institute of Industrial Engineers Asian Conference 2013,

Taipei, 2013: 100-105.

[本文引用: 1]

[41] 孙小飞, 王刚, 袁波.

高铝纤维复合SiO2质纳米微孔隔热材料研究

. 耐火材料, 2014, 48(6): 406-408.

[本文引用: 4]

[42] LI H X.

Some design consideration of advanced refractories.

Refractories Worldforum, 2017, 9(4): 99-105.

[本文引用: 8]

[43] 张琪.

隔热材料抗冰晶石蒸汽侵蚀机理研究

. 洛阳: 中钢集团洛阳耐火材料研究院硕士学位论文, 2016.

[本文引用: 2]

[44] 刘国齐.

Al2O3-Al-C功能耐火材料的热变化和应用研究

. 北京: 北京科技大学博士学位论文, 2006.

[本文引用: 3]

[45] 吴小贤.

含纳米碳新型低碳铝碳耐火材料研究

. 北京: 北京科技大学博士学位论文, 2013.

[本文引用: 3]

版权所有 © 2019 《无机材料学报》编辑部
通信地址：上海市嘉定区和硕路585号 邮政编码:201899 电话: 021-69906267
E-mail：jim@mail.sic.ac.cn
沪ICP备05005480号-12  沪公网安备31011402010211号
本系统由北京玛格泰克科技发展有限公司设计开发

/

〈 〉
