邢媛媛
, 吴海波, 刘学建, 黄政仁
XING Yuan-Yuan, WU Hai-Bo, LIU Xue-Jian, HUANG Zheng-Ren
中图分类号: TQ174
文献标识码: A
文章编号: 1000-324X(2018)11-1167-06
通讯作者:
收稿日期: 2018-02-8
修回日期: 2018-06-12
网络出版日期: 2018-11-16
版权声明: 2018 无机材料学报编委会 This is an open-access article distributed under the terms of the Creative Commons Attribution License, which permits unrestricted use, distribution, and reproduction in any medium, provided the original author and source are credited.
基金资助:
作者简介:
作者简介: 刑媛媛(1991-), 女, 硕士研究生. E-mail: xingyuanyuan@student.sic.ac.cn
展开
摘要
通过粗细碳化硅粉体的颗粒级配实现了致密固相烧结碳化硅(S-SiC)陶瓷的增强增韧, 系统研究了粗粉(~4.6 µm)加入量对烧结试样的致密化、微结构与力学特性的影响。结果表明: 当粗粉加入量不超过75wt%时, 可制备出相对密度≥98.3%的致密S-SiC陶瓷, 烧结收缩率低至14.5%;引入的粗粉颗粒产生钉扎作用, 显著抑制了S-SiC陶瓷中异常晶粒生长, 形成细小的等轴晶粒, 进而提高了S-SiC陶瓷的抗弯强度。同时, 粗粉颗粒的引入导致S-SiC陶瓷的断裂方式由穿晶断裂转变为穿晶-沿晶复合断裂, 使得S-SiC陶瓷的断裂韧性增强。对于粗粉引入量为65wt%的S-SiC陶瓷, 抗弯强度与断裂韧性分别为(440±35) MPa与(4.92±0.24) MPa•m1/2, 相比于未添加粗粉的S-SiC陶瓷, 分别提升了14.0%与17.1%。
关键词：
Abstract
Strengthening and toughening of dense solid-state-sintered SiC (S-SiC) ceramics was achieved by grain composition of coarse and fine SiC powder, whose median particle sizes were ~4.6 μm and ~0.5 μm, respectively. The fraction effects of coarse SiC powder on densification, microstructures, and mechanical properties of S-SiC ceramics were systematically investigated. High relative densities (higher than 98.3%) were successfully acquired for the S-SiC samples with the fraction of coarse powder less than 75wt%. The linear sintering shrinkage of SiC samples sharply decreased with increasing fraction of coarse powder, with the minimum fraction as low as 14.5%. Moreover, the coarse SiC powder significantly suppressed abnormal grain growth in S-SiC ceramics by Zener pining of grain boundaries. As a result, SiC grains became smaller and equiaxial, which was beneficial for obtaining high flexural strength for S-SiC ceramic. Meanwhile, the introduction of coarse SiC powder induced fracture mode transfer S-SiC ceramic from transgranular type to transgranular-intergranular mixture type, resulting in improved fracture toughness. The S-SiC ceramic added with 65wt% coarse powder achieved an increase of 14.0% in flexural strength ((440±35) MPa) and 17.1% in fracture toughness ((4.92±0.24) MPa·m1/2).
Keywords：
固相烧结碳化硅陶瓷(S-SiC)具有硬度大、高温强度好、热导率高、化学稳定性好等优异的物理化学特性[1], 已被广泛用作耐磨、耐高温、抗腐蚀或传热的工程结构材料, 如密封环[2]、防弹装甲[3]和热交换器[4]等。S-SiC陶瓷由Prochazka等[5]首次报道, 他们以B和C为烧结助剂、亚微米SiC粉体为主要原料, 在2050℃下烧结得到相对密度为95%的致密S-SiC陶瓷。此后, 研究者们以S-SiC陶瓷为对象开展了大量工作, 主要集中于烧结助剂体系[6-8]、微结构优化[9-11]以及烧结机理[12-13]等方面。但是, 所用原料中的SiC粉体的粒度均为亚微米级或纳米级。由于亚微米或纳米级碳化硅粉体的粒径小、比表面积大、表面能高、烧结活性大、高温(1950~2200℃)下原子扩散剧烈, 导致在烧结过程中易出现晶粒异常长大的现象[9,14], 进而降低S-SiC陶瓷的力学强度, 一般抗弯强度为320~400 MPa。同时由于剧烈的高温固相扩散, 在SiC/SiC晶粒之间形成了干净强结合的界面, 导致在裂纹扩展的过程中呈现明显的穿晶断裂现象, 使得韧性偏低, 一般为3.0~ 3.5 MPa·m1/2。
为了改善S-SiC陶瓷的强度与韧性, 研究者主要采用的方法包括细化晶粒(通过两步烧结法[9]与热压烧结工艺[10-11])和引入第二相[15]等。例如, Giuseppe 等[9]通过两步烧结法制备了相对密度为97%的S-SiC陶瓷, 晶粒的异常生长现象得到了有效抑制, 晶粒细小, 使得抗弯强度由常规S-SiC陶瓷的341 MPa显著提升至556 MPa, 且韧性由3.1 MPa·m1/2升高至3.4 MPa·m1/2, 但是两步烧结法工艺复杂, 烧结周期长。Darin等[10-11]通过热压烧结的方式制备了晶粒尺寸为3.6 μm的S-SiC陶瓷, 抗弯强度提升至447 MPa, 但韧性仅为2.4 MPa·m1/2, 并且热压烧结也无法制备大尺寸复杂形状的陶瓷部件。Li等[15]通过原位生成VB2第二相抑制了SiC晶粒的异常生长, 且在SiC-VB2界面处形成弱界面, 实现S-SiC陶瓷的增强增韧, 抗弯强度达到458 MPa, 且韧性高达7.0 MPa·m1/2, 但第二相的引入又会降低S-SiC陶瓷的热稳定性或耐化学腐蚀特性。
微米级SiC粉体相比于亚微米SiC粉体, 表面积显著减少, 烧结活性降低。将部分粗粉引入到亚微米级粉体中进行颗粒级配, 粗颗粒在烧结过程中可降低颗粒间的界面扩散, 起到钉扎作用, 从而抑制晶粒的异常长大, 并弱化部分SiC/SiC晶界处的界面结合, 进而改善S-SiC陶瓷的力学性能, 同时避免上述增强增韧方法的不足。本工作拟通过粗细粉体颗粒级配的方式来实现S-SiC陶瓷的增强增韧, 系统研究粗粉比例对烧结试样致密化、微结构与力学特性的影响规律, 并深入分析相应的S-SiC陶瓷增强增韧机理。
选用两种不同粒径的SiC粉体(纯度≥99%)作为主要原料: (1)中位粒径(D50)为~0.5 µm、比表面积为4.787 m2·g的细粉;(2) D50为~4.6 μm、比表面积为0.423 m2·g的粗粉, 它们粒径分布和微观形貌如图1所示。烧结助剂为B4C(纯度≥98%, D50=~2 µm) 和炭黑(纯度≥98%, D50=~400 nm)。粘结剂为酚醛树脂, 其热解后残炭率为60wt%, 残炭也起烧结助剂作用。

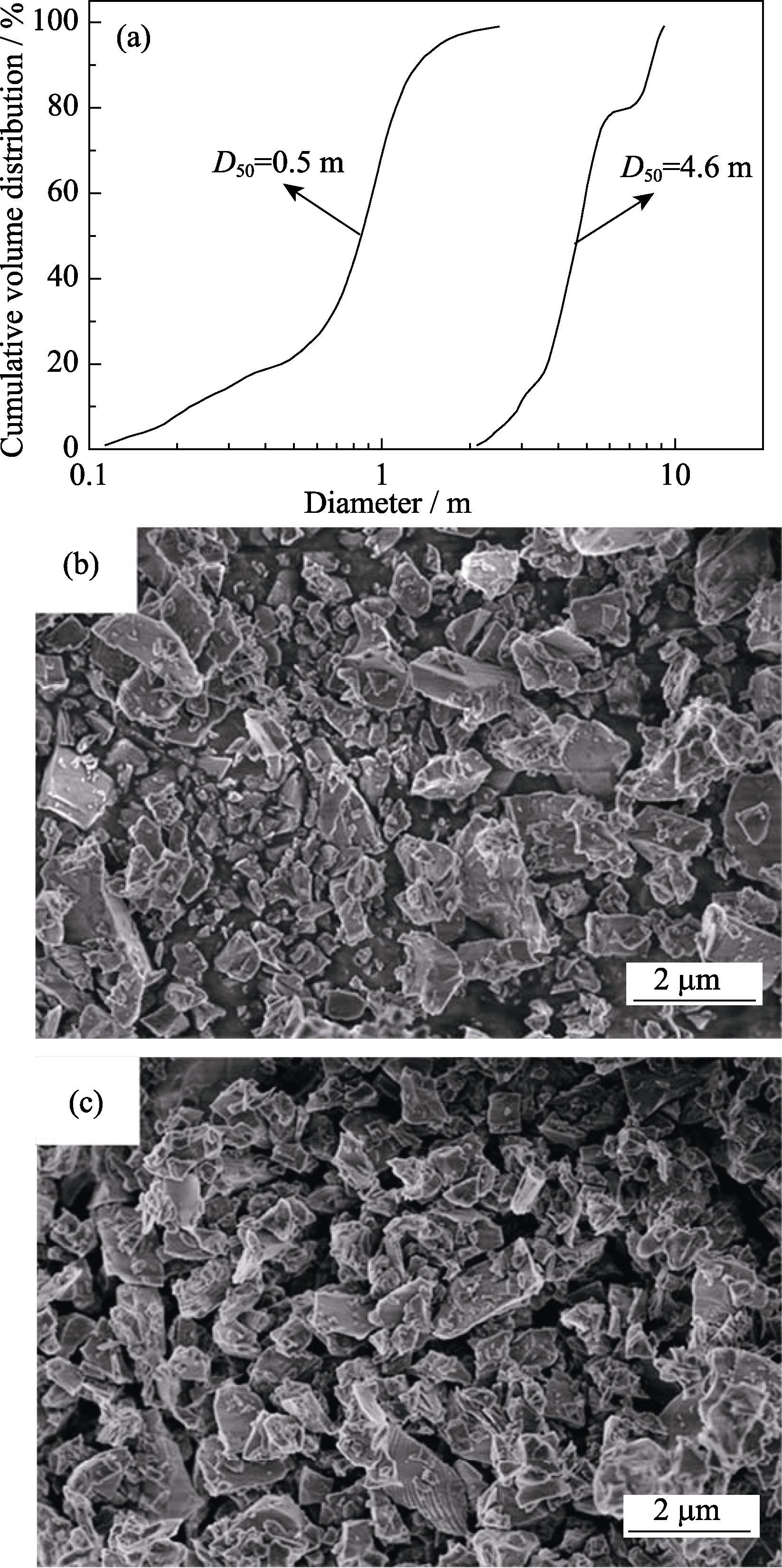

图1 两种不同SiC粉体的粒度分布曲线(a), D50=~0.5 µm (b)和D50=~4.6 µm (c)的SEM照片
Fig. 1 Size distribution curve (a) and morphology pictures of SiC powders with different sizes D50=~0.5 µm (b) and D50= ~4.6 µm (c)
将颗粒级配的SiC粉体与碳化硼、炭黑与酚醛树脂按100 : 0.5 : 1.5 : 2.5的质量比加入到无水乙醇中, 球磨混合4 h后在60℃烘箱中烘干, 过150 μm筛后, 经40 MPa干压、200 MPa等静压成型。成型坯体经 900℃脱粘后, 在2150℃高温烧结炉中保温2 h, 得到烧结试样。不同级配比的配方编号与粗细粉比例如表1所示。
表1 配方编号及粗细粉体比例
Table 1 Formula and the corresponding ratio of fine and coarse SiC powders
| Formula | Ratio of coarse SiC powders/wt% | Ratio of fine SiC powders/wt% |
|---|---|---|
| C0 | 0 | 100 |
| C55 | 55 | 45 |
| C60 | 60 | 40 |
| C65 | 65 | 35 |
| C70 | 70 | 30 |
| C75 | 75 | 25 |
| C80 | 80 | 20 |
烧结收缩率(Rs)根据试样烧结前后的长度计算获得。烧结试样的密度(D)通过阿基米德法测定, 烧结致密度(RD)为密度与理论密度的比值, 其中理论密度(3.14 g·cm-1)通过混合物法则计算得到。三点抗弯强度(σf)用万能试验机测试(Instron-1195, Canton, MA, USA), 试样尺寸为36 mm×4 mm×3 mm, 加载速度为0.5 mm/min。维氏硬度(HV)利用硬度计(Tukon-300, Canton, MA, USA)采用压痕法测定, 加载载荷为1 kg。断裂韧性(KIC)利用万能试验机采用单边切口梁法测试, 尺寸为36 mm×6 mm×3 mm, 槽深为3 mm, 加载速度为0.5 mm/min。σf、KIC与Hv均为5个试样的平均值。利用场发射扫描电镜(SEM, S-4800, Hitachi, Tokyo, Japan)观察烧结试样的断面形貌与抛光腐蚀后的晶粒形貌。利用透射电子显微镜(TEM, Tecnai G2F20, FEI Co., Hillsboro, OR)观察烧结试样的晶界。
颗粒级配对S-SiC陶瓷的烧结收缩率、密度和相对密度的影响如图2所示。随着粗粉比例由0增加至75wt%, 收缩率近似线性地由18.3%下降至14.5%;当粗粉比例增加至80wt%时, 收缩率急剧下降至12.7%。粗粉加入量在0~65wt%范围内, 密度为3.10~3.12 g·cm-1, 对应的相对密度为99.4%~ 99.6%, 均呈现先降后升的趋势;粗粉比例增加至75wt%时, 密度逐渐下降至3.07 g·cm-1, 相对密度降低至98.3%;当粗粉量增至80wt%, 相对密度下降至92.6%, C80的致密度低于95%, 成为非致密样品。由此可知, 对于4.6~0.5 μm的颗粒级配粉体, 当粗粉加入量不超过75wt%时, 可以获得致密的S-SiC陶瓷, 且烧结收缩率低至14.5%, 这有利于避免大尺寸陶瓷部件在烧结过程中的变形或开裂。

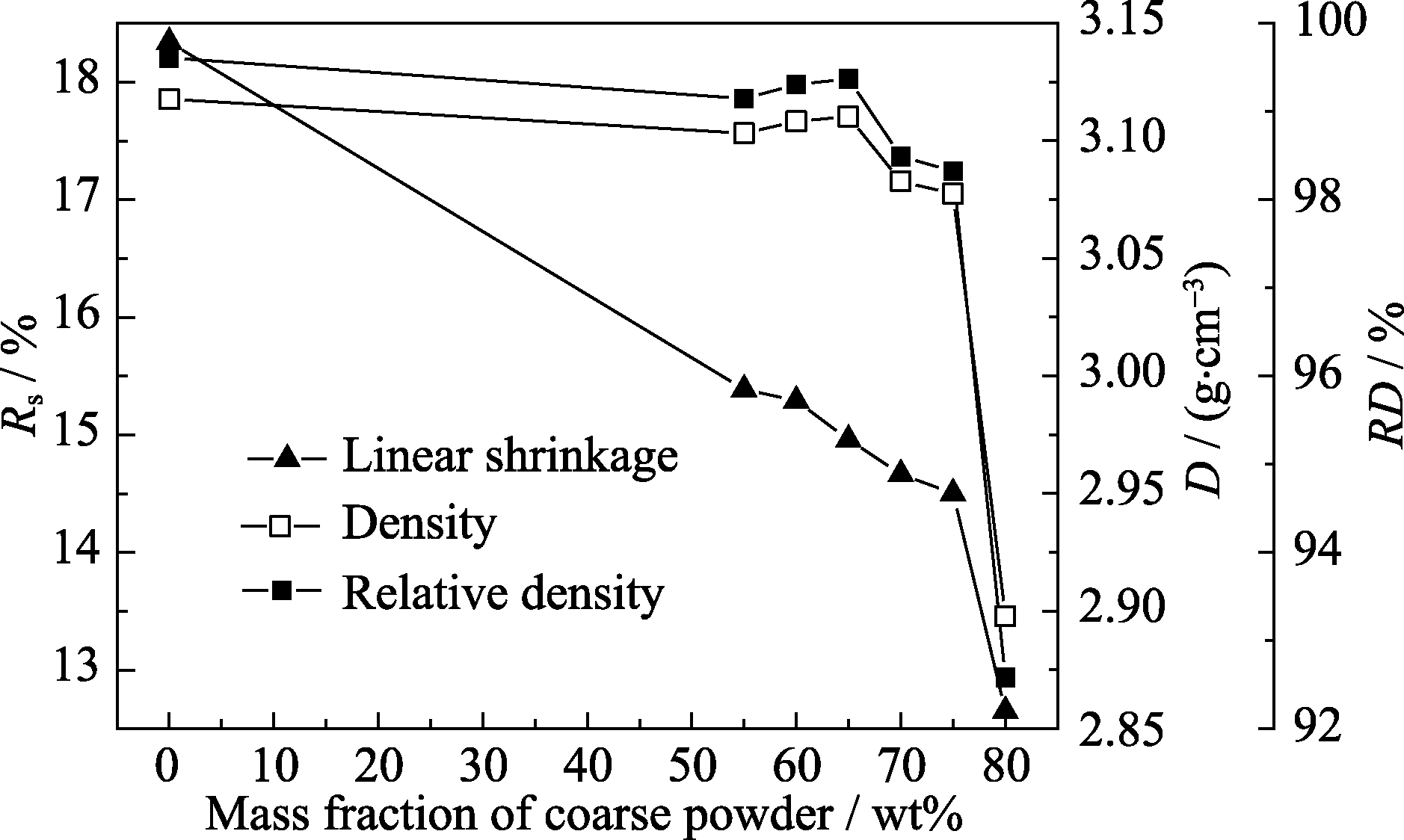

图2 颗粒级配对烧结收缩率(Rs)、密度(D)和相对密度(RD)的影响
Fig. 2 Effects of grain composition on linear shrinkage(Rs), density(D) and relative density(RD)
S-SiC陶瓷的烧结收缩率、密度和相对密度受粉体烧结活性与坯体密度影响。S-SiC陶瓷的烧结激活能主要来源于SiC粉体的表面能, 由于粗粉的粒径是细粉粒径的~9.2倍, 比表面积仅为细粉的8.8%, 粗细粉颗粒级配后, 随着粗粉比例的增加, SiC粉体的整体表面能急剧减小, 使得收缩率呈现下降的趋势。但是, 粗细粉体颗粒级配可显著提升坯体的致密度, 使得S-SiC陶瓷的收缩率下降时仍能实现致密化。对于粒径比为10 : 1的粗细粉体颗粒级配, 粉料最紧密堆积时, 粗粉的体积分数可用Furnas模型计算[16], 具体为:
\[{{R}_{c}}=\frac{{{\rho }_{c}}}{{{\rho }_{f}}+{{\rho }_{c}}-{{\rho }_{f}}\cdot {{\rho }_{c}}} \ (1)\]
其中, Rc为细粉体积百分数, ρf、ρc为单一细粉和粗粉的最大相对堆积密度。基于Furnas模型, Zheng等[17]通过实验与模拟相结合的方式得出粗粉比例为 60%~70% 时可实现最紧密堆积, 获得最高的坯体密度。因此, 当粗粉加入量为 55wt%~65wt% 时, 坯体致密度逐渐增加, 在收缩率下降的同时, 密度和相对密度仍略有增加;当粗粉增加至75wt%时, 坯体致密度下降, 密度和相对密度缓慢下降;粗粉量达到80wt%时, 坯体致密度进一步降低, 且收缩率急剧下降, 无法实现致密化。
颗粒级配对S-SiC陶瓷抛光腐蚀后的晶粒形貌的影响如图3所示(晶粒中细小气孔是腐蚀过程中残炭拔出所致)。在未引入粗粉的C0样品中(图3(a)~(b)), SiC晶粒主要为长柱状, 不同晶粒的尺寸差别很大, 小晶粒长度仅为~3 μm, 大晶粒长度超过500 μm, 且晶粒的长径比分布较宽(在2 : 1~20 : 1之间), 呈现出明显的晶粒异常长大现象, 这可能是由于粉体中存在个别较大的SiC颗粒所致。在颗粒级配的C65样品中(图3(c)~(d)), SiC晶粒以等轴状为主, 含少量柱状晶, 晶粒的尺寸在5~30 μm之间, 平均粒径仅为~12 μm。由此可知, 通过颗粒级配, S-SiC陶瓷中的晶粒异常长大得到有效抑制, 获得了细小均匀的晶粒结构。~4.6 μm的粗粉的比表面积仅为~0.5 μm细粉的8.8%, 烧结活性较低, 呈现出烧结惰性, 在烧结中后期, 晶界迁移至粗粉表面时, 粗粉颗粒起到钉扎作用。在图4(a)中C0样品晶界干净平直, 近似呈120°夹角;而在图4(b)中C65样品的部分晶界则弯曲变形, 晶粒A与B间晶界近似呈L状, A与C间晶界也发生了弯曲, 并且三叉晶界也发生了畸变, 这是由于粗粉颗粒钉扎作用所致。粗粉颗粒的钉扎作用阻碍了晶粒进一步长大, 避免了晶粒的异常生长, 从而得到晶粒细小的等轴晶粒。
图3 颗粒级配对S-SiC陶瓷晶粒形貌的影响
Fig. 3 Effect of grain composition on the microstructures of S-SiC ceramics(a, b) C0; (c, d) C65
图4 颗粒级配对S-SiC陶瓷晶界的影响
Fig. 4 Effect of grain composition on the grain boundaries of S-SiC ceramics (a) C0; (b) C65
颗粒级配对S-SiC陶瓷的抗弯强度的影响如图5所示。随着粗粉引入量的增加, 抗弯强度呈先升后降的趋势。当粗粉加入量为65wt%时, C65具有最高的抗弯强度, 达到(440±35) MPa, 比C0的抗弯强度((386±17) MPa), 提升了14.0%。经典的Hall-petch公式(式2)揭示了抗弯强度与晶粒尺寸之间的关系[18]:
\[{{\sigma }_{_{f}}}\text{=}{{\sigma }_{0}}+{{\text{K}}_{1}}{{d}^{-1/2}} \ (2)\]
式中, σ0与K1为常数。粗粉颗粒的引入抑制了晶粒的异常长大, 使晶粒显著细化, 进而提升了S-SiC陶瓷的抗弯强度。

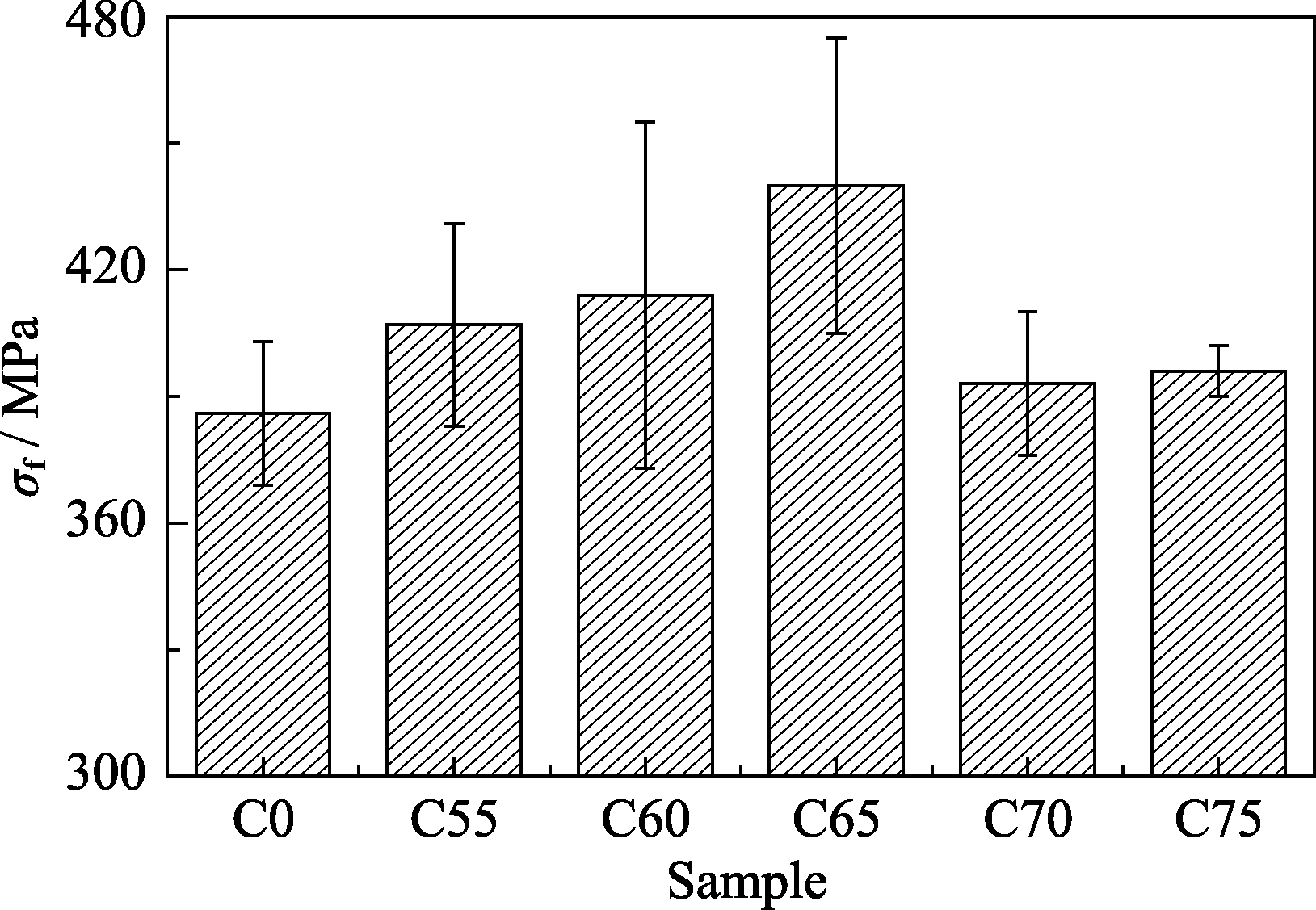

图5 颗粒级配对S-SiC陶瓷抗弯强度(σf)的影响
Fig. 5 Effect of grain composition on the flexure strength (σf) of S-SiC ceramics
颗粒级配对S-SiC陶瓷的维氏硬度的影响如图6所示。随着粗粉加入量的增加, 硬度近似呈先高后低的趋势。粗粉加入量为60wt%的C60具有最高的硬度, 达到(25.44±0.79) GPa;粗粉加入量为65wt%的C65的硬度为(24.11±0.70) GPa, 相比于C0的硬度((23.41±0.51) GPa), 分别提升 8.7%与 3.0%, 这主要也是由于颗粒级配导致晶粒细化所致[19-20]。

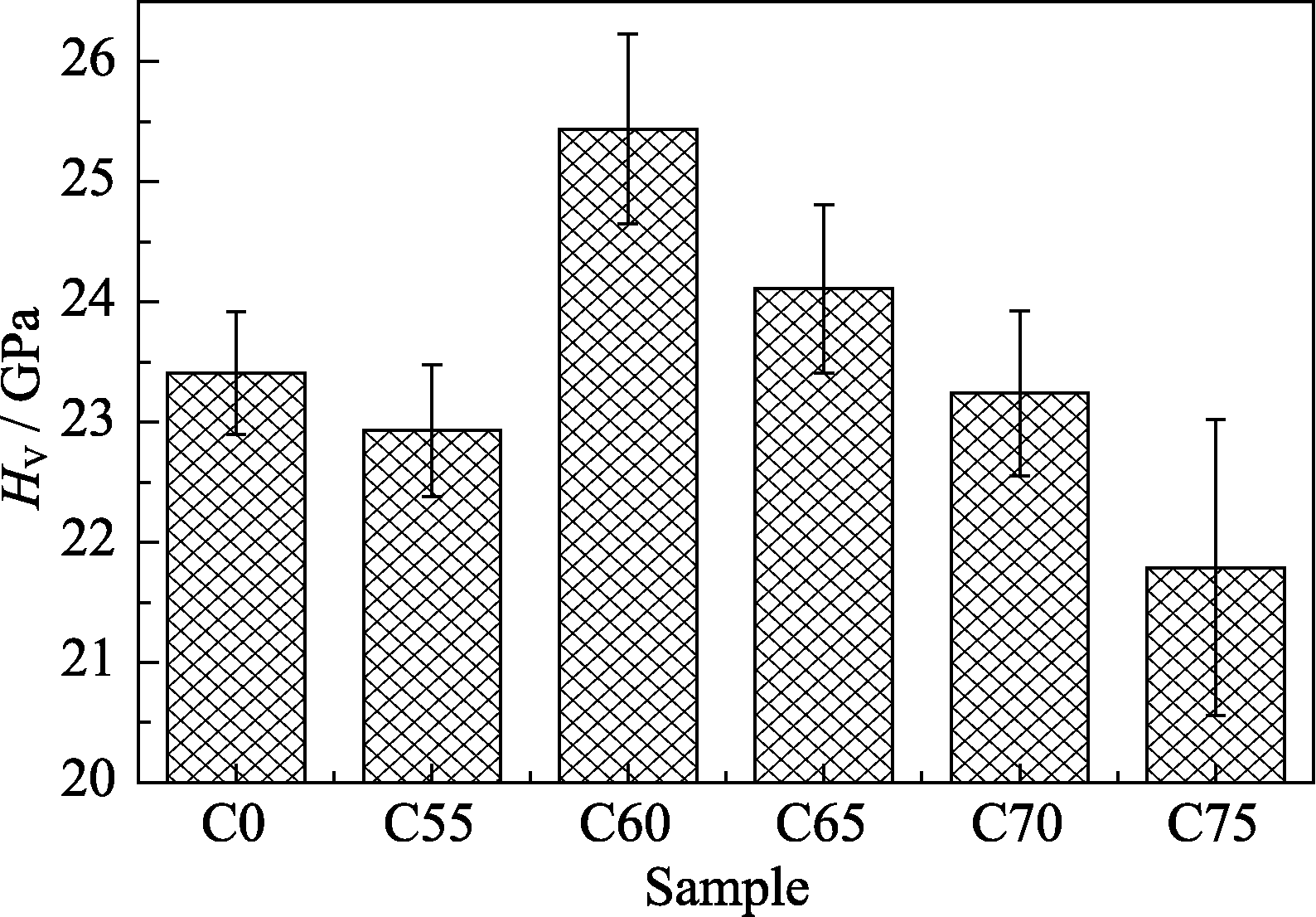

图6 颗粒级配对S-SiC陶瓷维氏硬度(HV)的影响
Fig. 6 Effect of grain composition on the Vickers hardness (HV) of S-SiC ceramics
颗粒级配对S-SiC陶瓷的断裂韧性的影响如图7所示。随着粗粉引入量的增加, 断裂韧性呈先强后弱的趋势。当粗粉加入量为65wt%时, C65具有最高的断裂韧性, 达到(4.92±0.24) MPa·m1/2, 相比于C0的断裂韧性((4.20±0.05) MPa·m1/2), 显著提升了17.1%。粗粉的引入导致韧性增加的原因可以归结为: (1) C65相比于C0部分晶界发生了弯曲, 在这些晶界处可能存在残余应力;同时C0的三角晶界处干净且精密结合, 而C60三角晶界处存在残炭, 会弱化SiC/SiC界面(图4), 残余应力与界面弱化都有利于提升S-SiC陶瓷的断裂韧性[15]。(2) C0断口粗糙, 为典型的穿晶断裂, 而C65断口中部分晶粒凸出且光滑, 为穿晶-沿晶复合的断裂方式, 部分的沿晶断裂使得S-SiC陶瓷的断裂韧性增强(图8)。

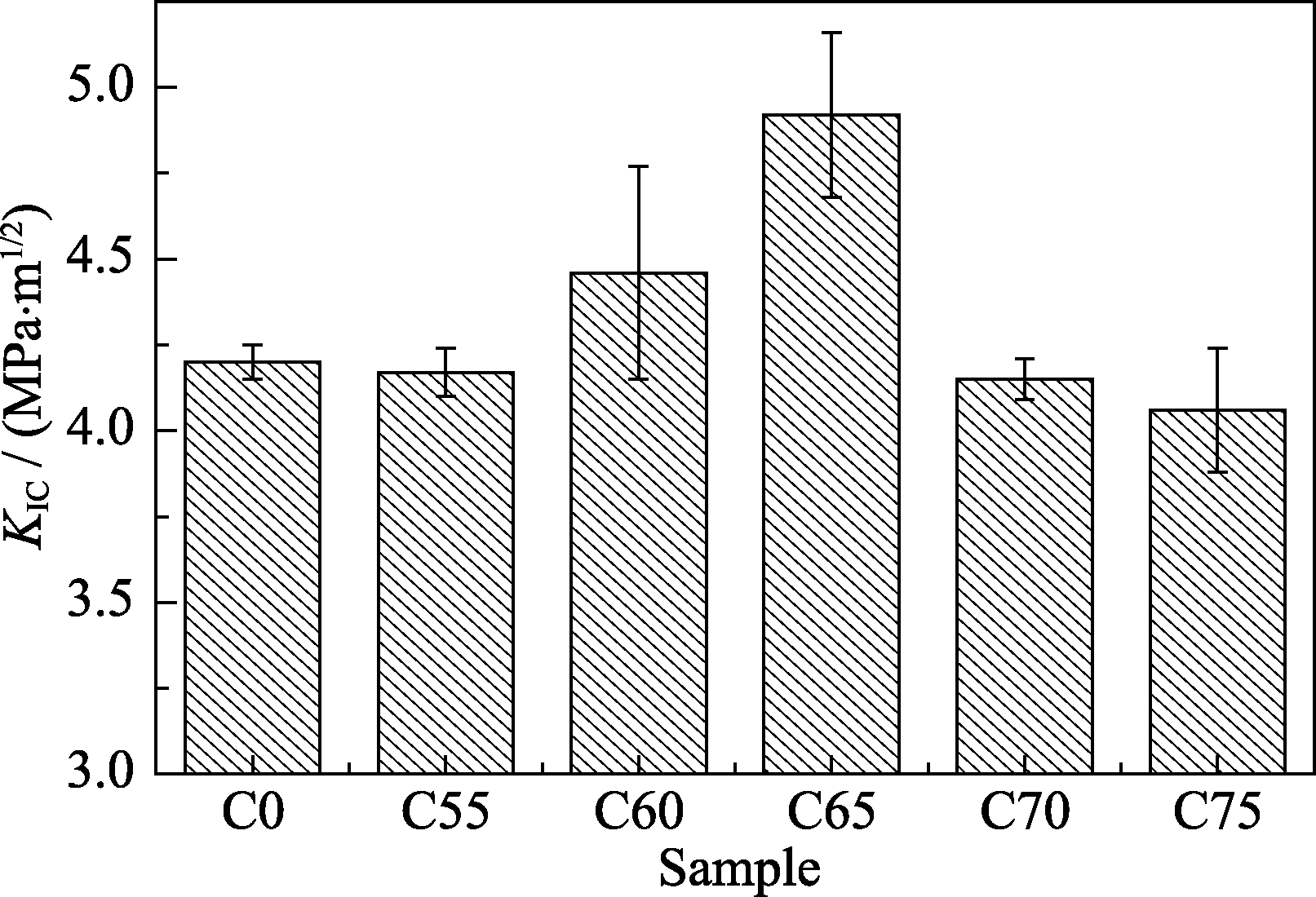

图7 颗粒级配对S-SiC陶瓷断裂韧性(KIC)的影响
Fig. 7 Effect of grain composition on the fracture toughness (KIC) of S-SiC ceramics
图8 颗粒级配对S-SiC陶瓷断面形貌的影响
Fig. 8 Effect of grain composition on the fracture surfaces of S-SiC ceramics(a) C0; (b) C65
研究以粗细级配的SiC粉体为主要原料, 实现了S-SiC陶瓷的增强增韧, 并系统研究了颗粒级配对S-SiC陶瓷的影响:
1) 当粗粉加入量不超过75wt%时, S-SiC陶瓷的相对密度不低于98.3%, 且随着粗粉量的增加, 烧结收缩率显著减小, 低至14.5%。
2) 引入的粗粉起钉扎作用, 抑制了S-SiC陶瓷中异常晶粒长大, 晶粒形貌由大尺寸的长棒状转变为细小的等轴状, 进而提高抗弯强度。粗粉引入量为65wt%的S-SiC陶瓷, 抗弯强度相比于未添加粗粉的S-SiC陶瓷提升了14.0%, 达到(440±35) MPa。
3) 粗粉的引入导致S-SiC陶瓷的断裂模式由穿晶断裂转变为穿晶-沿晶断裂, 进而提高断裂韧性。粗粉引入量为65wt%的S-SiC陶瓷, 断裂韧性相比于未添加粗粉的S-SiC陶瓷提升了17.1%, 达到(4.92±0.24) MPa·m1/2。
