近年来, 吸波材料在军事和民用领域的用途越来越广泛, 这引起了广泛关注。吸波材料按吸波原理不同可分为磁损耗型与电损耗型, 常见的吸波剂有羰基铁粉(carbonyl iron particles, CIP)、铁氧体、钛酸钡等, 其中羰基铁粉具有磁导率高, 吸波频带宽, 吸波效果好等诸多优点^[1-2], 成为国内外应用最为广泛的吸波材料之一, 并成功应用于先进军事装备中^[3-4]。然而, 由于铁是一种比较活泼的金属, 容易与空气和水反应, 使其在使用过程中出现腐蚀、氧化等诸多问题, 并对它的吸波性能产生较大影响, 尤其在高温潮湿环境下上述问题尤为突出, 这也限制了它在这些特殊环境下的应用。

为了解决上述问题, 很多学者做了大量的研究, 利用不同的薄膜生长方法对颗粒表面包覆, 制备核壳结构复合材料, 提高羰基铁粉的抗氧化性、抗腐蚀性并改善电磁参数。例如Zhu等^[5]通过溶胶-凝胶法在羰基铁粉表面包覆SiO₂纳米薄膜, 抗氧化性和抗腐蚀性都得到明显的提高, 同时电阻率和电磁参数也有所改善。周乾等^[6]用相同的方法也得到类似结果。Zhou等^[7]用电镀方法制备了钴包覆的羰基铁颗粒, 将氧化起始温度升高到300℃, 显示出良好的热稳定性。Li等^[8]用电镀法制备了镍-硼/羰基铁复合材料, 抗氧化性和吸波能力都有所提高。Abshinova等^[9]在羰基铁表面包覆聚苯胺形成核壳结构, 抗氧化性和吸波性能都有所改善。郭飞等^[10]利用水热法制备海胆状氧化锌羰基铁粉复合材料, 着重研究了氧化锌壳对吸波性能及抗氧化性能的影响。

原子层沉积(Atomic layer deposition, ALD)是一种纳米薄膜生长技术^[11], 具有其他薄膜制备方法难以媲美的优点, 如包覆均匀、薄膜厚度精确可控、高保型性、可生长超薄薄膜等, 在粉体材料包覆领域具有广阔的应用前景。目前, 原子层沉积(ALD)技术在铜、镁、钙等金属防腐领域的研究已取得一些成果^[12-14], 但是对包覆超细金属粉末的报道尚不多见。本工作采用原子层沉积(ALD)法, 以TMA和水为前驱体, 在羰基铁粉表面包覆纳米氧化铝薄膜, 制备具有优良热稳定性、抗腐蚀性以及电磁性能的羰基铁粉/氧化铝(CIP/Al₂O₃)核壳结构复合材料。

1 实验方法

1.1 实验材料

微米级羰基铁粉由江苏天一超细金属粉末有限公司提供, 粒径2~5 μm, 实验室自制去离子水(5 MΩ∙cm), 异丙醇(国药集团), 浓盐酸(国药集团), 前驱体为高纯水和TMA。

1.2 羰基铁/氧化铝复合材料制备

ALD沉积系统采用江苏镇江智联德科技有限公司的Twinstar型ALD颗粒研发系统, 具体操作步骤如下: 取30 g 羰基铁粉放入500 mL烧杯, 用去离子水清洗3次, 超声30 min, 抽滤后将得到的样品按上述步骤用异丙醇清洗, 然后将羰基铁置于真空干燥箱, 50℃烘烤10 h, 得到干燥洁净的样品。用异丙醇清洗反应腔室, 然后放入样品, 抽取真空, 最终腔室气压维持在6.65 Pa。利用TMA与H₂O做前驱体时, 氧化铝薄膜生长分为两步^[15]:

(1) 通入TMA, 与羰基铁粉表面-OH反应生成单层Al(CH₃)_x基团与副产物CH₄, 利用N₂吹扫多余反应气体;

(2) 通入H₂O, Al(CH₃)_x基团与H₂O反应, 将表面的-CH₃再次置换成-OH, 释放出CH₄ 。

总的反应式如下:

(1)

由于羰基铁在高温环境易发生氧化反应, 为了减少ALD反应过程中羰基铁粉自身的氧化作用, 本实验将反应温度控制在150℃。将H₂O和TMA分压设置为66.5 Pa, 以脉冲形式交替通入腔室, 脉冲之间用高纯氮(99.999%)吹扫残余气体, 分压设为2660 Pa(反应脉冲如图1所示)。通过控制循环周期, 可以得到不同厚度的薄膜, 实验制取25、50、75个循环厚度的薄膜。

显示原图| 下载原图ZIP| 生成PPT

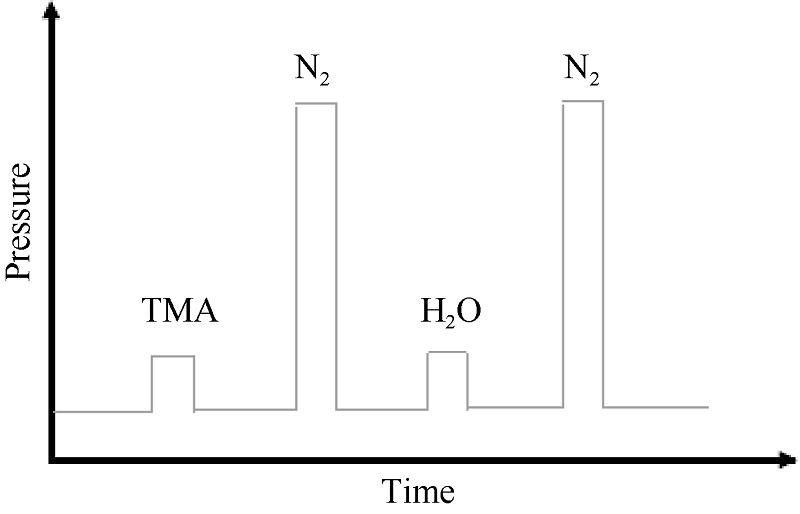

图1   原子层沉积过程反应脉冲示意图

Fig. 1   Schematic diagram of reaction pulse during ALD

1.3 样品表征及性能测试

利用日本电子株式会社生产的JSM-7001F扫描电子显微镜分析包覆前后样品表面形貌, 加速电压15 kV, 美国FEI公司透射电镜分析薄膜厚度。使用德国NETZSCH仪器公司STA449C综合热分析仪进行热重分析; 配置0.2 mol/L HCl溶液, 做加速腐蚀实验, 对比包覆后样品耐腐蚀性。采用傅里叶红外光谱仪(FTIR)分析包覆前后红外光谱吸收特性。通过等离子体发射光谱仪表征(ICP)样品包覆量。使用矢量网络分析仪(安捷伦N5244A)测试样品的电磁性能, 将样品与石蜡按质量比4: 1混合, 制成外径7 mm、内径3 mm、厚度2.5 mm的同轴环, 测试频率范围为 2.0~18.0 GHz。

2 结果分析与讨论

2.1 表面形貌分析

图2给出了羰基铁粉包覆氧化铝前后的形貌图及其元素分布特征, 图2(a)为原羰基铁粉(CIP)的SEM形貌 , 图2(b)是经过75次ALD循环包覆后得到的氧化铝/羰基铁粉(CIP/Al₂O₃)复合材料的SEM形貌, 羰基铁粉具有良好的球形度, 粒径为3 μm左右, 这与厂家提供的数据基本一致。对比包覆前后形貌可以发现包覆氧化铝后的羰基铁粉表面仍然可以看到原始轮廓, 这说明ALD技术包覆不改变羰基铁颗粒形貌及团簇。图2(c)为CIP/Al₂O₃的TEM照片, 对区域1进行元素分析, 显示出较强的O元素和Al元素峰(图2(d)), 可以确认该区域为Al₂O₃包覆层。由图2(c)可以看出, 该包覆层是一种致密的无定型结构^[18], 厚度大约为20 nm, 计算得到其生长速率为0.27 nm/次左右, 这说明在低温条件下, ALD沉积速率较高温时快^[16]。由图(e)~(h)可知, 对区域2进行eds-maping分析, Al和O元素信号均匀分布在所示区域。综上, 羰基铁粉经过ALD循环后, 可以形成具有致密、均匀、完全包覆的高质量核壳结构复合材料。

显示原图| 下载原图ZIP| 生成PPT

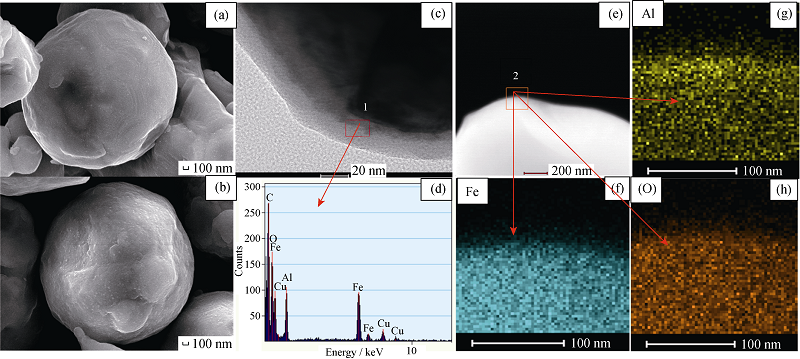

图2   CIP(a)和CIP/Al₂O₃(b)的扫描电镜照片; (c~h) CIP/Al₂O₃的透射电镜照片及能谱图

Fig. 2   SEM images of CIP(a) and CIP/Al₂O₃(b); (c-h) TEM and EDS of CIP/Al₂O₃

2.2 FTIR及铝含量分析

图3给出了羰基铁粉经过75个ALD循环包覆氧化铝前后的红外吸收光谱图, 从图中可以看出, a、b两条曲线在650 cm^-1 附近有许多密集的小吸收峰, 可以推测为羰基铁粉特征吸收峰^[17]。在3400 cm^-1附近的吸收峰比较宽, 这可能是羟基伸缩振动引起的吸收峰, 对比包覆前后, 可以发现包覆后羟基吸收峰减弱, 由ALD生长氧化铝原理可知, 反应过程中必定会消耗掉一部分羰基铁粉表面吸附的羟基。2400 cm^-1附近出现的吸收峰应该是由测试环境中二氧化碳引起的, 从整个吸收波数范围来看, 包覆前后吸收峰位置基本一致, 未出现新的吸收峰, 说明制备的羰基铁粉复合材料(CIP/Al₂O₃)没有引入新的有机杂质, 材料纯净度较高。

显示原图| 下载原图ZIP| 生成PPT

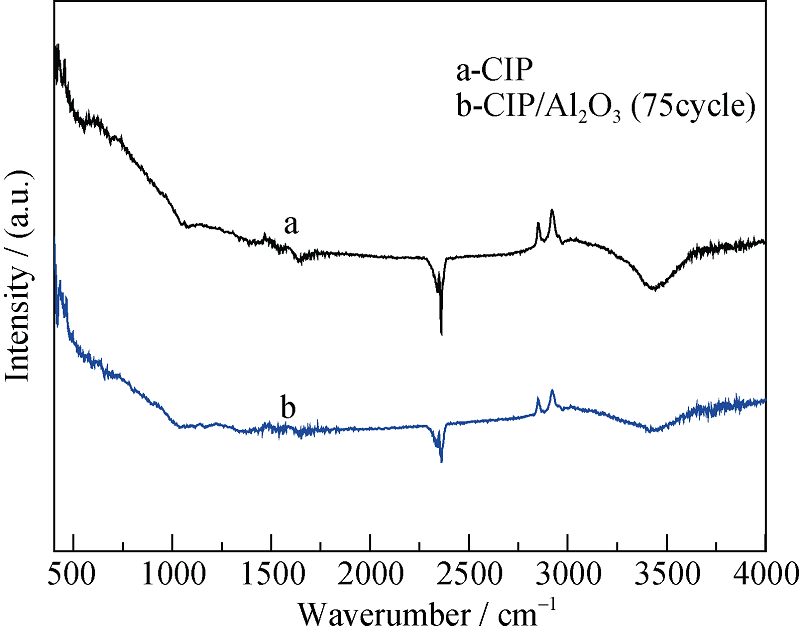

图3   CIP和CIP/Al₂O₃复合材料红外光谱图

Fig. 3   FTIR spectra of (a) CIP and (b) CIP/Al₂O₃

为了定量分析该复合材料中氧化铝的含量, 用ICP测试了不同样品铝元素的含量, 发现经过ALD循环包覆的样品铝元素含量急剧增加, 并根据结果计算出不同ALD循环包覆的CIP /Al₂O₃复合材料中氧化铝的质量分数如图4所示, 经过25、50、75次ALD循环包覆, Al₂O₃质量分数分别为0.37wt%、0.81wt%、1.24wt%, 这进一步说明成功制备了氧化铝包覆型的羰基铁粉复合材料。

显示原图| 下载原图ZIP| 生成PPT

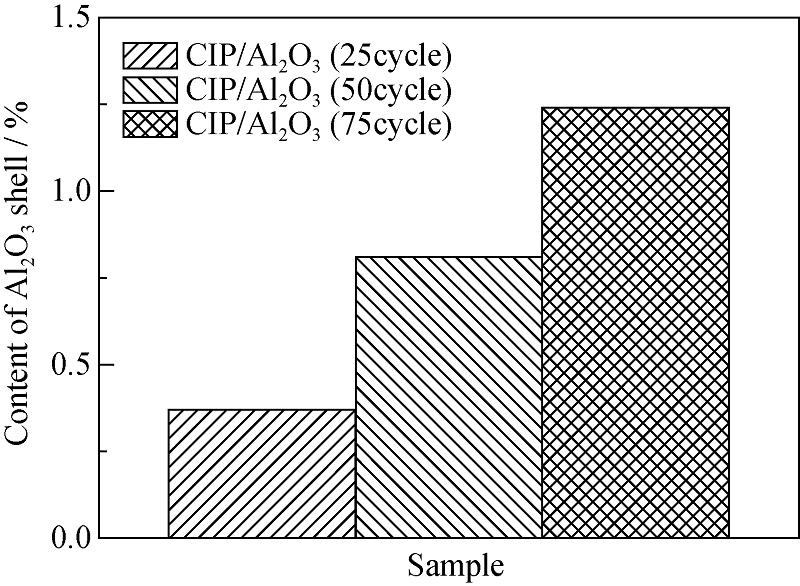

图4   不同ALD循环包覆的CIP /Al₂O₃复合材料中氧化铝的质量分数

Fig. 4   Mass fraction of alumina in CIP/Al₂O₃ composites after different cycles of ALD deposition

2.3 热稳定性分析

图5给出了原始样品以及包覆不同厚度氧化铝后的羰基铁粉热重分析曲线, 测试条件为: 50 mL/min的空气气氛下, 以10℃/min的升温速率将样品从室温25℃加热至800℃。如图5所示, 由于高温氧化作用, 四种样品在热分析最后阶段重量都有显著增加,增加量达到40%左右, 此时羰基铁粉被氧化成Fe₂O₃或Fe₃O₄^[5]。从氧化过程来看, 四种样品最初都保持一个较为稳定的平直曲线, 在200℃时原羰基铁粉重量开始增加, 发生氧化反应, 而经过25、50、75次ALD循环包覆的复合羰基铁粉样品(CIP/Al₂O₃), 其氧化起始温度分别在430℃、505℃、560℃。相对于原样品氧化起始温度分别升高了220℃、205℃、360℃, 也就是说羰基铁粉经过氧化铝包覆后, 抗氧化性得到提高, 表现出优异热稳定性, 且随着循环包覆次数的增加, 其热稳定性越好。这是由于氧化铝是一种比较稳定的物质, 羰基铁粉经过ALD循环包覆后, 在其表面生长一层较为稳定的致密氧化铝薄层, 在一定程度上能够阻止氧气与羰基铁发生氧化反应。当升温到一定程度后, 保护层将被破坏, 这时羰基铁粉迅速被氧化, 这就形成了较为陡峭的变化曲线(曲线b、c、d)。

显示原图| 下载原图ZIP| 生成PPT

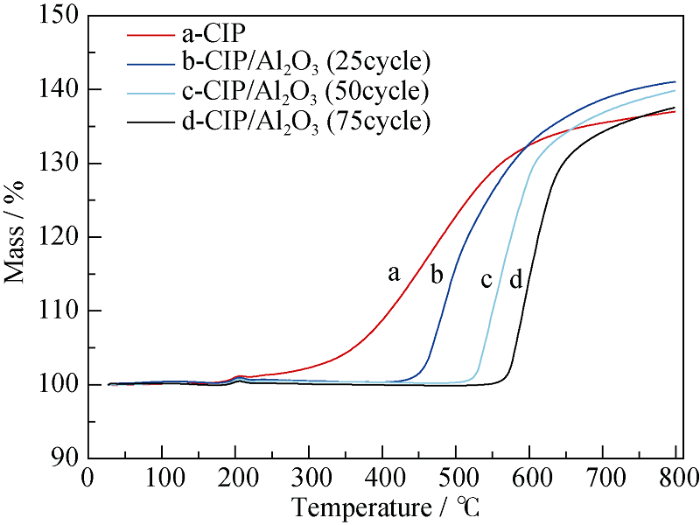

图5   CIP和CIP/Al₂O₃复合材料的热重曲线

Fig. 5   TG curves of CIP and CIP/Al₂O3

2.4 酸腐蚀测试

为了测试包覆前后羰基铁粉对酸性环境的耐腐蚀情况^[5], 室温下分别称取0.8g原样品和经过75次ALD循环包覆后的羰基铁粉样品置于0.2 mol/L HCl的溶液中并用玻璃棒快速搅拌均匀。图6显示了两种样品与盐酸溶液反应情况, 从图6(a)可以看出, 在刚刚加入盐酸溶液时, 两种样品溶液分别混合, 溶液呈浑浊状, 随后发现原样品(CIP)与盐酸溶液快速反应, 使溶液变得较为浑浊, 并伴随大量气泡产生, 这是由于铁单质与盐酸中的氢离子反应产生的氢气形成的, 而氧化铝包覆过的样品(CIP/Al₂O₃)在盐酸溶液中比较稳定, 几乎不与溶液反应, 未看到明显气泡, 样品随时间延长慢慢地沉淀至烧杯底部(图6(b))。这是由于ALD生长的氧化铝薄膜具有比较致密的结构, 可以在一定程度上阻碍氢离子过薄层, 减弱与羰基铁粉反应。但需要说明的是氧化铝对氢离子的阻碍并不是持久的, 随着时间的推移, 包覆样品也逐渐溶解并产生极少量气泡。经过15 h腐蚀实验后, 两种溶液都变成黄褐色, 原样品已经被酸腐蚀殆尽, 而包覆的羰基铁(CIP/Al₂O₃)仍然有微量的气泡产生, 还有少量剩余(图6(c))。这可能是由于在低于400℃的条件下, ALD制备的氧化铝属于无定型态^[18], 而无定型的氧化铝可以与强酸发生化学反应。当包覆层被破坏后, 盐酸溶液同样会与羰基铁粉反应。以上分析可知, 包覆氧化铝的羰基铁粉相对原铁粉, 抗腐蚀时间延长了, 抗腐蚀性得到了提高。

显示原图| 下载原图ZIP| 生成PPT

图6   CIP和 CIP/Al₂O₃在0.2mol/L HCl腐蚀试验

Fig. 6   The corrosion test of CIP and CIP /Al₂O₃ in 0.2 mol/L HCl
(a) 2 min; (b) 20 min; (c) 15 h

2.5 复合介电常数与磁导率

图7给出了75次ALD循环包覆前后羰基铁粉复介电常数与磁导率随频率的变化关系。从图7(a)可以看出, 包覆氧化铝后的羰基铁粉(CIP/Al₂O₃)介电常数的实部和虚部都有比较大的下降, 这是因为氧化铝具有优良的电绝缘性, 包覆的氧化铝层可以阻碍羰基铁粉电子位移极化, 使得介电常数实部值ε′降低较大。另外包覆不导电氧化铝后也会增大羰基铁粉的电阻率, 根据自由电子理论介电常数虚部与电阻率的反比关系: ^[19], 这会导致介电常数的虚部下降。而从图7(b)可知, CIP/Al₂O₃复合磁导率的减小幅度相对较小, 随着频率的增加呈下降趋势。这是因为羰基铁的磁损耗性和磁导率主要由材料颗粒大小与内部结构决定^[20]。从前面TEM照片及FTIR分析可知, 包覆的氧化铝是一种纳米级别的薄层, 这几乎不会改变羰基铁的粒径, 也不会影响其内部结构, 但是非磁性的氧化铝引入会降低羰基铁的质量分数, 由ICP分析计算可知, 在75次ALD循环包覆后, Al₂O₃的质量分数达到1.24wt%, 同时考虑到高温下制备样品过程中的氧化作用, 对样品的磁性会有一些影响, 导致其磁导率会有一定的下降, 降低幅度应为>1.24%。总之, 羰基铁粉经过ALD包覆氧化铝后, 可以调节其电磁参数, 能够帮助设计吸波屏蔽材料。

显示原图| 下载原图ZIP| 生成PPT

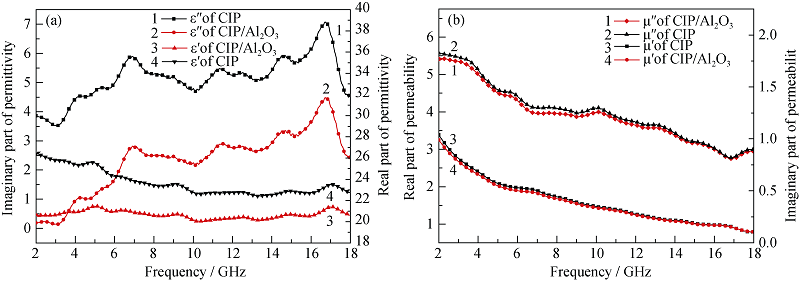

图7   CIP和CIP/Al₂O₃与石蜡混合物的复介电常数与磁导率随频率的变化

Fig. 7   Complex permittivity and permeability relative to the frequency for paraffin mixture of CIP and CIP /Al₂O₃

2.6 吸波性能

根据传输线理论, 利用测量样品的电磁参数可计算出吸波涂层的反射损耗^[21]:

(2)

(3)

式中Z_in为归一化的输入阻抗, ε_r和μ_r分别是吸波材料相对复磁导率和介电常数, f为频率, c为光速, d为材料厚度, RL(dB)为吸波材料反射损耗。

由公式(2)、(3)模拟计算出了75次ALD循环包覆氧化铝前后羰基铁粉反射损耗随频率的变化关系如图8所示, 可以看出此款羰基铁粉的吸波范围在2~5 GHz, 与厂家提供的资料较为符合。原羰基铁粉(CIP)反射损耗小于10 dB的频率范围是2.42~3.87 GHz, 在3.04 GHz处, 反射损耗最小为-14.50; 包覆后的羰基铁粉反射损耗小于10 dB的频率范围为2.76~4.65 GHz, 在3.64 GHz处出现最小的反射损耗-20.43 dB, 相对于原样品, 包覆后的羰基铁粉(CIP/Al₂O₃)有效吸收范围变宽, 反射损耗峰值向高频移动, 峰值降低率达40.9%。这是由于在一般情况下, 羰基铁粉具有较大的介电常数, 其实部数值要比磁导率实部大, 包覆氧化铝降低了介电常数与磁导率, 但前者降低幅度比后者大, 这使材料的磁导率和介电常数更加接近, 会使得阻抗匹配性变得更加优良, 这将导致材料具有更小的反射损耗^[6]。另一方面, 羰基铁粉包覆氧化铝后可能会使材料的表面能降低, 减小团聚现象, 即材料变得更加松散, 增加了气孔率, 改善了透波性能, 进一步增加电磁波在材料中的散射, 使材料能够吸收更多电磁波。CIP/Al₂O₃核壳结构复合材料对电磁波吸收作用示意如图9所示, 由图可见羰基铁粉经过氧化铝的包覆, 可以改善材料的阻抗匹配性, 显示出良好的吸波性能。一般来说, CIP/Al₂O₃核壳结构材料由于其复合效应使其与纯CIP材料对电磁波的作用机理有较大的区别, 并且核壳结构也可能影响吸波体的介电损耗与磁损耗, 但其确切作用机理还需进一步研究。

显示原图| 下载原图ZIP| 生成PPT

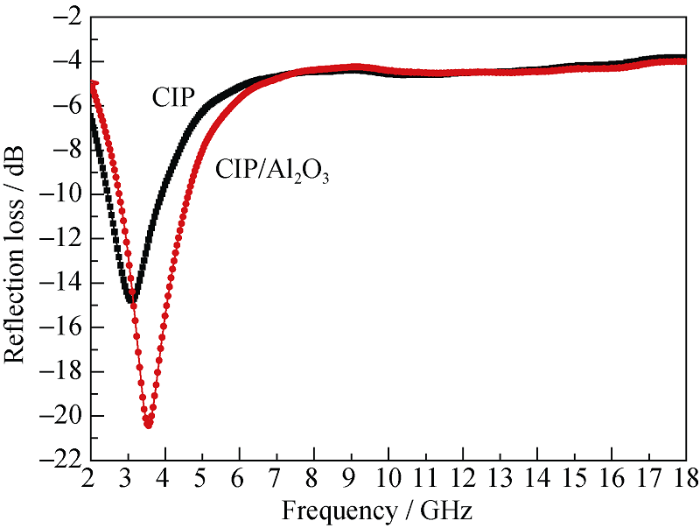

图8   CIP和CIP/Al₂O₃与石蜡混合物的反射损耗频率的变化(2.5 mm)

Fig. 8   Microwave reflection loss of paraffin mixture for CIP and CIP /Al₂O₃ (2.5 mm)

显示原图| 下载原图ZIP| 生成PPT

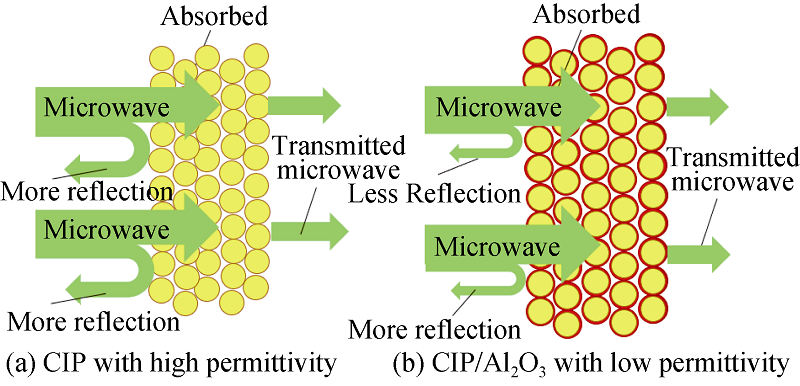

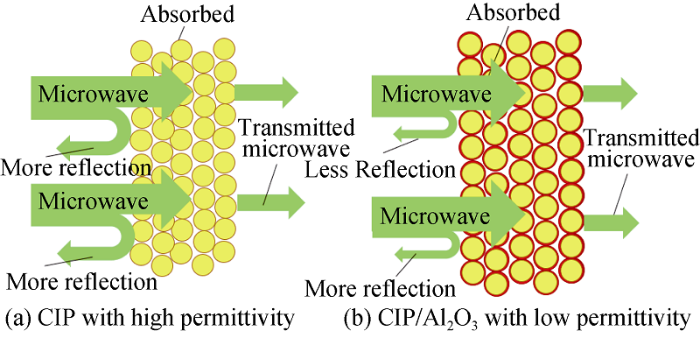

图9   CIP(a)和CIP/Al₂O₃(b)复合材料对电磁波吸收作用示意图

Fig. 9   Schematic diagram of electromagnetic wave absorption of CIP (a) and CIP/Al₂O₃ composites (b)

3 结论

1) 利用原子层沉积(ALD)技术对羰基铁粉进行包覆改性研究, 成功制备出羰基铁粉/氧化铝(CIP/Al₂O₃)核壳结构复合材料, 通过热失重分析, 该材料显示出优良的抗氧化性, 在一定范围内, ALD循环包覆次数越多, 其氧化铝包覆层越厚, 抗氧化能力越强; 盐酸测试表明, 包覆改性后的羰基铁粉也具有较强的耐腐蚀性, 可保持20 min以上不发生腐蚀反应。

2) 羰基铁粉经过原子层沉积(ALD)包覆氧化铝后, 电磁参数和吸波性能得到明显的改善, 在相同条件下, 能够得到比原样品更低的反射损耗(-20.43 dB), 降低率达40.9%。该材料的制备也为ALD技术在超细金属粉末的进一步应用提供了基础。
