付海丽
, 张雯, 张华, 宋少波, 李伟
天津工业大学 省部共建分离膜与膜过程国家重点实验室, 材料科学与工程学院, 功能纤维研究所, 天津 300387
FU Hai-Li, ZHANG Wen, ZHANG Hua, SONG Shao-Bo, LI Wei
中图分类号: TB33
文献标识码: A
文章编号: 1000-324X(2016)05-0479-06
通讯作者:
收稿日期: 2015-10-15
修回日期: 2015-12-25
网络出版日期: 2016-05-20
版权声明: 2016 无机材料学报编委会 This is an open-access article distributed under the terms of the Creative Commons Attribution License, which permits unrestricted use, distribution, and reproduction in any medium, provided the original author and source are credited.
基金资助:
作者简介:
付海丽(1990-), 女, 硕士研究生. E-mail: fhl900412@126.com
展开
摘要
采用离子交换法将季铵盐及壳聚糖插层到锂皂石层间, 制备锂皂石基二次插层复合物。所制备的两种二次插层复合物的层间距相比于纯的锂皂石分别增加了0.276 nm和0.262 nm。用大肠杆菌(E. coli)和金黄色葡萄球菌(S. cereus)为模拟体系对二次插层复合物的抗菌性进行了检验, 利用抑菌环和平板计数法测定两种二次插层复合物的抗菌能力。抗菌结果显示, 细菌与两种复合物接触24 h后, 锂皂石/十四烷基三甲基溴化铵/壳聚糖对大肠杆菌的抗菌率可达100%, 对S.cereus的抗菌率可达85%以上, 锂皂石/十六烷基三甲基溴化铵/壳聚糖对大肠杆菌和金黄色葡萄球菌的抗菌率均可达99%以上。采用扫描电镜法及β-半乳糖苷酶活性考察了两种复合物对大肠杆菌和金黄色葡萄球菌抑菌过程及机理, 结果表明: 复合物首先通过表面带的正电荷将表面带负电的细菌吸附到材料表面, 随后借助有机物阳离子的疏水作用, 穿透细菌细胞膜, 从而达到杀菌效果。
关键词：
Abstract
Laponite-based secondary intercalation compound was prepared by ion exchange method through intercalating quaternary ammonium salts and chitosan into the layers of hectorite. The layer spacing of the two kinds of secondary intercalation compounds were increased 0.276 nm and 0.262 nm, respectively, compared to the pure laponite. The antibacterial of secondary intercalation compound was tested by Escherichia coli (E. coli) and Staphylococcus aureus (S. cereus). Antibacterial ability of the two kinds of secondary intercalation compounds were determined by using bacteriostatic ring and plate count methods. The results showed that, after being contacted with the two compounds for 24 h, the bacteriostatic rate of the laponite/myristyl trimethyl ammonium bromide/chitosan on E. coli reached up to 100% and 85% on S.cereus. Meanwhile, the laponite/cetyl trimethyl ammonium bromide/chitosan was up to 99% on E. coli and S. cereus. The antibacterial process and mechanism on E. coli and S. cereus of the two kinds of compounds were investigated by scanning electron microscope and β-galactosidase activity. The results showed that the compound adsorbed bacterial through the role of mutual attraction between positive and negative charges at first, then the compound penetrated the bacterial cell membrane with the help of hydrophobic interaction of organic cation, and finally exerted the sterilization effect.
Keywords：
天然抗菌剂源于自然界, 高效、低毒、可降解, 是环境友好型高分子聚合物。随着环保意识的加强及生物技术研发水平的迅速提高, 天然抗菌剂越来越受到重视。壳聚糖(Chitosan, CS)是一种天然碱性多糖, 含有活性-NH2和-OH, 具有广谱抗菌作用, 对人体无毒、无刺激性, 已被广泛用于环保、食品和医药等领域[1-3]。但是, 壳聚糖在中性介质中溶解性差, 其抗菌性能易受酸碱度、浓度、相对分子质量和脱乙酰度的影响, 使其应用受到一定程度的限制[4-5]。因此, 对壳聚糖进行改性, 将其与层状硅酸盐粘土复合制备有机-无机杂化纳米复合材料, 利用层状硅酸盐的纳米效应和粘土片层与壳聚糖的表、界面效应[6], 使壳聚糖/纳米粘土复合物具有独特的理化性能和优良的生物活性[7], 可有效扩展壳聚糖的应用领域。
锂皂石(Laponite, LAP)是三八面体2:1型层状硅酸盐的一种蒙皂石族矿物[8], 由上下两层直径为25 nm、厚度为1 nm的碟形盘构成[9], 与其他层状硅酸盐相比, 具有显著的膨胀性能、较大的比表面积和阳离子交换容量等优点[10]。锂皂石可通过阳离子交换机制实现插层, 其层间的Na+和K+被有机阳离子取代[11]。锂皂石自身可有效吸附固定细菌, 但并不具备杀菌、抑菌作用[12-13], 若将具有抗菌作用的阳离子有机物插入锂皂石片层中, 则有可能赋予其抗菌功效。
王小英等[3]将壳聚糖季铵盐与有机累托石复合制备了纳米复合材料; 曾德芳等[14]制备了改性蒙脱石/壳聚糖复合絮凝剂。本实验采用阳离子交换法将十四烷基三甲基溴化铵(TTAB)和十六烷基三甲基溴化铵(CTAB)分别插层到锂皂石(LAP)层间, 得到两种有机改性锂皂石, 并采用二次插层法获得既具有吸附细菌功能又具有杀菌功能的壳聚糖/有机锂皂石复合物, 并探讨了其抗菌机理, 为锂皂石应用于抗菌领域提供了可能。
TTAB和CTAB均为分析纯(天津市光复精细化工研究所); 壳聚糖(CS, 脱乙酰度80%~95%)为生化试剂(国药集团化学试剂有限公司); 蛋白胨、酵母浸膏粉和琼脂粉均为生化试剂(天津市光复精细化工研究所); 2,3,5-氯化三苯基四氮唑(TTC)、邻硝基苯β-D-半乳吡喃糖苷(ONPG), 均为分析纯(上海笛柏化学品技术有限公司); 锂皂石(LAP), 购自英国洛克伍德助剂公司; 大肠杆菌(E. coli)和金黄色葡萄球菌(S. aureus)由天津医科大学提供。
将2 g锂皂石加入一定量的去离子水中, 配制2wt%的锂皂石胶状溶液, 再向其中加入1 g TTAB, 80 ℃水浴下搅拌反应6 h, (得到锂皂石/十四烷基三甲基溴化铵(LTT)(制备机理如图1所示), 再按锂皂石:壳聚糖的质量比1:2, 向反应装置中加入壳聚糖, 继续反应6 h, 静置、离心、洗涤、干燥、研磨, 得到锂皂石/十四烷基三甲基溴化铵/壳聚糖(LTTC)。按照前述方法分别制备锂皂石/十六烷基三甲基溴化铵(LCT)、锂皂石/十六烷基三甲基溴化铵/壳聚糖(LCTC)和锂皂石/壳聚糖(LC)。

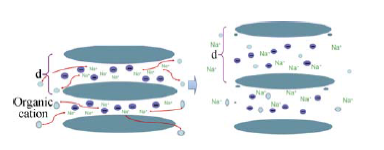

图1 有机锂皂石的制备机理示意图
Fig. 1 Preparation mechanism of organic laponite nanocomposites
采用日本Rigaku公司D/MAX 2500型X射线衍射仪(XRD)测试样品层间距, 使用Cu靶辐射源(λ= 0.154 nm), Ni 滤波片, 扫描范围4°~80°, 扫描速率 0.1°/s, 管电压50 kV, 管电流35 mA。采用日本日立公司Hitachi S-4800型扫描电镜(SEM)对样品表面的形貌进行观察。将样品粉末分散在无水乙醇中超声1 h后, 干燥, 采用日本日立公司H-7600型透射电子显微镜(TEM)观察样品的结构, TEM加速电压100 kV、电子流速10 mA。称取一定量的样品分散到去离子水中, 超声30 min, 采用上海中晨数宇技术设备有限公司生产的JS94G+型微电泳仪测定悬浮液的Zeta电位。
1.4.1 抑菌环测试
将LTTC和LCTC两种复合物压片, 采用抑菌圈法测定两种复合物的抗菌性。无菌条件下, 每组制作三个平行固体培养基, 将大肠杆菌和金黄色葡萄球菌于固体培养基中37℃下培养24 h后, 通过观察抑菌圈的大小判断抗菌剂的抗菌能力。
1.4.2 平板计数法测定两种复合物抗菌能力
取5支已灭菌的离心管, 分别加入10 mL培养液、菌悬液浓度约为107 cfu/mL的金黄色葡萄球菌或大肠杆菌菌悬液, 再分别向后两支离心管中加入LTTC、LCTC、氨苄青霉素、磷酸盐缓冲液(PBS, pH=7.4)各0.1 g, 置于37℃摇床下培养24 h后, 分别逐级稀释, 对不同复合物的试液, 选取三个不同浓度梯度菌液各0.2 mL分别铺平板, 在37℃固体培养基下培养24 h后, 进行平板计数, 从而得到各试液的活菌数, 抗菌率按下式计算:
1.4.3 电镜观察
分别称取0.1 g锂皂石与两种改性锂皂石, 再分别加入10 mL菌悬液浓度为107 cfu/mL的大肠杆菌和金黄色葡萄球菌液体培养液, 于37 ℃恒温摇床中振荡不同的时间后取出离心, 倒掉离心后的上清液, 用2.5%戊二醛固定, 再用不同浓度梯度的乙醇溶液逐级洗脱, 干燥, 喷金, 用SEM观察。
1.4.4 TTC显色
取三个锥形瓶, 分别加入0.1 mol/L的葡萄糖溶液、1 g/L的TTC溶液、0.05 mol/L的Tris-HCl缓冲液(pH= 8.5)各2 mL, 与1 mL大肠杆菌菌液或金黄色葡萄球菌直接混合后, 向其中两个锥形瓶中分别加入LTTC和LCTC。静置一段时间, 观察悬浊液颜色的变化。
1.4.5 内膜渗透性
取三个100 mL的锥形瓶, 向其中加入6 mL PBS 缓冲溶液(pH=7.4), 一定菌浓度的菌液200 μL, 25 mol/L ONPG 400 μL, 并向其中两个锥形瓶中分别加入0.1 g LTTC和LCTC, 置于37 ℃摇床中振荡不同时间, 用紫外分光光度计检测原菌液及加入复合物后的上清液在420 nm处吸光度随时间的变化[13]。
由图2可以看出, 与纯锂皂石(2θ=6.77°(001), d=1.334 nm)相比[15], 经过季铵盐和壳聚糖改性的锂皂石复合物在低角度的衍射峰发生了前移, 这说明季铵盐和壳聚糖已经成功插入锂皂石层间, 从而形成了纳米复合材料。由Bragg方程计算得出, 改性后的锂皂石复合物LTTC和LCTC层间距分别为1.610 nm和1.596 nm, 相对于纯锂皂石(001), LTTC (001)的层间距增加了0.276 nm, LCTC(001)的层间距增加了0.262 nm, 这是由于锂皂石表面壳聚糖分子链通过离子交换反应“锚固”在粘土片层上, 而有机改性后的锂皂石与聚合物之间具有较强的作用力[16], 因此更有利于壳聚糖进入锂皂石片层中。

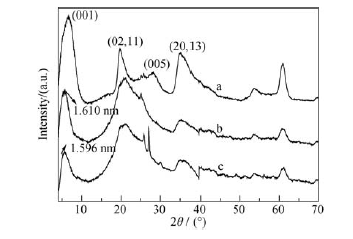

图2 锂皂石与壳聚糖/有机锂皂石的XRD图谱
Fig. 2 XRD pattems of laponite and chitosan/modified laponite (a) LAP; (b) LTTC; (c) LCTC
图3为纯锂皂石和壳聚糖/改性锂皂石的SEM和TEM照片, 由图中可看出纯的锂皂石表面呈现比较规整平滑的状态, 在透射电镜下呈现比较均一的颜色, 而改性锂皂石呈现灰黑相间的现象, 呈不规则形状, 表面有细小的颗粒吸附, 表面片层无序排列, 这与有机阳离子进入层间有关[17-18]。季铵盐和壳聚糖分子链进入锂皂石片层间, 导致层与层间膨胀, 固体微观形态结构蓬松, 层间距增大, 分子间作用力减小, 这些结果和上述XRD结果相一致。

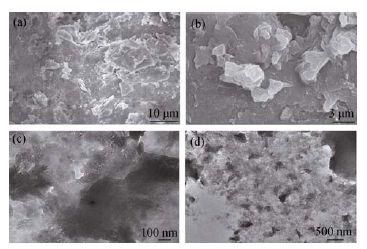

图3 锂皂石(a, c)和壳聚糖/改性锂皂石(b, d)的SEM(a, b)和TEM(c, d)照片
Fig. 3 SEM (a,b) and TEM (c,d) images of laponite and chitosan/modified laponite
有机物的存在能够改变锂皂石层间微环境物化性能和层间几何空间, 直接影响有机锂皂石的化学性质和物理应用[16]。由图4可见, LTT、LCT、LC对大肠杆菌和金黄色葡萄球菌的抑菌圈均不及LTTC和LCTC的抑菌圈明显, 表明二次插层复合可提高复合物的抗菌性能。且季铵盐和壳聚糖可以起到协同抗菌的作用。其中两种二次插层复合物对金黄色葡萄球菌的抑菌圈直径大于大肠杆菌的抑菌圈直径, 这是因为金黄色葡萄球菌表面所带的负电荷高于大肠杆菌, 表面带正电荷的二次插层复合物对金黄色葡萄球菌的吸附作用更强。

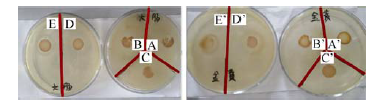

图4 改性锂皂石对大肠杆菌(A-E)和金黄色葡萄球菌(A’-E’)的抑菌圈
Fig. 4 Antimicrobial activity of LTT (A, A’), LCT (B, B’), LC (C, C’), LTTC (D, D’) and LCTC (E, E’) against E. coli and S. aureus
从表1数据看出, 两种二次插层复合物与两种细菌接触24 h后, LTTC对大肠杆菌的抑菌率可达100%, 对金黄色葡萄球菌的抗菌率可达85%以上, 而LCTC对两者的抗菌率均可达99%以上, 说明二次插层复合物具有更好的抗菌作用。
表1 LTTC和LCTC的抑菌率
Table 1 Bactericidal ratio of LTTC and LCTC
| Samples | E. coli | S.cereus | ||
|---|---|---|---|---|
| Recovered bacteria count /(cfu•mL-1) | Antimicrobial ratio /% | Recovered bacteria count /(cfu•mL-1) | Antimicrobial ratio /% | |
| Blank | 2.59×108 | 0 | 3.40×109 | 0 |
| LTTC | 0 | 100.0 | 5.00×108 | 85.3 |
| LCTC | 1.10×104 | 99.9 | 1.00×104 | 99.9 |
| Positive control | 2.30×104 | 99.9 | 1.00×103 | 99.9 |
| Negative control | 3.30×108 | 0 | 2.86×109 | 15.9 |
图5(a)为正常的大肠杆菌照片, 图5(a’)为正常金黄色葡萄球菌, 分别呈现棒状和球形, 细菌边界清晰, 还可看到有正在分裂的细菌。图5(b)和图5(b’)分别为大肠杆菌和金黄色葡萄球菌与复合物接触4 h 的扫描电镜照片, 可看出部分菌体开始出现聚集及凹陷, 且边界逐渐模糊。图5(c)和图5(c’)分别为大肠杆菌和金黄色葡萄球菌与复合物接触10 h的扫描电镜照片, 菌体已发生严重的变形和皱缩, 且聚集现象更明显, 部分菌体已失去原有形态, 出现严重的粘连, 有细胞碎片的出现。随着接触时间延长至24 h时, 如图5(d)和5(d’)可以看到菌体已基本失去原有形态, 呈现出严重的皱缩变形及粘连现象, 边界不明显。出现以上现象的主要原因是锂皂石表面吸附有机阳离子后, 使其由亲水性转变成亲油性[19], 从而与细菌细胞壁的亲脂成分, 例如脂蛋白、脂多糖、磷脂等成分产生疏水作用[20], 扰乱细胞膜的正常活动, 从而导致细菌变形死亡。

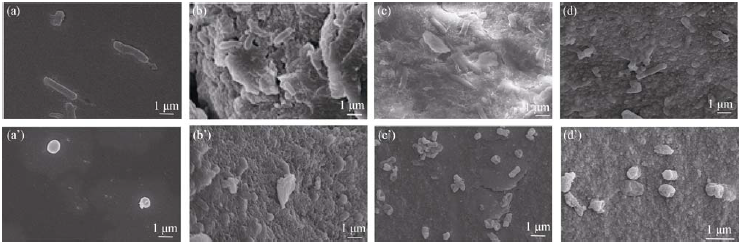

图5 大肠杆菌(a~d)和金黄色葡萄球菌(a’~d’)处理后的壳聚糖/有机锂皂石的SEM照片
Fig. 5 SEM images of chitosan/modified laponite after treatment with E.coli (a-d) and S.cereus (a’-d’)
为研究季铵盐及壳聚糖的插入对锂皂石表面带电性的影响, 分别对锂皂石及壳聚糖/改性锂皂石做Zeta电位测试, 并对测试结果求方差及平均值, 测试结果如表2所示。从表2可看出纯锂皂石带负电, 而经壳聚糖和季铵盐改性的锂皂石表面则具有正的Zeta电位值, 这意味着改性锂皂石表面的正电荷得到加强, 证明了季铵盐及壳聚糖已成功引入。同时, 改性锂皂石表面所带的正电荷使其更有利于吸附表面带负电荷的细菌, 从而提高抗菌剂吸附细菌及杀菌的能力。
表2 LAP、LTTC和LCTC的Zeta电位值
Table 2 Zeta potential of LAP, LTTC and LCTC (n=3)
| Sample | Static dissipative | Zeta potential/mV |
|---|---|---|
| LAP | - | -27.6±4.8 |
| LTTC | + | 43.0±1.6 |
| LCTC | + | 82.3±2.1 |
图6(a)和6(a’)分别是金黄色葡萄球菌和大肠杆菌菌液, 悬浊液显红色, 表明菌体具有活性, 可以将TTC转化为TF。图6(b)是金黄色葡萄球菌液和LTTC的混合液, 图6(b’)是大肠杆菌菌液和LTTC的混合液, 悬浊液呈无色, 复合物颗粒略显红色, 表明菌体大部分已被破坏。图6(c)是金黄色葡萄球菌菌液和LCTC的混合液, 图6(c’)是大肠杆菌菌液图7显示, 随着时间的推移, 未加抗菌剂的菌液在420 nm处的吸光度基本不随时间而变化, 说明细菌的内膜没有受到破坏, 而加入两种二次插层复合物的菌液在420 nm处的吸光度随着时间的延长不断增加, 且LTTC在420 nm处的吸光度基本都大于LCTC, 说明前者对大肠杆菌的抑菌作用优于后者。由此推测, 两种抗菌剂的作用位点在细菌的细胞膜上, 且抗菌性随着时间的延长而增强。和LCTC的混合液, 此时悬浊液呈无色, 复合物颗粒部分显红色, 表明菌体大部分被破坏。

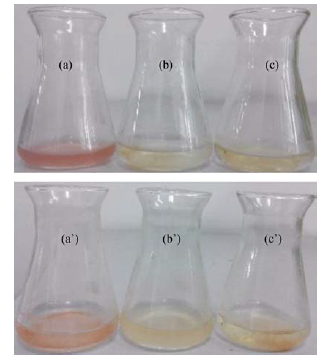

图6 不同样品对大肠杆菌和金黄色葡萄球菌的抗菌效果比较
Fig. 6 Comparison of S.cereus (a-c) and E. coli (a’-c’) activity under different samples (a) Blank; (b) LTTC; (c) LCTC

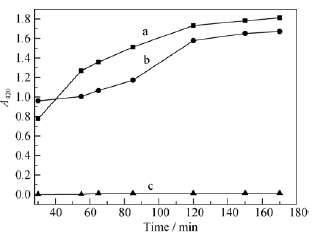

图7 经过壳聚糖/改性锂皂石处理后内膜渗透性变化
Fig. 7 Change of permeability of bacterial inner membrane under the condition of chitosan/modified laponite (a) LTTC; (b)LCTC; (c) Blank
实验成功合成了两种锂皂石基二次插层复合物, 有机阳离子的加入使锂皂石表面由带负电荷转变为带正电荷, 并且两种复合物对大肠杆菌和金黄色葡萄球菌均具有很强的抑制和杀菌作用。样品与细菌接触24 h后, LTTC对大肠杆菌的抗菌率可达100%, 对金黄色葡萄球菌的抗菌率可达85%以上, LCTC对大肠杆菌和金黄色葡萄球菌的抗菌率均可达99%以上。壳聚糖/有机锂皂石的抗菌机理为, 复合物通过表面所带的正电荷将表面带负电的细菌吸附到材料表面, 随后借助有机物阳离子的疏水作用, 穿透细菌细胞膜, 从而达到杀菌效果。
