采用溶剂热法合成具有高结晶性与单分散性的TiO2纳米棒. 采用TEM、XRD、HRTEM等对样品的微观结构进行表征, 并考察了TiO2纳米棒对亚甲基蓝的光催化性能. 通过控制反应时间、反应温度, 研究纳米棒的形貌演变规律.结果表明, 可以通过“奥斯特瓦尔德熟化”和“取向接触”两种晶体生长过程制备出棒状TiO2纳米晶, 降低纳米晶的表面能是晶体生长与形貌演变的主要驱动力; 高结晶性的TiO2纳米棒具有高于P25的光催化能力.
Highly crystalline and monodisperse anatase TiO2 nanorods were synthesized successfully
二氧化钛(TiO2)纳米材料因其优良的光电性能、化学稳定性高、安全无毒、使用寿命长及折射系数高等优点, 而在染料敏化太阳能电池、光降解有机污染物、生物材料以及光敏传感器等领域展现出巨大的应用前景[ 1, 2, 3, 4]. 使用液相化学法制备TiO2纳米材料具有操作简单、生产成本低、易于批量大规模生产等优点. 目前已开发出水/溶剂热法[ 5]、超声化学法[ 6]、溶胶-凝胶法等合成TiO2纳米材料.
控制半导体纳米晶体的形貌及尺寸可以有效地调节纳米材料的能带结构和光电性能. 比如通过改变CdSe、CdTe等纳米晶的尺寸大小可以有效地调节其能带结构以及相应的光电性能[ 7]. 对于TiO2纳米材料的研究表明: 通过控制形貌而调整高能晶面, 如: (001)面的暴露程度可以有效地调节其光催化性能[ 8]及其在太阳能电池中的光电转换效率[ 9]. 通过控制纳米材料的微观形貌实现对材料性能的调节是目前纳米科技的一个研究热点.
针对晶体生长机理开展的研究有助于更好地理解和实现纳米晶的形貌控制. 半导体纳米晶的形成过程主要分为晶核形成和晶体生长两个过程, 对形貌的控制主要发生在晶体生长阶段[ 10]. 一般认为在纳米尺度下支配晶体生长过程主要有两种机制: 奥斯特瓦尔德熟化(Ostwald Ripening, OR)和取向接触(Oriented Attachment, OA)[ 11, 12, 13]. 但是将两种机制结合起来的研究工作还比较少, 针对取向接触微观过程的研究还鲜见报道.
本工作利用锐钛矿型TiO2在晶体结构上具有各向异性的特点, 分别通过OR和OA过程获得了具有高结晶性的TiO2纳米棒, 该研究为进一步进行纳米晶形貌控制提供了实验积累和指导.
钛酸四丁酯(Tetrabutyl Titanate, TNBT)、油酸(Oleic Acid, OLA)和十二胺(Dodecylamine, DOA), 均为分析纯, 购自国药集团化学试剂有限公司.光催化所用TiO2 P25由Degussa公司提供.
将10 mL钛酸四丁酯与100 mL油酸加入锥形瓶中, 室温下剧烈磁力搅拌1 h, 用注射器将4 mL十二胺注入锥形瓶(1 mL/min), 再在室温下剧烈搅拌24 h, 保证溶液中各成分混合均匀并将配好的溶液移入高压反应釜(Berghof BHL-800)中.
实验1(OR): 反应釜快速升温至280℃, 保温24 h后停止加热, 自然冷却至室温, 得到样品1.
实验2(OA): 反应釜快速升温至280℃后保温 6 h, 再将反应温度降至200 ℃(降温速度1℃/min), 继续保温18 h后停止加热, 自然冷却至室温得到样品2.
取200 mL亚甲基蓝(MB)溶液(浓度: 20 μmol/L), 加入40 mg光催化剂, 于黑暗中磁力搅拌1 h, 达到吸附-脱附平衡. 以300 W氙灯为光源(光谱范围: 300~1100 nm), 每隔5 min进行取样, 离心分离, 取上层清液, 用紫外-可见分光光度计测量MB溶液的吸收谱, 表征染料被光降解程度.
TiO2的晶型和微观形貌分别用Philips PW1050型X射线粉末衍射仪(XRD: CuKα λ=0.15406nm), JEM-1230型透射电子显微镜(TEM: 加速电压80 kV)以及Philips CM200型高分辨透射电子显微镜(HR-TEM: 加速电压160 kV). 紫外-可见分光光度计(Hitachi U-4100)用于测量MB溶液吸收谱.

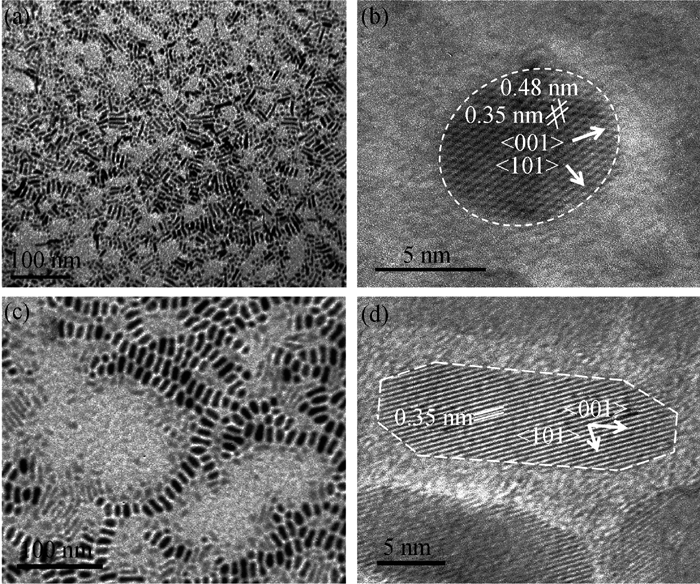

图1是在实验1条件下经过不同的奥斯特瓦尔德熟化时间所制备样品的TEM和HRTEM照片. TiO2纳米晶的形貌随反应时间的延长而发生演变.由图1(a)可知, 当反应时间为6 h时大部分TiO2纳米晶为点状, 同时已经有部分纳米棒形成. 图1(b)为相应的点状纳米晶的HRTEM照片, 可以看出点状纳米晶呈类椭球状.晶粒内部具有完美的晶格图案, (001)晶面对应的晶面间距为0.48 nm, (101)晶面对应的晶面间距为0.35 nm, <001>方向为其长轴方向.晶粒表面存在着不完整的构造, 纳米晶并不是一个完美的椭球形, 这是因为当反应时间为12 h时, 纳米晶的熟化过程还未完全发生, 导致晶体表面的缺陷还未及时消除.当反应时间延长至24 h后, 如图1(c), 反应产物几乎全部生长成棒状TiO2纳米晶, 其直径约为5~10 nm, 长度约为15~25 nm. 图1(d)为相应的棒状纳米晶的HRTEM照片, (101)晶面对应的晶面间距为0.35 nm, 纳米棒的长轴与<101>晶向的夹角为68°, 与锐钛矿的<101>方向和<001>方向之间的夹角相同, 故TiO2纳米棒是沿<001>方向生长.
图2为280℃反应24 h后获得样品的XRD图谱. 图谱中出现的各晶面衍射峰的位置与锐钛矿型TiO2的JCPDS标准卡片(21-1272)的衍射峰的位置完全一致, 说明获得的TiO2纳米晶的晶相是单一锐钛矿型. 其中(004)晶面对应的衍射峰的相对较强, 说明在<001>方向上发生明显的取向生长, 与电镜照片反映的结果相符.

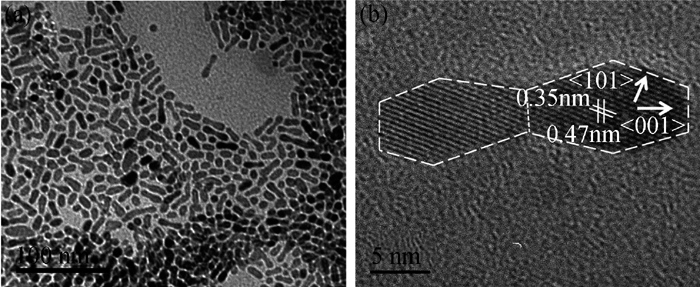

图3(a)是通过实验2制备的样品的TEM照片,从图中可以看出, 形成了大量哑铃形状的纳米棒.图3(b)为一个典型的哑铃状纳米棒的HRTEM照片, 二维图片上可以看出该类结构是由两个拉长的六边形对接而成的. 可以认为在晶体生长阶段两个纳米晶基元之间发生了取向接触, 进而形成哑铃状TiO2纳米棒. 如图3所示, 与纳米棒长轴方向垂直晶面的间距为0.47 nm, 对应于(001)晶面.说明与图1中的纳米棒一样, 哑铃状纳米棒的长轴方向也是<001>方向, 同时两个六边形的接触面为(001)晶面.
![]() | 图3 通过取向接触生长出的哑铃状TiO2纳米棒的TEM和HRTEM照片Fig. 3 (a) TEM and (b) HRTEM images of TiO2 dumbbell- like nanorods grown by Oriented Attachment6 h, 280℃ + 18 h, 200℃ |
对于锐钛矿型TiO2而言, {001}晶面的表面自由能为0.9 J/m2, 高于{101}面(0.44 J/m2)[ 14]. 所以通过取向接触消灭具有较高表面能的(001)面是发生取向接触的主要驱动力.

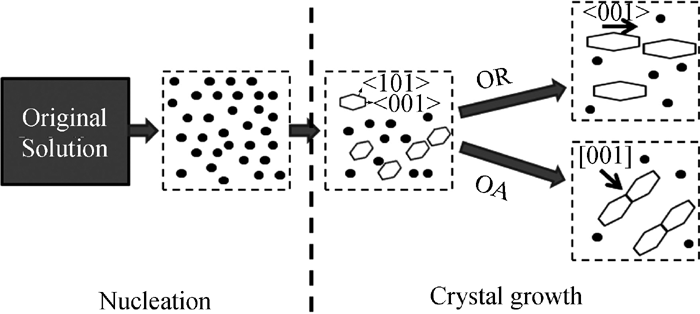

图4为通过OR与OA过程形成TiO2纳米棒过程示意图. 随着成核过程的结束, 在不同热力学条件下TiO2纳米晶的形貌将发生不同演变过程. 在实验1的条件下发生奥斯特瓦尔德熟化如图4中OR过程所示, 液相中小于临界尺寸的纳米晶被大的纳米晶逐渐消耗, 最终较大的纳米晶形成具有特定规则形貌的单晶. 通过奥斯特瓦尔德熟化形成的单晶大多是规则的, 与材料本身的晶体结构有关[ 13]. 对于锐钛矿型TiO2纳米晶, {001}晶面的晶面能高于{101}等其它晶面, 为了使形成的纳米晶具有最低的表面能, 类椭球形的纳米晶沿着[001]方向发生择优生长, 最终形成如图1(b, d)所示的纳米棒结构. 本课题组前期研究中通过改变体系的升温速率和选择合适表面活性剂等可以有效地控制二氧化钛纳米棒的长径比[ 5].
![]() | 图4 通过奥斯特瓦尔德熟化(OR)和取向接触(OA)形成TiO2纳米棒示意图Fig. 4 Formation schematic illustration of TiO2 nanorods via Ostwald Ripening (OR) and Oriented Attachment (OA) |
在实验2的条件下, 如图4中OA过程所示, 纳米晶之间发生取向生长. 在晶体生长阶段的前期通过奥斯特瓦尔德熟化获得相对粗化的纳米晶, 随着原始溶液中前驱物的耗尽而无法支持纳米晶的进一步生长. 同时降低了的反应温度导致无法通过消耗小尺寸的纳米晶来支持奥斯特瓦尔德熟化的发生.于是离散的纳米晶在表面能的驱动下, 通过(001)晶面的融合来进一步降低总的表面能, 最终形成哑铃状TiO2纳米棒. 进一步优化取向接触的发生条件, 合成了由几十个基元组成的长度大于500 nm的链状TiO2纳米结构.
Alimohammadi等[ 15]利用分子动力学计算机模拟TiO2纳米晶的聚集与接触过程, 他们认为TiO2纳米晶是在库伦力的作用下发生取向接触.并因为表面悬挂键的不同, (001)晶面带正电, (112)晶面带负电, 故在库伦力的作用下(001)与(112)最易发生结合. 本实验中纳米晶之间的取向接触是通过(001)晶面结合而发生的(图3), 这与他们的理论预测不符, 因此TiO2纳米晶之间取向接触的主要驱动力不是不同晶面间的库伦作用力. 在特定的热力学条件下, 液相中取向不一致的纳米晶相互靠近, 并通过旋转使晶格取向达到一致, 在表面能的驱动下相同晶面发生融合形成一个统一的单晶, 最终降低了总表面能. 由于(001)晶面拥有较高的表面自由能, 在(001)晶面之间最容易发生取向接触, 这与Dai等[ 16]的实验结果相类似.
图5为TiO2纳米颗粒在氙灯下光催化亚甲基蓝(MB)的实验中MB浓度随时间变化曲线. 该曲线表明, 随着反应的进行, MB不断被降解. 以ln( Ct/ C0)对时间作图, 回归得到三条直线, 线性较好, 说明该光催化反应符合一级动力学模型. 光催化能力大小为: 样品2>样品1>P25. TiO2纳米晶的光催化能力与晶型和表面悬挂键有关[ 17], 样品1与样品2优良的催化能力可以归因为其高结晶性. 而样品2的光催化性能优于样品1与其表面的吸附能力和不同晶面的暴露程度有关. 这些具有较高光电性能的TiO2纳米棒将在光伏器件上有良好的应用前景.
1)在不同的热力学条件下, 利用锐钛矿型TiO2的各向异性, 通过奥斯特瓦尔德熟化和取向接触两种晶体生长过程获得TiO2纳米棒.
2)降低纳米晶的表面能是发生奥斯特瓦尔德熟化和取向接触的主要驱动力. TiO2纳米棒沿着[001]方向生长. TiO2纳米晶之间的取向接触主要发生在[001]方向, 通过(001)晶面的融合获得单晶结构的纳米晶.
3)高结晶性的TiO2纳米棒表现出优于P25的光催化性能.
